一、先进封装Bumping手艺基础先容

先进封装中的Bumping手艺（凸块制造手艺）是现代半导体封装领域的要害手艺之一。

• 手艺起源与生长历程

• Bumping手艺起源于IBM在20世纪60年月开发的C4工艺，即可控坍塌芯片毗连手艺。该手艺使用金属共熔凸点将芯片直接焊在基片的焊盘上，这是集成电路凸块制造手艺的雏形，也是实现倒装封装手艺的基础，但其时这种封装方法本钱极高，仅用于高端IC的封装，限制了其普遍使用。例如在其时，这种手艺主要应用于高端效劳器芯片等对性能要求极高的领域，由于其他领域难以遭受高昂的本钱。

• 随着时间的推移，C4工艺逐渐优化，如接纳在芯片底部添加树脂的要领，增强了封装的可靠性，促使低本钱的有机基板获得生长，使得FC手艺能在集成电路以及消耗电子器件中以较低本钱使用。在20世纪80年月到21世纪初，集成电路工业从日本向韩国、中国台湾转移，国际分工深化，凸块制造手艺由蒸镀工艺转变为溅镀与电镀相连系的凸块工艺，大幅缩小了凸块间距，提高了产品良率。近年来，芯片集成度提高，细节距和极细节距芯片泛起，推动Bumping手艺朝着高密度、微间距偏向生长，好比现在一些高端智能手机芯片的封装就对Bumping手艺的高密度、微间距特征有较高要求。

•


• 手艺的基来源理与作用

• Bumping手艺是在芯片上制作凸块，凸块是定向生长于芯片外貌，与芯片焊盘直接相连或间接相连的具有金属导电特征的凸起物。这些凸块通过在芯片外貌制作金属凸块提供芯片电气互连的“点”接口，普遍应用于FC（倒装）、WLP（晶圆级封装）、CSP（芯片级封装）、3D（三维立体封装）等先进封装形式。它介于工业链前道集成电路制造和后道封装测试之间，是晶圆制造环节的延伸，也是实验倒装封装工艺的基础及条件。例如在倒装封装中，凸块起到了毗连芯片和基板的要害作用，取代了古板以引线作为键合方法的封装中的引线，实现了“以点代线”的突破，使得芯片与基板之间的毗连更为紧凑和高效。

• 主要的凸块类型及特点

• 金凸块（Gold Bumping）：是一种使用金凸块接合替换引线键合实现芯片与基板之间电气互联的制造手艺，主要用于显示驱动芯片封装，少部分用于传感器、电子标签类产品。例如，现在LCD、AMOLED等主流显示面板的驱动芯片都离不开金凸块制造工艺。其工艺流程相对重大，后续可通过倒装工艺将芯片倒扣在玻璃基板、柔性屏幕或卷带上，使用热压合或者透过导电胶材使凸块与线路上的引脚连系起来。

• 铜镍金凸块（CuNiAu Bumping）：可优化I/O设计、大幅降低了导通电阻。凸块主要由铜、镍、金三种金属组成，在集成电路封测领域属于新兴先进封装手艺，是对古板引线键合封装方法的优化计划。例如电源治理芯片需要具备高可靠、高电流等特征，且常在高温情形下使用，铜镍金凸块可知足这些要求并大幅降低导通电阻，因此主要应用于电源治理类芯片。它可以通过大幅增添芯片外貌凸块的面积，在不改变芯片内部原有线路结构的基础上，对原有芯片举行重新布线，大大提高了引线键合的无邪性，并且由于铜的占比相对较高，具有自然的本钱优势。

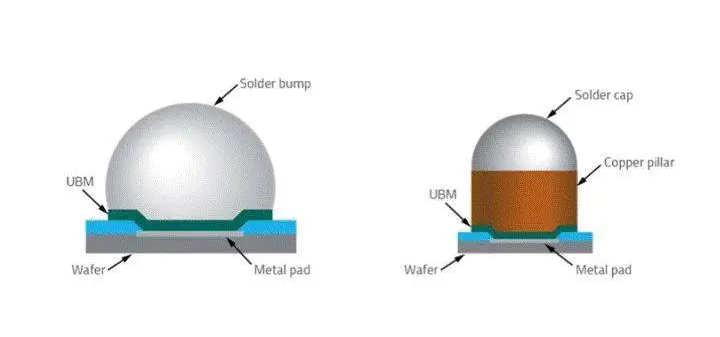

• 铜柱凸块（Cu Pillar）：是使用铜柱接合替换引线键合实现芯片与基板之间电气互联的制造手艺。这是新一代芯片互连手艺，后段适用于倒装的封装形式，应用十分普遍。例如在覆晶封装芯片的外貌制作焊接凸块，以取代古板的打线封装，可以缩短毗连电路的长度、减小芯片封装体积，使其具备较佳的导电、导热和抗电子迁徙能力。其制造主要办法包括再钝化、真空溅镀、黄光、电镀、蚀刻等。

• 锡凸块（Sn Bumping）：使用锡接合替换引线键合实现芯片与基板之间电气互联。锡凸块结构主要由铜焊盘和锡帽组成（一样平常配合再钝化和RDL层），锡凸块一样平常是铜柱凸块尺寸的3 - 5倍，球体较大，可焊性更强（也可通过电镀工艺，即电镀高锡柱并回流后形成大直径锡球），并可配合再钝化和重布线结构，主要用于FC制程。多应用于晶圆级芯片尺寸封装，可以抵达小尺寸封装，知足封装轻、薄、短、小的要求。

•


二、先进封装Bumping手艺的事情原理

• 凸块的制作历程

• 凸块制造历程一样平常是基于定制的光掩模举行的。以常见的制作流程为例，首先是在芯片外貌举行再钝化处置惩罚，这一办法是为了；ば酒饷裁馐芎笮ひ盏挠跋，同时也为后续的金属沉积提供合适的外貌状态。接着举行真空溅镀，通过在真空情形下，使用离子轰击靶材，使金属原子沉积在芯片外貌，形成一层薄薄的金属膜，这层金属膜可能是凸块制作的基础层，如铜层等。然后是黄光工艺，黄光工艺类似于光刻手艺，通过光刻胶的涂覆、曝光、显影等办法，将设计好的凸块图案转移到芯片外貌的金属膜上，确定凸块的位置和形状。之后举行电镀工艺，在已经确定好图案的区域举行电镀，使金属原子一直沉积，逐渐形成凸起的凸块结构。最后举行蚀刻工艺，去除不需要的金属部分，从而获得最终的凸块结构。差别类型的凸块在详细工艺参数和办法上可能会有所差别，例如金凸块、铜柱凸块等在电镀的金属质料和工艺控制上会凭证各自的需求举行调解。

• 芯片与基板的毗连方法

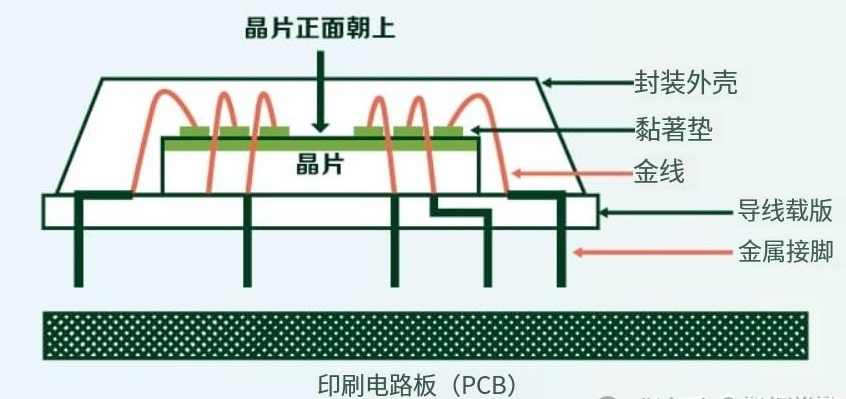

• 在芯片与基板的毗连方面，Bumping手艺提供了一种高效的“点毗连”方法。以倒装芯片封装为例，在芯片上制作好凸块后，通过将芯片倒扣在基板上，使凸块与基板上对应的焊盘瞄准。然后可以接纳热压合的方法，使用高温顺压力使凸块与焊盘之间的金属原子相互扩散，形成优异的电气毗连；或者也可以使用导电胶材，将凸块与线路上的引脚连系起来。这种毗连方法相比于古板的引线键合方法具有许多优势。古板引线键合是通过金属丝将芯片和基板毗连起来，毗连线路较长，而Bumping手艺以点代线，大大缩短了毗连电路的长度。例如在一些高频高速信号传输的芯片封装中，较短的毗连路径可以镌汰信号传输延迟，提高信号传输的速率和质量。同时，凸块与基板之间的毗连在机械性能上也更为稳固，能够遭受一定水平的机械应力，提高了封装的可靠性。并且这种毗连方法有利于提高芯片的端口密度，由于凸块可以在芯片外貌更麋集地排列，知足现代芯片关于高密度I/O接口的需求。

• 信号传输与电气特征

• 从信号传输的角度来看，Bumping手艺对提升芯片的电气性能有着主要作用。由于凸块提供了直接的电气毗连点，信号在芯片和基板之间传输时，不需要经由较长的引线，镌汰了信号的衰减和失真。在高速数字信号传输中，信号的上升沿和下降沿时间很短，若是传输路径过长或者保存较多的寄生参数（如电感、电容等），就会导致信号波形的畸变，影响信号的完整性。而Bumping手艺的短毗连路径和低寄生参数特征，使得信号能够更快速、准确地传输。例如在一些高性能处置惩罚器芯片的封装中，Bumping手艺能够确保数据在芯片和外部电路之间的高速传输，知足处置惩罚器对大宗数据快速处置惩罚的需求。在电气特征方面，差别类型的凸块也有各自的优势。如铜柱凸块具有较好的导电和导热性能，能够有用地将芯片爆发的热量传导出去，同时也能包管较低的电阻，镌汰电能在传输历程中的消耗；而金凸块在某些对化学稳固性要求较高的应用场景中，能够提供优异的抗侵蚀性能，确保恒久稳固的电气毗连。

•


三、先进封装Bumping手艺的优势和局限性

• 优势

• 一方面，Bumping手艺实现的芯片与基板的毗连更为稳固。凸块与基板之间的毗连是通过金属原子的扩散或者导电胶的粘结实现的，这种毗连方法能够遭受一定的机械应力，如在芯片受到振动、攻击或者温度转变引起的热膨胀和缩短时，凸块毗连禁止易松动或断裂。另一方面，由于凸块的保存，可以镌汰芯片与基板之间因接触不良而爆发的电气故障。例如在一些汽车电子芯片的封装中，由于汽车行驶历程中的波动和温度转变较大，接纳Bumping手艺可以提高芯片封装的可靠性，包管汽车电子系统的稳固运行。

• 许多凸块质料（如铜柱凸块等）具有优异的热传导性能。在芯片事情历程中，会爆发大宗的热量，若是不可实时有用地将热量传导出去，就会导致芯片温度过高，影响芯片的性能和可靠性。Bumping手艺中的凸块可以作为热量传导的通道，将芯片爆发的热量快速转达到基板或散热器上。例如在一些高性能图形处置惩罚芯片（GPU）的封装中，通过Bumping手艺毗连的芯片能够更有用地散热，包管芯片在高负荷运行时的稳固性。别的，优异的热传导性也有助于降低芯片内部的温度梯度，镌汰因热应力而爆发的芯片损坏危害。

• 凸块取代了原有的引线，大大缩短了信号传输路径。信号传输路径的缩短带来了多方面的利益。首先，镌汰了信号延迟，在高速信号传输中，信号每经由一段传输线都会爆发一定的延迟，而较短的路径可以显著降低这种延迟。例如在一些高频通讯芯片的封装中，接纳Bumping手艺可以将信号延迟降低到纳秒级甚至更小，提高了信号传输的速率和效率。其次，镌汰了信号传输历程中的滋扰，由于较短的路径意味着较少的电磁滋扰源，同时也降低了信号反射的可能性，使得信号完整性获得提高。这关于一些对信号质量要求极高的应用，如高速数据中心芯片的封装，很是要害。

• Bumping手艺允许芯片拥有更高的端口密度。在古板的引线键合封装方法中，引线的尺寸和间距限制了芯片端口的麋集水平。而Bumping手艺通过在芯片外貌制作细小的凸块，这些凸块可以更细密地排列，大大增添了单位面积上的毗连点数目。例如，在一些先进的微处置惩罚器芯片封装中，通过Bumping手艺可以实现数千个甚至更多的I/O接口，知足了现代芯片功效日益重大、对外部毗连需求一直增添的要求。这关于缩小芯片封装尺寸、提高芯片集成度具有主要意义，使得更多的功效可以集成在更小的封装空间内，如在一些可衣着装备的芯片封装中，小尺寸、高密度的封装能够知足装备对小型化和多功效的需求。

• 实现高密度封装

• 改善信号传输性能

• 具备优良的热传导性

• 提高封装可靠性

• 局限性

• 差别的凸块质料与芯片、基板质料之间可能保存兼容性问题。例如，某些凸块质料在与特定的芯片质料接触时，可能会爆发化学反应，导致接触电阻增大或者毗连可靠性下降。在一些重大的多芯片封装或者异构集成封装中，可能会涉及到多种差别的质料系统，确保种种质料之间的兼容性是一个挑战。别的，在高温、高湿度等特殊情形下，质料之间的兼容性问题可能会越发突出，影响封装的恒久稳固性。

• 凸块的制作需要高精度的工艺控制。例如，在凸块的电镀历程中，要准确控制电镀的厚度、匀称性等参数，若是电镀不匀称，可能导致凸块的高度纷歧致，影响芯片与基板的毗连质量。在黄光工艺中，光刻胶的涂覆、曝光和显影等办法也需要极高的精度，任何细小的误差都可能导致凸块图案的缺陷。别的，随着芯片集成度的一直提高，对凸块的尺寸和间距要求越来越小，如现在一些先进封装要求凸块间距推进至10μm以下，这对工艺的稳固性和可重复性提出了重大的挑战。工艺难度的增添不但会导致产品的良率降低，还会增添制造本钱和生产周期。

• Bumping手艺的成内情对较高，这在一定水平上限制了它的普遍应用。首先，凸块制造历程涉及到重大的工艺办法，如定制光掩模、真空溅镀、电镀等，这些工艺需要高精度的装备和严酷的工艺控制，装备的购置和维护本钱高昂。例如，高精度的电镀装备和光刻装备价钱腾贵，并且需要专业的手艺职员举行操作和维护。其次，一些用于制作凸块的质料（如金等）自己本钱较高，这也增添了整体的制造本钱。在一些对本钱较为敏感的大规模消耗电子市场，如通俗的低端手机芯片封装，过高的本钱可能使得厂商更倾向于选择古板的封装手艺。

• 本钱较高

• 工艺难度较大

• 质料兼容性问题

四、先进封装Bumping手艺的应用案例

• 在移动装备芯片封装中的应用

• 在现代智能手机清静板电脑等移动装备中，Bumping手艺施展着主要作用。以智能手机中的应用处置惩罚器（AP）芯片为例，这些芯片功效重大，需要与多个外部组件（如内存、基带芯片、传感器等）举行高速通讯和数据传输。Bumping手艺的高密度端口特征能够知足AP芯片众多的I/O接口需求，实现与其他芯片的高效毗连。例如，通过Bumping手艺将AP芯片与高速内存芯片举行倒装封装毗连，可以大大提高数据传输速率，从而提升整个手机系统的运行速率。同时，移动装备对小型化和轻薄化的要求极高，Bumping手艺有助于实现芯片的小尺寸封装，如接纳锡凸块或铜柱凸块手艺，可以使芯片封装在知足性能要求的同时，体积更小、重量更轻，切合移动装备的设计需求。别的，在移动装备的摄像头芯片封装中，Bumping手艺也能提高芯片与基板之间的毗连可靠性，包管摄像头在种种情形下（如拍摄历程中的振动、温度转变等）都能正常事情。

• 在高性能盘算芯片封装中的应用

• 在高性能盘算领域，如数据中心的效劳器芯片和超等盘算机芯片等，Bumping手艺是实现高性能封装的要害。关于效劳器芯片而言，大宗的数据处置惩罚需要芯片具备高速的信号传输能力和高端口密度。Bumping手艺通过缩短信号传输路径和提高端口密度，能够知足效劳器芯片对大宗数据快速传输的需求。例如，在一些多核处置惩罚器芯片的封装中，接纳Bumping手艺可以实现各个焦点之间以及焦点与外部存储、网络接口等的高速毗连，提高整个效劳器系统的盘算性能。在超等盘算机芯片中，Bumping手艺的优良热传导性有助于解决芯片高功率运行时的散热问题。由于超等盘算机芯片运算速率极快，爆发的热量重大，优异的热传导通道可以包管芯片在清静的温度规模内运行，阻止因过热而导致的性能下降或芯片损坏。

• 在汽车电子芯片封装中的应用

• 汽车电子系统对芯片封装的可靠性要求极高，由于汽车行驶历程中碰面临种种重大的情形条件，如振动、高温、低温、湿润等。Bumping手艺在汽车电子芯片封装中的应用主要体现在提高可靠性方面。例如，汽车发念头控制单位（ECU）芯片需要在高温、振动的情形下稳固事情，接纳Bumping手艺可以确保芯片与基板之间的稳固毗连，镌汰因振动导致的电气毗连故障。同时，在汽车的自动驾驶系统芯片封装中，Bumping手艺的信号传输性能优势可以包管芯片与传感器、控制器之间的高速、稳固通讯，提高自动驾驶系统的清静性和可靠性。并且，随着汽车电子朝着智能化、集成化偏向生长，Bumping手艺的高密度封装特征也有助于在有限的空间内集成更多的功效芯片，如将多个传感器芯片、控制芯片等集成封装在一起，提高汽车电子系统的集成度。

五、先进封装Bumping手艺的未来生长趋势

• 朝着更小尺寸和更高密度生长

• 随着芯片手艺的一直前进，对Bumping手艺的尺寸和密度要求也越来越高。未来，凸块的尺寸将进一步缩小，间距也将更小。例如，现在已经有研究在探索将凸块间距推进至10μm以下甚至更小的尺寸，这将使得芯片能够在单位面积上集成更多的I/O接口，进一步提高芯片的集成度。这种趋势在人工智能芯片、5G通讯芯片等对高性能和高集成度有强烈需求的领域尤为显着。更小尺寸和更高密度的Bumping手艺将有助于实现芯片的小型化，知足未来电子装备一直缩小体积的需求，同时也能提高芯片的性能，如提高信号传输速率、降低功耗等。为了实现这一目的，需要一直研发新的工艺手艺和装备，提高工艺的精度和稳固性，如开发更先进的光刻手艺用于凸块图案的制作，以及更准确的电镀和蚀刻手艺来控制凸块的尺寸和形状。

• 与其他先进封装手艺的融合

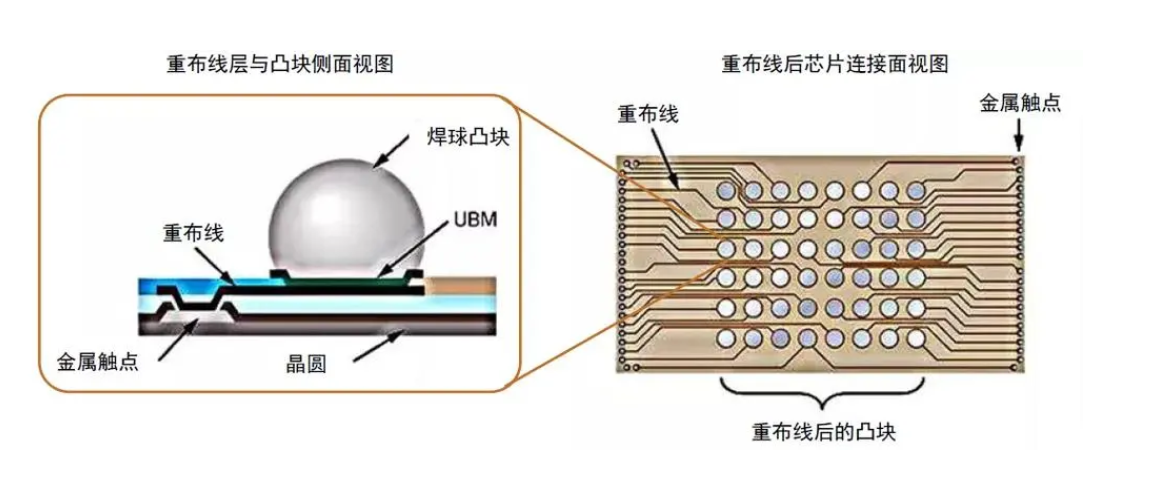

• Bumping手艺将与其他先进封装手艺越发细密地融合。例如，与晶圆重布线手艺（RDL）的连系将越发深入。RDL手艺可以对原来设计的集成电蹊径路接点位置（I/O Pad）举行优化和调解，与Bumping手艺相连系后，可以进一步提高芯片的电气性能和封装无邪性。在3D封装手艺中，Bumping手艺将成为实现芯片笔直互连的主要组成部分。通过在差别层的芯片上制作凸块，实现芯片之间的笔直毗连，从而构建三维的芯片集成结构，提高芯片的集成度和性能。别的，Bumping手艺还将与系统级封装（SiP）手艺相连系，在一个封装内集成多个差别功效的芯片，形成一个完整的系统。这种融合将使得封装后的芯片具有更高的性能、更小的尺寸和更低的本钱，知足未来重大电子系统对芯片封装的需求。
