芯片三维封装手艺的最新研究效果

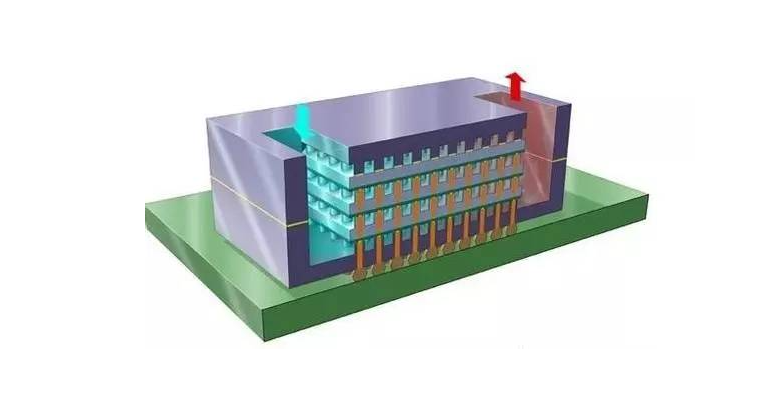

芯片三维封装手艺是将多个芯片在笔直偏向堆叠并封装成一个整体的手艺，这种手艺是目今集成电路封装领域的研究热门，有着诸多最新的研究效果。

随着芯片重漂后一直增添，芯片面积、良率和重大工艺之间的矛盾难以协调，3D封装成为必定的生长趋势。例如，AMD通过3D封装手艺将差别工艺的小芯片集成，其霄龙处置惩罚器系列通过将io Die接纳成熟工艺（如14nm），CPU接纳最新的7nm工艺集成，提高了芯片良率，并通过3D V - cache手艺在第三代霄龙产品中，在每个CPU Die上集成特另外Level 3缓存，提升了处置惩罚器性能。英特尔也推出了重大芯片Ponte Vecchio，通过5种差别工艺将凌驾1000亿个晶体管、47颗小芯片集成到一颗大芯片上，这些都展示了3D封装手艺在提升芯片性能和集成度方面的效果。

在新的手艺立异方面，北京大学黄如院士团队提出了全新的倒装堆叠晶体管（Flip FET，FFET）手艺，开创性地提出了双面有源区（Dual - side Active）和双面互连（Dual - side Interconnects）的看法，为单芯片三维集成开发了新的篇章。

别的，叠层3D封装因具有集成度高、质量轻、封装尺寸小、制造本钱低等特点而受到关注，在知足电子产品朝小型化、高密度化、高可靠性、低功耗偏向生长方面具有主要意义。

TSV及TGV在芯片三维封装中的应用希望

TSV（Through - Silicon - Via，硅通孔）和TGV（Through - Glass - Via，玻璃通孔）手艺是芯片三维封装中的要害手艺。

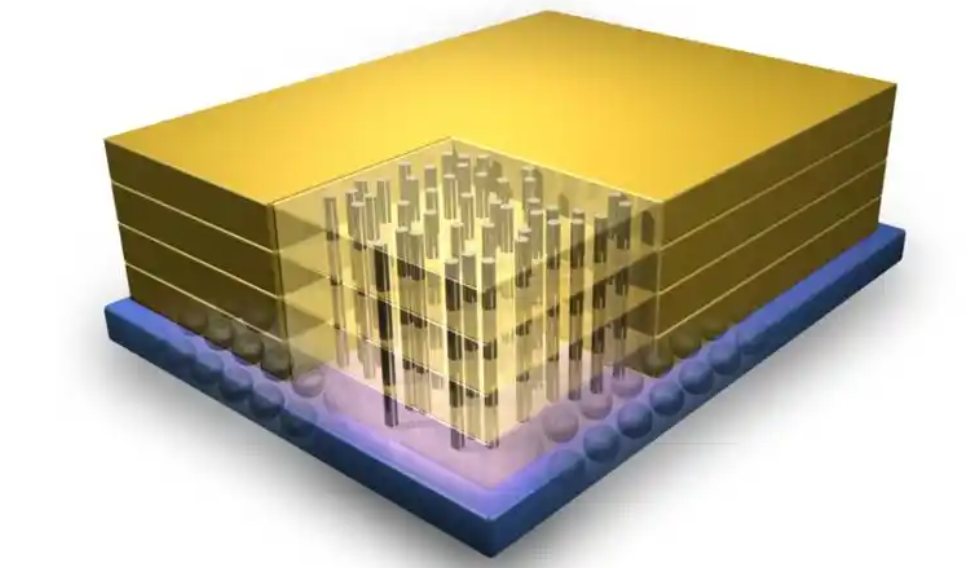

TSV主要用于实现笔直偏向上的信号毗连。在现实应用中，TSV手艺已经取得了不少希望。例如，在光芯片与电芯片的笔直电互连方面，首次使用中道封装工艺在硅光SOI晶圆上集成TSV，完成悬臂梁端面耦合器与TSV工艺兼容性整合，实现了光芯片与电芯片的笔直电互，并且TSV与互测试结构插损S21≤ - 0.35dB@67GHz，端面耦合消耗实测2.18dB 。同时，我国头部封测企业，如长电科技、通富微电、华天科技、晶方科技已有接纳TSV手艺封装的产品批量出货，展示了TSV手艺在工业化方面的希望。

TGV手艺方面，它在多个领域具有奇异优势并逐步走向应用。Menlo通过与其他公司相助展示了整合的TGV封装手艺，使其高性能RF和功率产品扩展至超小型晶圆级封装。在海内，沃格光电鼎力大举推进TGV手艺在高算力效劳器领域的应用。TGV手艺在射频芯片、高端MEMS传感器、高密度系统集成等领域也具有优良的电学、热学、力学性能，适用于这些领域的封装需求。

在三维互连方面，通过笔直偏向上的TSV/TGV手艺与水平偏向上的RDL（再布线层）手艺的配合，可将差别尺寸、质料、制程和功效的Chiplet异质集成到1个封装体中，从而提高带宽和电源效率并减小延迟，为高性能盘算、人工智能和智慧终端等提供小尺寸、高性能的芯片。

全球芯片三维封装(TSV及TGV)手艺的生长趋势

从现在的研究和市场情形来看，全球芯片三维封装手艺（TSV及TGV）泛起出多方面的生长趋势。

一、向更高密度的集成生长 随着人工智能、高性能盘算等领域对芯片性能要求的一直提高，芯片三维封装手艺需要实现更高的集成度。通过TSV及TGV手艺，能够在笔直偏向上堆叠更多的芯片，将差别功效、制程的芯片集成在一起，从而在不增添封装体尺寸的情形下，大大提高芯片的功效密度。例如，在AI芯片的封装中，为了知足其高性能盘算需求，需要集成更多的盘算单位、存储单位等差别功效的芯片，而三维封装手艺正好提供了这样的可能。像英伟达、AMD等公司的新一代AI芯片均接纳以TSV为焦点的封装手艺，未来有望进一步提高集成密度以提升芯片性能。

二、追求更低的本钱和更高的效率 在商业竞争日益强烈的芯片市场，降低本钱和提高生产效率是要害。一方面，随着TSV及TGV手艺的一直成熟，其制造工艺的本钱有望降低。例如，TGV手艺中的大尺寸超薄玻璃衬底易获取，玻璃转接板的制作本钱约莫只有硅基转接板的1/8，这有助于降低封装本钱。另一方面，通过提高封装的效率，如优化TSV和TGV的制造工艺、提高互连的速率和可靠性等，可以缩短芯片的生产周期，提高生产效率。

三、在更多领域的应用拓展 芯片三维封装手艺（TSV及TGV）现在已经在一些领域有了应用，如存储芯片等，但未来其应用领域将一直拓展。在物联网领域，随着装备的小型化和多功效化需求，三维封装手艺可以将传感器、处置惩罚器、通讯芯片等集成在一起，知足物联网装备的需求。在消耗电子领域，如智能手机、平板电脑等，三维封装手艺有助于提高装备的性能并减小尺寸。别的，在医疗、汽车等领域，也对高性能、小型化的芯片有需求，三维封装手艺将在这些领域找到更多的应用场景。

四、TGV手艺的逐渐兴起 与TSV手艺相比，TGV手艺具有一些奇异的优势，如低本钱、大尺寸超薄玻璃衬底易获取、高频电学性能优异等。随着研究的深入，TGV手艺有望在部分场景下替换TSV手艺，成为三维封装领域的主要生长偏向。现在全球先进封装市场规模在新手艺的影响下快速扩容，TGV手艺将在其中占有主要职位，例如在AI + Chiplet趋势下，TGV有望在部分场景下替换TSV，进而成为AI时代先进封装焦点演进偏向之一，其远期生长空间辽阔。

芯片三维封装(TSV及TGV)手艺的突破与立异

一、TSV手艺的突破

1. 工艺制程方面

• 在TSV的制作工艺上一直取得希望，例如实现更小尺寸的TSV制作。如接纳“正面后通孔”TSV工艺手艺，实现5μm x 60μm TSV的制作，这有助于提高芯片的集成度。更小的TSV尺寸意味着在相同的芯片面积上可以容纳更多的通孔，从而实现更多的笔直毗连，有利于提高芯片内部信号传输的效率和速率，并且可以在不增添芯片封装体积的情形下集成更多的功效？。

• 在TSV与其他工艺的兼容性方面也有突破。如在硅光SOI晶圆上集成TSV，完成悬臂梁端面耦合器与TSV工艺兼容性整合，这一突破使得光芯片与电芯片能够更好地举行笔直电互连，为光 - 电混淆集成芯片的生长提供了手艺支持，拓宽了TSV手艺在光通讯、光电集成等领域的应用远景。

2. 互连性能提升方面

• 在TSV的互连性能上一直优化，降低信号传输的消耗。通过刷新TSV的质料、结构以及与周围电路的毗连方法等，镌汰信号在笔直传输历程中的衰减和滋扰。例如在一些高速通讯芯片的封装中，优化后的TSV结构能够有用降低信号传输延迟，提高数据传输的带宽，知足高速信号传输的需求。

二、TGV手艺的立异

1. 成孔手艺立异

• TGV手艺的成孔手艺是其要害手艺之一。激光诱导刻蚀手艺因其成孔质量匀称、一致性好、无裂纹、成孔速率快等优点在成孔手艺中脱颖而出。这种立异的成孔手艺使得TGV的制造越发高效和可靠，有助于提高TGV的产量和质量，为TGV手艺的大规模应用涤讪了基础。通过激光诱导刻蚀手艺，可以在玻璃基板上准确地制造出切合要求的通孔，并且能够包管通孔的电学性能和机械性能，在知足差别封装需求方面具有很大的优势。

2. 性能优势施展方面

• TGV手艺使用玻璃基板的特征实现了多项性能的提升。与硅基板相比，玻璃质料没有自由移动的电荷，且其介电常数在5左右，仅为硅的三分之一，可以有用阻止TSV手艺中硅基板关于电子传输的影响，从而提高电子传输的效率。别的，TGV手艺无需制作绝缘层，降低了工艺的重漂后和加工本钱。同时，大尺寸超薄玻璃易于获取，玻璃转接板的制作本钱约莫只有硅基转接板的1/8，并且玻璃稳固的机械性能实现了很是高的超大尺寸封装良率，玻璃基板大尺寸稳固性以及可调理的刚性模量使其通孔密度是原先硅基板的10倍，提高芯片封装密度。

三、TSV与TGV手艺配合的立异

• 在芯片三维封装中，TSV和TGV手艺与水平偏向的RDL手艺配合，实现了芯片的三维异质集成。这种多手艺的协同立异可以将差别尺寸、质料、制程和功效的Chiplet集成到一个封装体中。例如，在高性能盘算芯片的封装中，可以将盘算芯片、存储芯片等差别功效和制程的小芯片通过TSV/TGV与RDL手艺的配合，集成到一个封装体中，从而提高带宽和电源效率并减小延迟，为高性能盘算、人工智能和智慧终端等提供小尺寸、高性能的芯片，这是芯片三维封装手艺在架构层面的立异，突破了古板二维封装在功效集成和性能提升方面的局限。

近期芯片三维封装(TSV及TGV)手艺的行业报告

一、关于TGV手艺的市场远景报告 凭证Yole数据，2021 - 2026年全球先进封装市场规模将从350亿美元增添至482亿美元，CAGR（复合年增添率）将凌驾行业年复合增速（4.34%）抵达6.61%。TGV手艺在这个增添的市场中具有主要职位。随着AI芯片尺寸和封装基板的一直增大，关于封装手艺的要求也越来越高，而TGV手艺被以为是下一代三维集成的要害手艺。

二、TGV手艺在AI领域的应用及潜力报告 在AI + Chiplet趋势下，TGV手艺有着辽阔的生长空间。现在英伟达H100、AMD MI300、壁仞科技BR100等新一代AI芯片均接纳以TSV为焦点COWoS封装，但由于TGV对TSV保存一定优势，TGV有望在部分场景下替换TSV，进而成为AI时代先进封装焦点演进偏向之一，叠加大模子推动之下加速盘算芯片需求高增，TGV远期生长空间辽阔。例如海内沃格光电鼎力大举推进TGV手艺在高算力效劳器领域的应用，并且玻璃芯载板恒久潜力重大，假以时日或与ABF分庭抗礼。除玻璃转接板外，TGV另一主要应用为玻璃芯载板，在Al+Chiplet风潮之下工业转向大尺寸封装及小芯片设计，封装质料要求与日俱增的情形下，TGV手艺的应用将一直拓展。

三、TGV手艺的手艺难点及海内外生长情形报告 TGV手艺虽然是TSV手艺的升级，但由于基板质料手艺相差甚远，原有成熟的TSV手艺无法直接应用在TGV手艺。成孔手艺成为制约TGV手艺量产的要害问题。不过现在业界通过激光诱导刻蚀获得了良率稳固、性能优异的玻璃通孔，有望短期实现量产。全球TGV手艺处于起步阶段，海内外手艺水平相近，不保存寡头垄断征象。海内沃格光电作为全球少数掌握成熟TGV手艺的企业，鼎力大举推进TGV手艺在高算力芯片领域的应用，其全资子公司湖北通格微今年结构了100万平方米产能来应对玻璃基板在各领域应用需求。另外海内各激光装备厂商的研发水平也均处在行业领先职位。

芯片三维先进芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。
