一、晶圆、晶粒、芯片的界说

（一）晶圆的界说

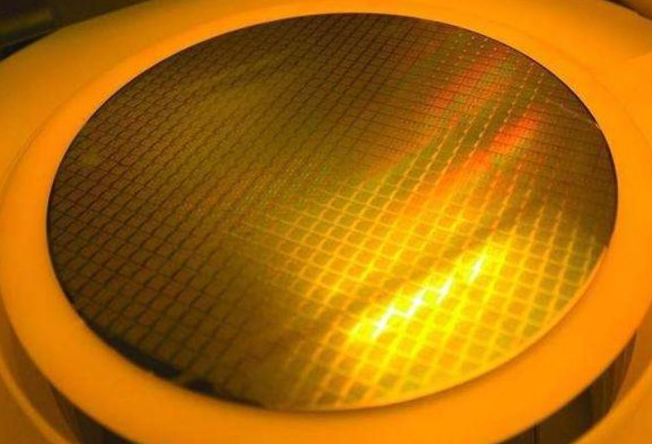

晶圆是指制作硅半导体电路所用的硅晶片，其原始质料是硅。高纯度的多晶硅消融后掺入硅晶体晶种，然后逐步拉出，形成圆柱形的单晶硅。硅晶棒再经由研磨、抛光、切片后，形成硅晶圆片，也就是晶圆。现在海内晶圆生产线以8英寸和12英寸为主，晶圆的主要加工方法为片加工和批加工，即同时加工1片或多片晶圆。随着半导体特征尺寸越来越小，加工及丈量装备越来越先进，使得晶圆加工泛起了新的数据特点。同时，特征尺寸的减小，使得晶圆加工时，空气中的颗粒数对晶圆加工后质量及可靠性的影响增大，而随着清洁度的提高，颗粒数也泛起了新的数据特点。

（二）晶粒的界说

晶粒是指晶圆被切割切成的小块，这里学名为die。它是硅片中一个很小的单位，包括了设计完整的单个芯片以及芯片相近水平和笔直偏向上的部分划片槽区域。晶粒的平均直径通常在0.015 - 0.25mm规模内，并且每个晶粒有时又有若干个位向稍有差别的亚晶粒所组成，亚晶粒的平均直径通常为0.001mm数目级。

（三）芯片的界说

芯片，又称微电路（microcircuit）、微芯片（microchip）、集成电路（英语：integrated circuit，IC）。是指内含集成电路的硅片，体积很小，经常是盘算机或其他电子装备的一部分。芯片是经由许多道重大的设计工序之后所爆发的一种效果，它一样平常作为一种载体使用，在硅晶片上可加工制作成种种电路元件结构，从而成为有特定电性功效的集成电路产品。

二、晶圆和晶粒的区别

（一）从结构和形态上

1. 晶圆

• 晶圆是一个完整的圆形硅片，它是半导体制造的基础质料。例如在生产历程中，先有晶圆才华在其上举行种种电路元件结构的加工制作。晶圆的尺寸有多种规格，常见的有6英寸、8英寸、12英寸等，其外观是一个较大的圆形薄片，就像一个大的“硅基盘”，为后续制造提供了一个基础的平台。

• 它的制作历程相对重大，从高纯度的多晶硅最先，经由消融、掺入晶种、拉晶形成单晶硅棒，再经由研磨、抛光、切片等多道工序才最终形成晶圆。

2. 晶粒

• 晶粒是晶圆经由切割后形成的小块。晶粒的形状通常为矩形或正方形，与晶圆的圆形外观有显着区别。它是从晶圆这个大的整体中支解出来的小单位，尺寸相对晶圆要小许多。例如，在一块8英寸的晶圆上可以切割出许多个晶粒，这些晶粒是后续制成芯片的基础部件，就好比从一整张大纸上裁剪出许多小纸片一样。

• 晶粒在微观结构上包括了设计完整的单个芯片以及芯片相近水平和笔直偏向上的部分划片槽区域，这意味着它虽然是一

•

• 个小单位，但已经包括了芯片的基本结构雏形，不过还未举行封装等后续工序。

（二）从功效和用途上

1. 晶圆

• 晶圆主要是作为制造芯片的基础质料清静台。在晶圆上可以通过光刻、蚀刻等工艺来构建种种电路元件，如晶体管、电容、电阻等，这些电路元件组合起来才华形成具有特定功效的芯片。例如，在晶圆上通过光刻手艺将设计好的电路图案转移到晶圆外貌，然后经由蚀刻等工艺将不需要的部分去除，逐步构建起芯片的电路结构。

• 晶圆在未举行切割等加工之前，是不可直接用于电子装备中的，它只是一个含有潜在芯片电路结构的硅片。

2. 晶粒

• 晶粒是芯片的前身，是一个已经具备了单个芯片基本功效结构的半制品。每个晶粒都有可能经由封装等工序后成为一个自力的芯片。例如，在一些芯片制造中，若是某个晶粒在测试历程中被判断为良品（KGD：已知良品晶粒），那么它就可以进入封装环节，最终成为一个可以正常使用的芯片。

• 可是晶粒自己由于未封装，在现实应用场景中还不可像芯片那样直接装置在电路板上使用，它还需要进一步的加工处置惩罚。

（三）从生产加工历程上

1. 晶圆

• 晶圆的生产历程着重于硅质料的提纯、拉晶以及硅片的成型。首先要将高纯度的多晶硅质料举行处置惩罚，通过特定的装备和工艺将其拉制成单晶硅棒，这个历程需要准确控制温度、掺杂等参数以包管单晶硅的质量。然后对单晶硅棒举行研磨、抛光和切片等操作，最终获得晶圆。在这个历程中，主要关注的是硅片的平整度、纯度等物理特征，由于这些特征会影响到后续在晶圆上构建电路的质量。

• 晶圆的加工通常是在晶圆厂举行，需要大型的、高精度的装备来完成这些重大的工序，并且整个历程需要在高度清洁的情形下举行，以阻止杂质对晶圆质量的影响。

2. 晶粒

• 晶粒的生产历程是在晶圆的基础上举行切割操作。通过使用切割装备，将晶圆凭证预先设计好的结构切割成一个个的小晶粒。在切割之前，通常需要对晶圆举行测试，标记出哪些区域是切合要求的晶粒，然后再举行切割。切割历程需要包管晶粒的完整性和准确性，阻止切割历程中对晶粒内部电路结结构成损坏。

• 切割后的晶

  ；剐枰傩胁馐，筛选出及格的晶粒（KGD），这个测试历程主要是检测晶粒的电学性能和可靠性等指标，缺乏格的晶粒将会被镌汰，只有及格的晶粒才华进入封装环节成为芯片。

三、晶圆和芯片的区别

（一）从结构和形态上

1. 晶圆

• 如前文所述，晶圆是一个圆形的硅片，它是半导体制造的基础原质料。晶圆外貌是平整的硅晶体结构，在这个基础上通过光刻、蚀刻等工艺来构建种种电路元件，但在未经由切割和封装等工序前，它看起来就是一个纯粹的硅片，上面有一些通过加工形成的电路图案或结构。

• 晶圆的尺寸较大，通常以英寸为单位来权衡其直径，常见的有8英寸、12英寸等规格，其厚度相对较薄，是一个扁平的圆形物体。

2. 芯片

• 芯片是经由封装后的制品。它的结构包括了封装外壳和内部的集成电路。封装外壳起到

  ；つ诓康缏返淖饔，同时也提供了与外部电路毗连的引脚等接口。芯片的形状通常是长方形或正方形，尺寸相对较小，凭证差别的功效和应用场景，芯片的巨细会有所差别，但总体来说比晶圆要小许多。

• 在芯片内部，是由多个晶体管、电容、电阻等电路元件组成的集成电路，这些元件通过特定的布线和毗连方法实现特定的功效，例如实现数据处置惩罚、信号放大、存储等功效。

（二）从功效和用途上

1. 晶圆

• 晶圆主要用于芯片的制造历程中，是芯片制造的基础平台。在晶圆上构建的电路元件和结构是为了最终形成芯片的集成电路。晶圆自己不可直接用于电子装备中实现详细的功效，它只是提供了一个制造芯片的物理基础。例如，在盘算机制造中，晶圆不可直接装置在主板上施展盘算功效，而是需要经由一系列加工成为芯片后才华使用。

2. 芯片

• 芯片是电子装备中的焦点部件，具有种种各样的功效。例如，微处置惩罚器芯片（CPU）用于盘算机中的数据处置惩罚和运算控制

  ；存储芯片用于数据的存储和读取，像盘算机中的内存芯片（RAM）和硬盘控制芯片等

  ；尚有通讯芯片用于实现装备之间的通讯功效，如手机中的基带芯片等。芯片直接加入到电子装备的种种功效实现中，是现代电子装备正常运行不可或缺的组成部分。

（三）从生产加工历程上

1. 晶圆

• 晶圆的生产历程前面已经提到，主要是硅质料的加工和硅片的成型历程，包括多晶硅的提纯、拉晶、硅棒的研磨、抛光和切片等工序。在晶圆制造历程中，需要高度细密的装备和严酷的情形控制，以确保晶圆的质量。例如，在拉晶历程中，温度、掺杂浓度等参数的细小转变都可能影响到单晶硅的质量，进而影响到最终晶圆的质量。

• 晶圆制造完成后，还需要举行一些起源的测试，例如检测晶圆的平整度、纯度、电学性能等基本指标，但此时的晶圆还远未成为最终的可用产品。

2. 芯片

• 芯片的生产历程是在晶圆的基础上举行的。首先要对晶圆举行切割获得晶粒，然后对晶粒举行测试筛选出及格的晶粒。接着将及格的晶粒举行封装，封装历程包括将晶粒装置到封装外壳中，通过引线键合等工艺将晶粒的电路与封装外壳的引脚毗连起来，并且在封装外壳内可能还会填充一些

  ；ぶ柿，如环氧树脂等。

• 在封装完成后，芯片还需要举行最后的测试，检测芯片的功效是否正常、性能是否切合要求等，只有通过测试的芯片才华作为及格产品进入市场销售和应用。

四、晶粒和芯片的区别

（一）从结构和形态上

1. 晶粒

• 晶粒是从晶圆切割出来的小块，其形状通常为矩形或正方形，它包括了设计完整的单个芯片以及芯片相近水平和笔直偏向上的部分划片槽区域。晶粒在未封装前是一个裸片，其外貌是直接袒露的电路结构，没有任何

  ；ね饪。例如，在芯片制造历程中，从晶圆上切割下来的晶？雌鹄淳褪且桓鲂〉墓杵，上面有一些细小的电路图案和结构。

• 晶粒的尺寸相对较小，但比最终封装后的芯片在结构上更为简朴，它主要是芯片的焦点电路部分，没有包括与外部毗连和

  ；は喙氐慕峁。

2. 芯片

• 芯片是经由封装后的制品，具有特定的封装结构。封装结构包括了

  ；ね饪，外壳的材质有塑料、陶瓷等多种类型。芯片的形状一样平常是长方形或正方形，封装外壳上有引脚或者其他类型的接口，用于与外部电路举行毗连。例如，常见的双列直插式（DIP）芯片，

芯片封装洗濯先容
