QFN功率器件封装手艺原理

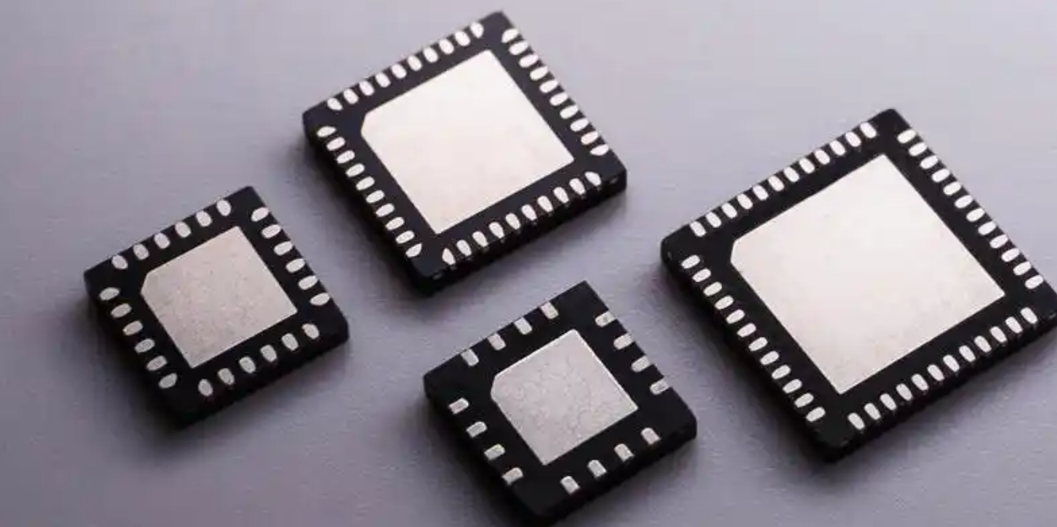

QFN（Quad Flat No - leads），即方形扁平无引脚封装，是一种新型的小封装器件。其封装结构通常包括金属片和封装耳两个部分。

• 金属片：金属片作为引子追踪结构，充当芯片和基板的毗连部件。在QFN封装中，这种毗连方法有助于实现芯片与外部电路的电气毗连以及物理支持。例如，在一些功率器件中，金属片能够有用地传导电流，确保芯片正常事情。

• 封装耳：封装耳的设计主要是为了增添由于温度差别及机械应力的转变而可能导致的应力释放功效。由于QFN封装外貌积小，相比大尺寸封装，增添封装耳的数目较为受限，约莫在周边6个位置左右。 QFN封装的工艺办法主要包括芯片焊接、烤合、粘接和切割等。从芯片到最终封装成型，每个办法都有其特定的作用。

•


• 芯片焊接：这是将芯片与封装内部的金属结构毗连的要害办法，通过焊接工艺，确保芯片与金属片等部件之间形成优异的电气毗连和机械牢靠。

• 烤合：在特定的温度和情形下举行烤合操作，有助于提高焊接的稳固性和可靠性，去除焊接历程中可能爆发的水汽等杂质。

• 粘接：使用粘接质料将芯片与封装结构中的其他部件牢靠地连系在一起，增强整体结构的稳固性。

• 切割：通过切割工艺将封装后的芯片从晶圆上疏散出来，形成自力的QFN封装器件。差别的切割方法，如冲压形式和切割形式，会对器件的焊端形貌爆发影响，进而影响器件的装焊工艺。

QFN功率器件封装手艺优势

一、尺寸与空间使用方面

• QFN封装占用的PCB面积相对较小，这有助于实现装备的小型化和轻薄化设计。与古板的引脚式封装（如DIP封装）相比，QFN封装通过将引脚安排在封装底部，使得整体尺寸越发紧凑。例如，在智能手机、平板电脑等对空间要求苛刻的便携式电子装备中，QFN封装能够让电路板在有限的空间内容纳更多的功效组件。别的，QFN封装的体积小、重量轻，其与超薄小形状封装（TSSOP）具有相同的外引线设置，但尺寸却比TSSOP的小62%，这种特征使其在对尺寸和重量敏感的应用场景中极具竞争力，如可衣着装备等 。

二、散热性能方面

• 芯片底部大面积袒露，能够有用地将热量传导至PCB板，提高散热效率。在QFN封装中，底部的焊盘直接与PCB板毗连，形成了优异的热传导路径。例如，关于功率较大或长时间事情的芯片，这种散热性能可以确保系统的稳固性和可靠性。与古板的引脚式封装相比，QFN封装的焊盘与PCB板的接触更亲近，从而实现更有用的散热。一些QFN封装器件底部的热沉焊盘在焊接到电路板后，电路板上的散热孔可以把多余的功耗扩散到铜接地板中吸收多余的热量，极大提升了芯片的散热性 。

三、电气性能方面

• QFN封装引脚短而紧凑，有助于镌汰信号传输中的消耗和滋扰，从而提高芯片的电性能。详细体现为可以提供更低的电感、电阻和电容等参数。通过最短的连线长度和更匀称的信号传输路径，QFN封装实现了更好的电气性能。在高频情形下，其内部引脚短而麋集，使得信号传输路径更短、更紧凑，从而降低了串扰和电感。这使得QFN封装成为高频应用（如射频和无线通讯）中的理想选择，能够有用地镌汰信号串扰和功耗，并提供更稳固的电路性能。

四、装置与制造方面

• 适合外貌贴装手艺（SMT），装置历程相对简朴，能够提高生产效率和降低制造本钱。QFN封装接纳无引脚外露的设计，通过将芯片引脚毗连究竟部并笼罩；げ，这种紧凑的封装方法便于在生产历程中举行自动化的外貌贴装操作。与一些更重大和腾贵的封装形式相比，QFN封装通常在本钱上更具优势，同时能够提供知足大大都应用需求的性能。别的，QFN封装的引脚短且结实，镌汰了引脚之间的电感和电阻，增强了信号传输的速率和稳固性，引脚的结实性也使其更能遭受机械应力，提高了产品的耐用性。

•


QFN功率器件封装手艺应用案例

一、消耗电子领域

• 智能手机：某品牌智能手机接纳了QFN封装的芯片，如音频处置惩罚芯片、电源治理芯片等。QFN封装的小尺寸特征有助于手机内部电路板的紧凑设计，节约空间；低功耗特征降低了整体能耗，使手机在长时间运行时依然坚持稳固性能；优异的音频处置惩罚能力包管了清晰、逼真的音质输出，提升用户的听觉体验。别的，在手机的射频电路部分，QFN封装能够知足高频信号传输的要求，镌汰信号消耗和滋扰，提高通讯质量。

• 智能音箱：某品牌的智能音箱接纳了瑞芯微QFN封装的音频处置惩罚芯片。QFN封装有助于音箱内部电路板的紧凑设计，节约空间。同时，低功耗特征降低了整体能耗，使音箱在长时间运行时依然坚持稳固性能，优异的音频处置惩罚能力包管了清晰、逼真的音质输出，提升用户的听觉体验。

二、工业领域

• 工业自动化生产线：一款基于瑞芯微QFN封装芯片的温度传感器被普遍应用于工业自动化生产线上。该传感器能够实时、准确地监测生产装备的温度转变，并将数据快速传输给控制系统。其小尺寸的QFN封装使其能够利便地装置在狭窄的空间内，而稳固的性能和抗滋扰能力确保了在重大的工业情形中可靠运行，有助于实时发明潜在的故障，提高生产效率和清静性。

三、智能家居领域

• 智能门锁：某款热门的智能门锁接纳了瑞芯微的QFN封装控制芯片。该芯片能够快速处置惩罚用户的指纹识别、密码输入等信息，实现快速开锁。同时，其低功耗模式包管了门锁电池的恒久续航，镌汰了用户替换电池的频率。强盛的清静加密功效也包管了用户的家庭清静。

四、医疗领域

• 便携式医疗装备：一款便携式的血糖仪接纳了瑞芯微QFN封装的微控制芯片。它能够迅速准确地剖析血糖试纸检测到的数据，并将效果清晰地显示在屏幕上。小巧的封装有助于血糖仪的微型化设计，利便患者携带和随时检测血糖水平。

五、通讯领域

• 在微波频率下的GaN放大器已经为系统工程师提供了在更小的物理系统中爆发更高的输出功率电平的时机。例如，QoVoQGA2307 - SM，一个5 - 6GHz的50瓦GaN功率放大器，使用QoVo的QGaN25生产工艺制造，该器件封装在6毫米×6毫米40引脚塑料超塑性QFN封装。在通讯基站、路由器等装备中，QFN封装的功率器件能够知足高频、高功率的要求，并且通过优异的散热性能和紧凑的封装结构，提高装备的整体性能和可靠性。

QFN功率器件封装手艺生长趋势

一、手艺立异方面

• 封装尺寸与结构优化：现在，QFN封装手艺正一直优化，包括引脚间距的减小、封装厚度的降低以及对更高I/O数的支持，以顺应更重大、更麋集的电路设计。例如，未来可能会泛起引脚间距更小的QFN封装产品，能够在同样巨细的封装体积内容纳更多的引脚，从而知足芯片功效一直增添的需求。封装厚度的降低则有助于进一步实现电子装备的轻薄化设计，如在超薄条记本电脑、可衣着装备等对厚度要求极高的产品中获得更普遍的应用。

• 接纳新型封装质料和工艺：通过接纳新型封装质料和工艺，如高导热质料和激光切割手艺，进一步提升封装的散热效率和可靠性。高导热质料的应用能够增强芯片与外界的热传导能力，有用解决功率器件在高功率运行时的散热问题。例如，一些新型的导热硅脂或陶瓷质料可能会被应用于QFN封装的热沉部分，提高散热性能。激光切割手艺相比古板的切割工艺，具有更高的精度和更小的加工误差，能够提高封装的质量和生产效率，镌汰切割历程中对封装结构的损伤 。

二、应用拓展方面

• 新兴手艺领域的应用拓展：随着物联网、5G通讯和人工智能等新兴手艺的快速生长，QFN封装将更普遍地应用于这些领域的芯片封装中，知足更高频、更大功率、更重大信号处置惩罚的需求。在物联网装备中，众多的传感器和微控制器需要小型化、高性能且低本钱的封装解决计划，QFN封装正好知足这些要求。在5G通讯基站和终端装备中，QFN封装的功率器件能够顺应高频信号传输和高功率处置惩罚的需求，提高通讯装备的性能。关于人工智能芯片，QFN封装的小尺寸和优异的电气性能有助于在有限的空间内实现高性能盘算。

• 环保要求下的质料与工艺厘革：随着环保意识的提升，QFN封装将更多地接纳无铅焊料和可接纳质料，以镌汰对情形的影响。无铅焊料的使用能够阻止铅对情形和人体康健的危害，切合全球环保规则的要求
  ？山幽芍柿系挠τ迷蛴兄诮档偷缱臃牌锒郧樾蔚难沽，实现电子封装行业的可一连生长。

QFN功率器件封装手艺常见问题及解决要领

一、焊接问题

（一）桥连问题

• 问题形貌：QFN的焊端为一个平面，基本与QFN封装底面齐平（0 - 0.05mm），它与PCB上对应的焊盘组成了面 - 面毗连。这一特点决议了PCBA厂家焊膏量与焊缝面积呈正比关系，焊膏量越多，焊缝扩展面积（X射线检测图片上显示的焊缝面积）越大，也越容易爆发桥连。

• 解决要领：准确控制焊膏的印刷量是要害。需要凭证焊盘的巨细和间距，通过优化印刷工艺参数，如刮刀的压力、速率和角度等，来确保焊膏匀称且适量地印刷在焊盘上。同时，可以接纳一些先进的印刷装备和手艺，如激光印刷手艺，提高焊膏印刷的精度。另外，在设计PCB焊盘时，合理调解焊盘的间距，阻止间距过小导致桥连的危害增添。

（二）虚焊问题

• 问题形貌：可能由于焊接历程中的温度、时间控制不当，或者焊盘外貌污染等缘故原由，导致焊接点未能形成优异的电气毗连和机械牢靠，泛起虚焊征象。例如，在QFN封装器件的组装历程中，若是预热温度不敷，可能会使焊膏中的溶剂未能充分挥发，在焊接时爆发气泡，从而影响焊接质量，导致虚焊。

• 解决要领：优化焊接工艺参数，包括回流焊的温度曲线设置。合理的温度曲线应该包括预热、升温、回流和冷却四个阶段，每个阶段的温度和时间都需要凭证详细的器件和PCB板的要求举行准确调解。在焊接前，确保焊盘外貌清洁，无油污、氧化层等污染物，可以接纳化学洗濯或物理打磨的要领举行处置惩罚。同时，提高焊接装备的稳固性和精度，如接纳高精度的回流焊炉，确保焊接历程中温度和气氛的匀称性。

（三）热沉焊盘朴陋问题

• 问题形貌：QFN的结构有一个配合点，就是封装底部都有一个较量大的热沉焊盘，其面积比所有信号焊端的面积总和还要大。由于这点，再加上QFN焊缝的面 - 面结构，焊剂时焊膏中大宗的溶剂难以挥发出去，很容易包裹在熔融的焊料中，从而形成朴陋。

• 解决要领：在热沉焊盘上印刷焊膏时，可以接纳特殊的印刷图案或手艺，如接纳网格状或点状的印刷图案，增添溶剂挥发的通道。调解焊接历程中的升温速率，阻止升温过快导致溶剂来缺乏挥发就被包裹在焊料中。别的，选择合适的焊膏类型，例如具有优异挥发性的焊膏，也有助于镌汰朴陋的形成。

二、检测问题

（一）焊接质量检测难题

• 问题形貌：QFN封装由于引脚隐藏在封装底部，使得焊盘的可视性受限，因此在焊接质量检测方面可能保存一定难题。古板的目视检查要领难以准确检测焊盘的缺陷或不良焊接情形。例如，关于QFN封装底部的虚焊或细小的焊接朴陋，目视检查很难发明。

• 解决要领：借助先进的无损检测手艺，如X射线检测或红外热成像等。X射线检测能够穿透QFN封装，清晰地显示内部焊接结构的情形，包括焊点的形状、巨细以及是否保存朴陋等缺陷。红外热成像手艺则可以通过检测焊接点的温度漫衍来判断焊接质量，正常焊接的焊点温度漫衍匀称，而保存虚焊或接触不良的焊点温度会泛起异常。别的，在生产历程中，可以建设完善的质量控制系统，增添抽样检测的比例和频率，确保产品的焊接质量。

三、散热问题

（一）高功率下散热缺乏

• 问题形貌：虽然QFN封装具有优异的散热性能，但其小巧的尺寸也可能限制了器件的排热能力。当功耗较高或情形温度较高时，可能需要特另外散热步伐，如散热片或散热器，以确保器件的正常事情温度。例如，在一些高功率的工业控制装备或效劳器中，接纳QFN封装的功率器件若是仅依赖自身的散热结构，可能无法知足散热需求，导致芯片温度过高，影响性能和可靠性。

• 解决要领：关于高功率应用场景，可以在QFN封装器件上添加散热片或散热器。散热片的材质和形状需要凭证详细的散热需求举行选择，一样平常接纳高导热系数的金属质料，如铝或铜，并设计合理的散热鳍片结构，以增添散热面积。在PCB板的设计上，可以优化散热结构，如增添散热通孔的数目和尺寸，提高PCB板的散热能力。别的，还可以接纳热界面质料（TIM），如导热硅脂或导热垫，填充在QFN封装底部与散热片或PCB板之间，降低热阻，提高热传导效率。

QFN功率器件芯片封装洗濯剂W3805先容

芯片封装洗濯剂W3805针对焊后残留开发的具有立异型的无磷无氮 PH中性配方的浓缩型水基洗濯剂。适用于SiP系统封装洗濯及洗濯差别类型的电子组装件上的焊剂、锡膏残留。由于其PH中性，对敏感金属和聚合物质料有极佳的质料兼容性。

芯片封装洗濯剂W3805的产品特点：

1、本品无磷、无氮、洗濯能力好。

2、不燃不爆，使用清静，对情形友好。

3、质料清静环保，创立清静环保的作业情形，包管员工身心康健。

4、可极大提高事情效率，降低生产本钱。

芯片封装洗濯剂W3805的适用工艺：

无磷无氮水基洗濯剂W3805适用于喷淋洗濯工艺。

芯片封装洗濯剂W3805产品应用：

W3805是立异型浓缩型水基洗濯剂，洗濯时可凭证残留物的洗濯难易水平，用去离子水稀释后再举行使用。

适用于SiP系统封装洗濯及洗濯差别类型的电子组装件上的焊剂、锡膏残留。由于其 PH 中性，对敏感金属和聚合物质料有极佳的质料兼容性。
