倒装芯片FlipChip主流封装工艺类型与芯片封装洗濯先容


倒装芯片FlipChip主流封装工艺类型

倒装芯片FlipChip封装手艺是一种将集成电路芯片倒装在载板或基板上的封装方法,其英文名称直译为“翻转芯片”,头脑源自于50年月的热电偶焊接手艺,而真正被普遍应用则是在90年月。以下是主流的倒装芯片FlipChip封装工艺类型:

一、FCBGA(倒装芯片球栅格阵列封装)


  1. 工艺特点

    • 高I/O密度:FCBGA接纳小球而非针脚焊接,这种方法能够有用解决电磁兼容与电磁滋扰问题,使其可以遭受较高的频率。并且,其高I/O密度能够显著镌汰封装面积,在现代高性能芯片封装中很是要害,由于随着芯片功效的一直增强,需要更多的输入输出接口,FCBGA能够在有限的空间内知足这一需求。例如,在一些高端的微处置惩罚器和图形处置惩罚芯片封装中,FCBGA能够提供数百个甚至上千个I/O接口,知足数据的高速传输和芯片与外部电路的重大毗连需求。

    • 优异的散热性能:倒装封装的形式可使芯片背面直接接触空气,提升芯片散热能力。由于芯片在事情历程中会爆发大宗的热量,若是散热不良会导致芯片性能下降甚至损坏。FCBGA的这种散热特征使得芯片能够在较高的功率下稳固事情,适用于对散热要求较高的应用场景,如效劳器中的CPU封装等。

  2. 应用领域

    • 盘算机领域:在电脑的中央处置惩罚器(CPU)和图形处置惩罚器(GPU)封装中普遍应用。以英特尔和AMD的高端CPU为例,FCBGA封装能够确保芯片在高频运行时的稳固性和性能施展,同时有用地治理芯片的散热问题,使得电脑在处置惩罚重大盘算使命,如大型游戏运行、3D建模、视频渲染等时能够稳固运行,不会由于过热而泛起降频等情形。

    • 通讯装备:在基站中的一些信号处置惩罚芯片也接纳FCBGA封装 ;拘枰χ贸头4笞诘男藕糯浜褪萁涣,对芯片的性能和可靠性要求极高。FCBGA封装的芯片能够知足通讯装备对信号传输速率、稳固性以及散热的要求,确 ;镜恼T诵,包管通讯网络的质量。

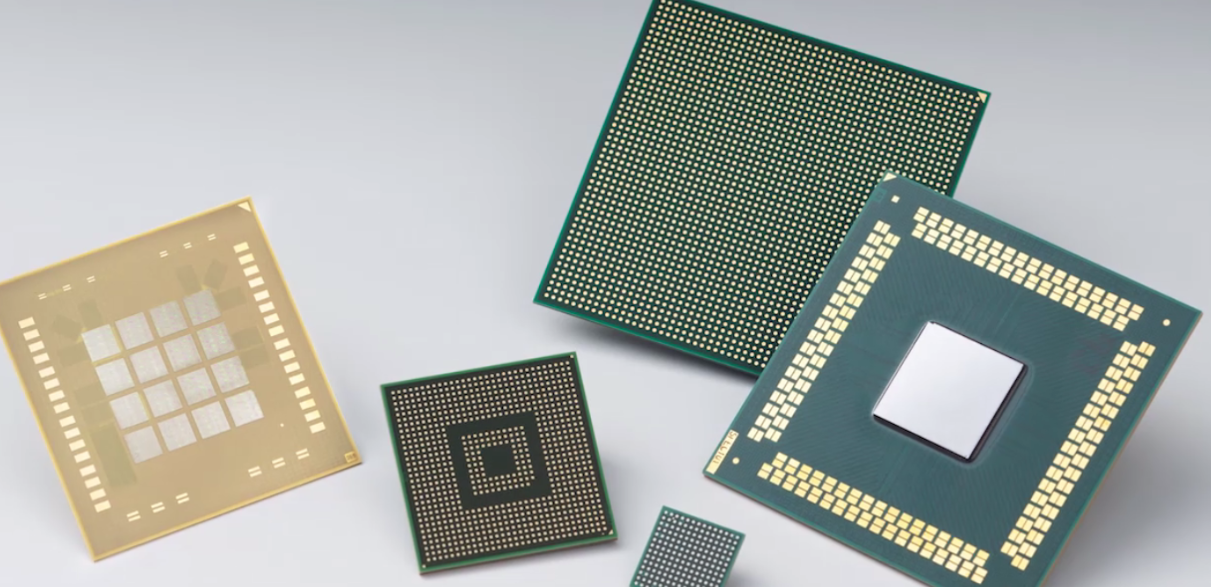

    • image.png

二、FCCSP(倒装芯片尺寸封装)

  1. 工艺特点

    • 小型化:FCCSP能够实现芯片尺寸与封装尺寸基本靠近,这种紧凑的封装形式很是适合于对空间要求严酷的便携式电子装备。例如在智能手机清静板电脑中,内部空间有限,FCCSP可以在包管芯片性能的同时,最大限度地镌汰封装所占的空间,从而为其他组件如电池、摄像头等留出更多的空间。

    • 性能优化:它可以镌汰古板引线的寄生电容,有利于提高频率、改善热特征。在高频电路中,寄生电容会影响信号的传输速率和质量,FCCSP通过优化封装结构,降低了寄生电容,使得芯片能够在更高的频率下事情,提高了信号的完整性。同时,其对热特征的改善也有助于提高芯片的可靠性和使用寿命。

  2. 应用领域

    • 消耗电子:智能手机是FCCSP的主要应用领域之一。在手机中,种种芯片如应用处置惩罚器、基带芯片等接纳FCCSP封装,能够知足手机轻薄化的设计需求,同时包管芯片的性能。例如苹果、三星等品牌的手机内部许多芯片都接纳了FCCSP封装手艺。

    • 物联网装备:物联网装备通常需要体积小、功耗低且性能可靠的芯片。FCCSP封装的芯片正好知足这些要求,在智能传感器、智能衣着装备等物联网装备中获得普遍应用。例如,在智能手环中,用于处置惩罚传感器数据和与手机通讯的芯片接纳FCCSP封装,能够在包管装备小巧轻盈的同时,实现稳固的数据处置惩罚和传输。

芯片封装洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
