FCCSP与FCBGA的基本界说

FCCSP（Flip Chip Chip Scale Package）倒装芯片级封装

FCCSP是一种倒装芯片级封装手艺，在这种封装中，芯片通过倒装的方法与基板毗连
。其封装尺寸险些靠近于裸芯片尺寸，一样平常芯片面积与封装面积的比例约在1:1.1，凭证JEDEC（美国EIA协会联合电子器件工程委员会）的JSTK - 012标准划定，芯片封装面积小于或即是LSI芯片面积的120%的产品称之为CSP，这也是FCCSP的基础
。FCCSP有多种形式，例如其中的一种是通过倒装芯片的凸点毗连，尚有包膜成型的芯片尺寸封装，接纳模塑底部填胶（MUF）或毛细底部填胶（CUF）等形式，并且保存如超高密度（UHD）和高密度（HD）条带名堂等差别的名堂类型
。它在一些芯片封装中接纳混淆堆叠结构，即倒装芯片在底部，焊线芯片在顶部等多种结构方法
。

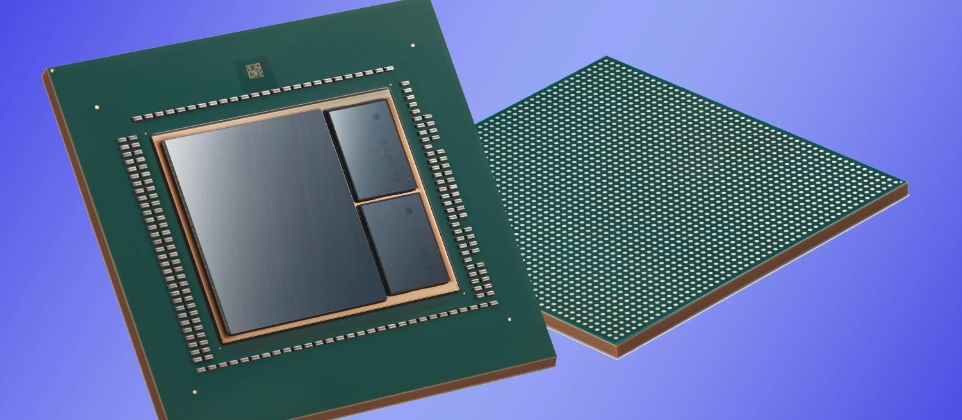

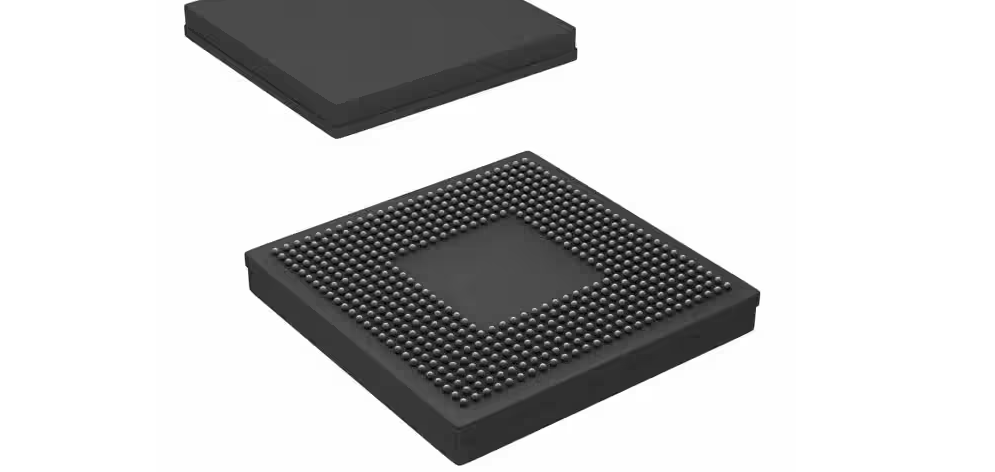

FCBGA（Flip Chip Ball Grid Array）倒装芯片球栅阵列封装

FCBGA是一种将芯片倒置并毗连到封装基板上，然后使用球形焊点将封装牢靠到基板上的封装手艺
。芯片上的电路和焊球之间使用细小的焊锡球举行毗连，这些焊锡球位于芯片底部的金属接点上，封装基板上响应位置的焊球垫片与芯片焊球对应，形成芯片与封装基板之间的电毗连
。FCBGA最早泛起于1990年月初，1997年英特尔公司将FCBGA封装手艺首次应用于处置惩罚器，1999年英特尔推出了第一款使用FCBGA封装手艺的芯片，即PentiumIII500处置惩罚器
。

FCCSP的特点

一、封装尺寸与重量方面的特点

1. 靠近芯片尺寸

• FCCSP的封装尺寸很是靠近裸芯片尺寸，一样平常不大于芯片面积的1.2倍
  。这一特点使得它在对空间要求苛刻的电子装备中具有很大优势，例如在智能手机、平板电脑等移动装备中，能够有用节约空间，知足产品轻薄化的设计需求
  。

• 以某款智能手机中的芯片为例，接纳FCCSP封装后，芯片和封装整体在电路板上所占的面积相较于其他较大封装形式显着减小，从而为其他电子元件留出更多空间，有利于实现更重大的功效集成
  。

2. 轻薄

• FCCSP具有更薄、更轻的特点
  。在移动装备中，重量和厚度是主要的考量因素
  。更轻的封装有助于减轻整个装备的重量，更薄的封装则可以使装备在设计上越发纤薄
  。例如在一些可衣着装备中，如智能手表，轻薄的FCCSP封装能够更好地顺应装备的小型化和轻量化要求，不会给使用者带来过多的肩负，同时也便于装备的携带和使用
  。

二、电气性能方面的特点

1. 更高的布线密度与信号优化

• FCCSP封装可以提供更高的布线密度，更低的电感，更短的信号通路
  。由于信号通路较短，电信号在传输历程中的消耗和滋扰相对较小，从而优化了电气性能
  。这使得FCCSP不但适用于低频应用，在高频应用中也能体现精彩
  。例如在通讯装备中的基带芯片或者RF芯片，接纳FCCSP封装能够包管信号的快速、稳固传输，提高通讯质量
  。

2. 支持多晶片应用与多功效集成

• 它支持多晶片（并排堆叠）的应用，实现了更高的集成度和功效性
  。通过将多个晶片集成在一个封装内，可以在较小的空间内实现更多的功效
  。好比在一些重大的人工智能芯片或者神经网络芯片中，可以将差别功效的晶片举行堆叠封装，提高芯片的整体性能和功效多样性
  。

• 别的，FCCSP还支持封装内天线（AiP）的应用，使用底部芯片贴装（POSSUM?）手艺，实现了更高的信号质量和效率
  。在无线通讯装备中，如Wi - Fi？榛蛘呃堆滥？，这种支持封装内天线的特征可以提高天线的性能，镌汰信号辐射的滋扰，提升通讯的稳固性和效率
  。

三、质料与工艺兼容性方面的特点

1. 多种凸块选项

• FCCSP接纳差别的凸块选项，如铜柱、无铅焊料、共晶等，以顺应差别的芯片和基板质料
  。这种兼容性使得它在差别的应用场景和制造工艺中都能够被使用
  。例如，当芯片质料对热传导有特殊要求时，可以选择铜柱凸块来提高热传导效率；在对环保有要求的产品中，可以使用无铅焊料凸块，既知足了环保标准，又能包管封装的可靠性
  。

2. 普遍的应用领域兼容性

• FCCSP已经普遍应用于移动装备（如智能手机、平板电脑等）、汽车电子（如信息娱乐、ADAS等）、消耗电子（如数码相机、游戏机等）、通讯装备（如基带、RF等）、人工智能（如AI芯片、神经网络等）等领域
  。其在差别领域的普遍应用也说明晰它在质料和工艺兼容性方面的优势，能够顺应州差别的事情情形和性能要求
  。例如在汽车电子中，需要应对高温、振动等重大的事情情形，FCCSP的可靠性和兼容性能够包管芯片在这种情形下正常事情
  。

FCBGA的特点

一、封装密度与性能方面的特点

1. 高密度引脚

• FCBGA具有很高密度的引脚，即I/O密度
  。这种高引脚密度使得在同样的封装面积内可以装置更多的芯片引脚，从而实现更高的集成度
  。例如在一些高性能的CPU或者GPU芯片中，需要大宗的引脚来实现与外部装备的毗连，FCBGA的高I/O密度能够知足这种需求，使得芯片能够在更小的封装尺寸下集成更多的功效，提高了芯片的整体性能和功效重大性
  。

2. 高性能信号传输

• FCBGA通过焊球实现电毗连，具有低电阻、低电感和优异的信号传输特征
  。低电阻和低电感有助于镌汰信号在传输历程中的衰减和滋扰，包管信号的完整性和准确性
  。在高速数据传输的应用场景中，如网络芯片或者高速通讯芯片，FCBGA能够确保数据的高速、稳固传输，知足现代电子装备对高速数据处置惩罚的要求
  。

• 同时，FCBGA封装的芯片底部直接毗连到封装基板上，具有较低的热阻，能够有用地传导和散热芯片爆发的热量
  。这关于高功率的芯片尤为主要，例如在高性能的CPU中，在高负载运行时会爆发大宗的热量，FCBGA的优异散热性能可以避免芯片因过热而泛起性能下降或者损坏的情形，提高了芯片的可靠性和稳固性
  。

二、机械性能与可靠性方面的特点

1. 优异的机械强度和抗振动能力

• 焊球毗连提供了优异的机械强度和抗振动能力，有助于提高封装的可靠性和耐久性
  。在一些对机械稳固性要求较高的应用场景中，如工业控制装备或者汽车电子中的发念头控制单位等，FCBGA封装能够遭受装备运行历程中的振动和攻击，包管芯片的正常事情
  。例如在汽车行驶历程中，发念头控制单位会受到一直的振动，FCBGA封装的芯片能够在这种情形下稳固运行，不会由于振动而导致引脚松动或者信号传输中止等问题
  。

2. 顺应多种芯片类型

• FCBGA适用于多种种类的芯片，包括CPU、微控制器和GPU等高性能芯片，还适用于网络芯片、通讯芯片、存储芯片、数字信号处置惩罚器 (DSP)、传感器、音频处置惩罚器等等
  。这种普遍的适用性说明FCBGA在封装设计和性能方面具有较高的通用性和可靠性，能够知足差别类型芯片的封装要求
  。例如在存储芯片中，FCBGA封装可以包管数据的稳固存储和快速读写，在传感器芯片中，能够准确地将传感器收罗到的信号传输出去，并且在差别的事情情形下坚持稳固的性能
  。

三、基板与制造工艺方面的特点

1. 特殊的基板质料与设计要求

• FCBGA的基板通常由高温耐受性的质料制成，如玻璃纤维增强环氧树脂(FR - 4)或高温多层板(HDI板)
  。在基板的设计方面，接点结构需要准确对应芯片上的焊球结构，以确保准确的电毗连；电路毗连需要思量引脚、信号线和电源线的布线和设计，以确保准确的信号传输和电源供应；热治理方面要思量热传导路径、散热孔和散热结构，以确保芯片在事情历程中的温度控制和稳固性
  。例如在设计用于高性能CPU封装的FCBGA基板时，需要全心妄想电路结构和散热结构，以知足CPU高频率、高功率运行的需求
  。

2. 重大的制造工艺流程

• 其制造工艺涉及多个办法，包括芯片准备（如从晶圆切割成单个芯片、芯片测试和排序等）、基板准备、焊球垫片安排、焊球熔接、金属化处置惩罚、外貌涂层以及最后的测试和封装等
  。每个办法都需要准确控制和高度的制造工艺水平
  。例如在焊球垫片安排历程中，垫片的排列和间距需要与芯片的焊球结构相匹配，这就要求高精度的制造装备和工艺控制，稍有误差就可能导致封装失败或者性能下降
  。

FCCSP与FCBGA的区别较量

一、引脚数目与I/O密度

1. FCBGA引脚数目和I/O密度

• FCBGA具有很高密度的引脚，即I/O密度
  。这意味着在相同的封装面积下，FCBGA能够容纳更多的输入输出引脚
  。这种高I/O密度是由于其封装结构和设计理念所决议的
  。例如在一些重大的高端处置惩罚器芯片中，FCBGA的高I/O密度可以知足芯片与外部众多装备（如内存、显卡、硬盘等）举行大宗数据交互的需求
  。

2. FCCSP引脚数目

• 相比之下，FCCSP的引脚数目较少
  。这是由于FCCSP的封装尺寸靠近芯片尺寸，其设计重点更多地放在了知足芯片自身的基本功效毗连上，而不是像FCBGA那样着重于在有限的封装面积内集成大宗的引脚
  。例如在一些小型的、功效相对简单的芯片中，FCCSP的引脚数目足以知足其与外部装备（如简朴的传感器或者小型的控制电路）的毗连需求
  。

二、封装面积与尺寸关系

1. FCBGA封装面积与芯片面积关系

• FCBGA封装面积比芯片面积大许多
  。这是为了容纳更多的引脚、电路元件以及知足散热等需求
  。例如在CPU的FCBGA封装中，较大的封装面积可以在基板上安排更多的电路元件来实现对CPU的供电、信号传输等功效，同时也有足够的空间来设计散热结构，包管CPU在高负载运行时的热量散发
  。

2. FCCSP封装面积与芯片面积关系

• FCCSP的封装面积与芯片面积相差不大，一样平常不大于芯片面积的1.2倍
  。这种靠近芯片尺寸的封装面积使得FCCSP在对空间要求严酷的装备中具有优势，如移动装备中的一些小型芯片，接纳FCCSP封装可以在有限的电路板空间内集成更多的芯片，同时也有利于装备的小型化设计
  。

三、重量与厚度方面

1. FCBGA的重量与厚度

• FCBGA由于其较大的封装面积、较多的引脚和相对重大的结构，一样平常来说在重量和厚度上相对较大和较厚
  。在一些对重量和厚度不太敏感的装备中，如台式电脑的主板上的芯片，FCBGA的这种特征不会造成太大的影响
  。但在移动装备或者可衣着装备中，这种较大的重量和厚度可能就不适合了
  。

2. FCCSP的重量与厚度

• FCCSP更薄、更轻
  。这使得它很是适适用于移动装备、可衣着装备等对重量和厚度有严酷要求的电子产品中
  。例如在智能手机中，接纳FCCSP封装的芯片可以使手机整体更轻薄，便于携带和使用
  。

四、适用的芯片功率类型

1. FCBGA适用的芯片功率

• FCBGA适合高功率芯片
  。这是由于FCBGA具有优异的散热性能，能够有用地将高功率芯片在运行历程中爆发的大宗热量传导出去
  。例如在高性能的CPU、GPU等芯片中，这些芯片在高负载运行时会爆发大宗的热量，FCBGA的低热阻和有用的散热结构可以包管芯片的稳固运行，避免因过热而导致性能下降或者损坏
  。

2. FCCSP适用的芯片功率

• FCCSP适合低功耗芯片
  。由于其封装结构相对简朴，引脚数目较少，在处置惩罚低功耗芯片的封装时，既能知足芯片的功效毗连需求，又能在一定水平上降低本钱
  。例如在一些小型的传感器芯片或者低功耗的微控制器芯片中，FCCSP的封装形式能够很好地顺应芯片的低功耗特征，并且在知足功效的条件下，使整个芯片封装在本钱、体积等方面抵达较好的平衡
  。

相关案例中FCCSP与FCBGA的差别

一、智能手机中的芯片封装案例

1. FCCSP在智能手机中的应用

• 在智能手机中，一些低功耗的芯片，如蓝牙芯片、Wi - Fi芯片或者小型的传感器芯片等，通；峤幽蒄CCSP封装
  。以蓝牙芯片为例，蓝牙芯片主要认真短距离无线通讯，其功耗较低
  。接纳FCCSP封装，一方面可以知足其与手机主板上其他元件（如天线、电源治理芯片等）的毗连需求，另一方面，FCCSP的轻薄特征也切合智能手机对空间和重量的严酷要求
  。由于蓝牙芯片不需要大宗的引脚来举行数据传输，FCCSP较少的引脚数目足以知足其功效需求，并且在本钱上也更具优势
  。

2. FCBGA在智能手机中的应用（较少但保存于高端机型部分芯片）

• 在一些高端智能手机中，可能会有部分高功率、高性能的芯片接纳FCBGA封装
  。例如，在一些旗舰机型中的图形处置惩罚芯片（GPU），为了实现强盛的图形处置惩罚能力，GPU芯片需要较高的功率支持，并且需要与大宗的其他元件（如显存、显示控制器等）举行高速的数据交互，这就需要大宗的引脚来实现毗连
  。FCBGA的高I/O密度能够知足这种需求，同时其优异的散热性能也可以包管GPU在长时间高负载运行（如玩大型3D游戏）时不会由于过热而泛起性能下降的情形
  。不过，由于FCBGA封装相对较大、较重，在智能手机这种对空间和重量敏感的装备中，其应用规模相对较窄，一样平常只用于对性能要求极高的芯片
  。

二、盘算机中的芯片封装案例

1. FCCSP在盘算机中的应用

• 在盘算机中，一些小型的、功效相对简单的芯片可能会接纳FCCSP封装
  。例如，盘算机中的一些小型传感器芯片（如温度传感器、电扇转速传感器等），这些芯片主要认真收罗简朴的数据并传输给主板上的控制器
  。FCCSP的封装面积小、引脚数目少的特点能够知足这些芯片的基本功效需求，并且由于其轻薄的特征，不会占用过多的主板空间
  。同时，这些传感器芯片的功耗较低，FCCSP适合低功耗芯片的特点也获得了体现
  。

2. FCBGA在盘算机中的应用

• 在盘算机的焦点部件中，如CPU和GPU，通；峤幽蒄CBGA封装
  。以CPU为例，CPU需要与盘算机中的众多装备（如内存、硬盘、显卡等）举行大宗的数据交互，这就需要大宗的引脚来实现毗连，FCBGA的高I/O密度能够知足这一需求
  。并且CPU在高负载运行时会爆发大宗的热量，FCBGA的优异散热性能可以有用地将热量传导出去，包管CPU的稳固运行
  。另外，关于GPU来说，在举行图形渲染等高性能盘算时，也需要大宗的引脚来传输数据，并且需要优异的散热性能，FCBGA封装能够很好地知足这些要求
  。
