光刻手艺的起源

光刻手艺的起源可以追溯到19世纪早期，其时摄影和版画领域的探索启发了人们对光刻手艺的起源思索。最初，人们发明某些光敏感质料（如金属盐或胶片）具有对光的敏感性，受光照射后会爆发化学转变，这一性子成为了光刻手艺的基础。随着摄影术的兴起，人们最先探索怎样使用光在差别外貌上天生图案，这为后续光刻手艺的生长涤讪了基础。

到了20世纪，光刻手艺最先与半导体行业爆发联系。1955年，贝尔实验室的朱尔斯安德鲁斯和沃尔特邦德最先把制造印刷电路板的光刻手艺应用到矽片上，这是光刻手艺在半导体领域应用的主要起源。1958年，仙童半导体的诺伊斯和拉斯特制造了第一台“步进重复”光刻照相机，并用于硅基晶体三极管的制造。这一时期的光刻手艺主要照旧处于探索和起源应用阶段，为厥后光刻手艺在芯片制造中的普遍应用涤讪了基础。

在光刻手艺降生之前，人类已经有了电子盘算机，但其时还未将光刻手艺与芯片制造细密连系起来。1958年，工程师基尔比将多个“晶体管”内置在统一块硅板或锗板上并形成“集成电路”（也就是芯片），之后随着晶体管小型化问题的泛起，光刻手艺在芯片制造中的主要性日益凸显。1962年，美国GCA公司制造出第一台接触式光刻机，这一事务标记着光刻手艺在芯片制造中的一个主要里程碑，使得光刻手艺在芯片制造中的应用最先走向商业化和规；。

光刻手艺生长的主要阶段

早期生长阶段（20世纪60 - 70年月）

20世纪60年月，美国GCA公司制造出第一台接触式光刻机，这是其时光刻手艺的主要效果。接触式光刻机是将光掩模直接盖在硅片上，两者直接接触后在上方用光线照射来实现光刻。在这个时期，日本的尼康和佳能打入了GCA的供应链，通过供应相关产品学习到了光刻机生产工艺和手艺知识。到了60年月末期，尼康和佳能最先自主研发光刻机。

1970年月，光刻手艺在集成电路制造中的应用逐步生长。这一时期，光刻机械手艺和光学手艺一直前进，光刻手艺最先普遍应用于集成电路制造，并且随着半导体器件尺寸的一直缩小，光刻手艺成为制造微电子装备的焦点要领之一，其精度和区分率也最先逐步提高。例如，中国在1970年月也最先了光刻手艺相关的研制事情，中国科学院最先研制盘算机辅助光刻掩膜工艺，武汉无线电元件三厂编写了《光刻掩模版的制造》等事情，1978年，1445所在GK - 3的基础上开发了GK - 4，但还没有挣脱接触式光刻机。

手艺竞争与突破阶段（20世纪80 - 90年月）

20世纪80年月，光刻手艺进入了新的生长阶段，竞争越发强烈。1980年，尼康推出第一台步进式光刻机，这种光刻机在稳固性和自动化水平上越发优异。尼康在日本海内企业和政府的配合起劲下攻克了初代光刻机的手艺问题，于1982年向美国卖出高性能的光刻机，迅速占有了市场份额。

统一时期，ASML的前身Natlab在1981年研制出了光刻机原型，虽然在准确度上体现较好，但由于商业等多方面缘故原由，这项手艺在其时并没有受到普遍关注。1984年，ASML正式建设，第一任CEO通过治理手段解决了光刻机大规模生产的难题。到了1987年，ASML在与台积电的相助中受益，逐渐在市场上崭露头角。

20世纪90年月，光刻机的竞争焦点集中在光源波长上。尼康等公司主张延续前代手艺，而台积电的林本坚提出了“浸没式光刻”计划，即使用水改变光折射率，但他在游说美、日、德各家半导体巨头无果后，与ASML相助，ASML仅用一年时间就制作出样机，依附此手艺收获大宗订单并最先逆袭。

极紫外光刻手艺生长阶段（21世纪初至今）

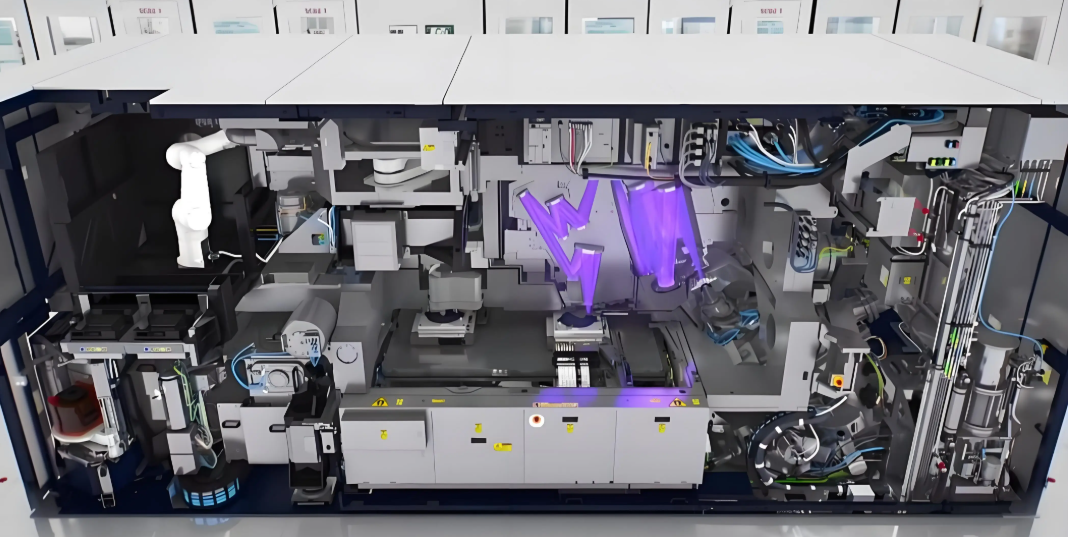

21世纪初，为了进一步提高芯片制造的精度，极紫外光刻（EUV）手艺最先成为研究和生长的重点。EUV光刻机使用波长为13.5纳米的极紫外光作为光源，这种光源的波长极短，能够实现更高的区分率，从而可以制造出更小尺寸、更高性能的芯片。

1997年，英特尔觉察到仅凭一两家企业想要攻克193nm光源问题无比难题，便说服了美国能源部配合提倡了EUV LLC相助组织，这个同盟搜集了众多顶级企业和顶尖科学家。在众多实力的配合研发下，2006年，ASML生产出了更为先进的EUV光刻机装备，这一装备的泛起进一步提升了芯片的性能，使得芯片制造能够知足更高的要求，并且EUV光刻机成为了用于生产手机、电脑和种种数据处置惩罚器等要害芯片的主要工具。现在，EUV手艺已经成为7nm及以下制程节点的主流光刻手艺，并且手艺还在一直生长和完善，例如高数值孔径（High - NA）EUV光刻手艺是EUV光刻手艺的下一代生长偏向，通过提高光学系统的数值孔径来进一步提高区分率。

目今光刻手艺的最新希望

无掩膜光刻手艺的突破

在古板的光刻手艺中，掩膜版是一个要害的组成部分，但它保存制造周期长、本钱高且在多次曝光历程中容易磨损等问题。近期，思坦科技与南方科技大学、香港科技大学以及国家第三代半导体手艺立异中心（苏州）联合攻关，乐成研发出基于高功率铝镓氮（AlGaN）深紫外Micro - LED显示的无掩膜光刻手艺。这一手艺效果于2024年10月15日在国际顶尖学术期刊《Nature Photonics》上正式揭晓。

该无掩膜光刻手艺使用高功率AlGaN深紫外光源，制作出波长为270纳米的深紫外Micro - LED，其像素尺寸仅为3微米，实现了高精度的图案与光源集成，战胜了古板光刻中的光功率限制。这种新手艺实现了较低制造本钱和更高的曝光效率，为Micro - LED显示屏的生产开发了新的方法，同时也为其他半导体手艺领域提供了新的解决计划，推动了微纳米制造领域的立异生长。

高数值孔径极紫外光刻手艺的生长

ASML在极紫外光刻手艺方面继续推进，其高数值孔径（High - NA）极紫外（EUV）光刻系统取得希望。ASML首席财务官Roger Dassen体现，在2024年公司两大客户台积电和英特尔将在年底前获得所谓的高数值孔径极紫外光刻系统。这种高数值孔径的EUV光刻系统有助于进一步提高光刻的区分率，知足更先进芯片制程的需求，例如关于台积电的2nm制程工艺的生长有着主要意义，台积电的2nm制程将使用Gate - all - around FETs（GAAFET）晶体管，相比3nm工艺会有10% - 15%的性能提升，还可以将功耗降低25% - 30%。

光刻手艺未来的生长趋势

更高的区分率

随着芯片制造工艺的一直生长，对光刻手艺的区分率要求将越来越高。未来，光刻手艺将继续朝着减小光源波长、增大镜头数值孔径以及优化光刻胶性能等偏向生长，以实现更高的区分率。例如，极紫外（EUV）光刻手艺可能会一直刷新，如接纳更先进的光源手艺或者光学系统，来提高光刻区分率，从而知足更小尺寸芯片制造的需求。极端紫外（XUV）光刻手艺使用波长更短的XUV光作为光源，有望实现亚1纳米级的超高区分率，这将为未来的芯片制造提供更强盛的手艺支持，使芯片的集成度进一步提高，功效越发强盛。

更低的本钱

现在，高端光刻装备（如EUV光刻机）本钱极高，这限制了光刻手艺在一些企业或领域的普遍应用。未来，降低光刻手艺的本钱将是一个主要的生长趋势。一方面，通过手艺立异提高光刻装备的生产效率，降低装备的制造本钱；另一方面，优化光刻工艺，镌汰光刻历程中的质料铺张，降低质料本钱。例如，在光刻胶的研发方面，探索越发经济实惠且性能优异的新型光刻胶质料，或者刷新光刻胶的使用工艺，以降低光刻胶的使用本钱。同时，关于光刻装备的维护本钱也需要举行优化，提高装备的可靠性和稳固性，镌汰维修和替换部件的频率和本钱。

与其他手艺的融合

光刻手艺未来可能会与其他手艺举行融合生长。例如，与纳米制造手艺（如自组装和纳米印刷）相连系，实现更高级别的制程，制造出越发重大和细密的芯片结构。在三维芯片制造方面，光刻手艺将施展主要作用，随着需求的增添，光刻手艺可能会更多地应用于制备三维芯片结构，这需要光刻手艺能够顺应三维结构的制造要求，如在差别高度和角度举行准确的图案投射。别的，光刻手艺尚有可能与人工智能、量子科技等新兴手艺相连系，开拓新的应用领域，例如使用人工智能算法优化光刻工艺参数，提高光刻的精度和效率；或者将光刻手艺应用于量子芯片的制造等领域。

越发注重情形友好性

随着环保意识的一直提高，光刻手艺的生长也将越发注重可一连性。在光刻工艺历程中，镌汰能源消耗、降低放弃物排放以及镌汰对有害物质的使用将成为主要的生长偏向。例如，开发越发环保的光刻胶质料，这种质料在使用历程中爆发更少的污染；优化光刻装备的能源使用效率，降低装备运行历程中的能源消耗等步伐，以实现光刻手艺的绿色制造。

差别时期光刻手艺的特点比照

早期光刻手艺（20世纪初 - 60年月）

• 区分率较低：早期的光刻手艺主要使用紫外光源，如汞弧灯，这些光源的波长较长，凭证光的衍射原理，较长的波长会限制光刻的区分率，难以实现细小尺寸的图案制作，只能制备相对较大尺寸的半导体器件微细图案，并且很难知足高度集成的电子元件制造需求。

• 工艺简朴：从工艺办法来看，早期光刻手艺相对简朴，例如接触式光刻，是将光掩模直接与硅片接触举行曝光，这种方法虽然简朴直接，但容易对掩模和硅片造成损伤，并且区分率有限。

• 应用规模窄：主要应用于一些简朴的半导体器件制造，在其时集成电路工业还处于起步阶段，光刻手艺在其他领域的应用也较少。

中期光刻手艺（20世纪70 - 90年月）

• 区分率提高：随着投影式光刻手艺的泛起，特殊是70年月最先，光刻手艺的区分率获得了显著提高。投影式光刻通过投影镜头将掩模上的图案投射到硅晶圆上，取代了直接接触方法，镌汰了掩模和硅片的损伤，并且能够实现更小尺寸的图案转移，使得半导体器件能够在微纳米标准下制备。

• 工艺重漂后增添：为了提高区分率和应对芯片重大性的增添，最先引入一些新的手艺和工艺，如光刻机的增强区分率手艺、多层光刻和非球面透镜系统等。这些手艺的应用使得光刻工艺变得越发重大，但也为芯片制造带来了重大的前进。

• 应用领域扩展：光刻手艺在半导体制造中的应用越发普遍，除了逻辑芯片制造外，在存储芯片制造、图形处置惩罚单位（GPU）制造、传感器和微机电系统（MEMS）制造等领域都最先施展主要作用。

现代光刻手艺（21世纪初至今）

• 高区分率与高精度：以极紫外（EUV）光刻手艺为代表，现代光刻手艺具有极高的区分率。EUV光刻手艺使用波长为13.5纳米的极紫外光作为光源，能够刻划出比以往手艺更细腻的电路图案，从而实现更小尺寸、更高性能的芯片。并且在光刻工艺历程中，各个环节的精度控制都抵达了很高的水平，如瞄准精度、曝光剂量控制等。

• 高本钱与高重大性：现代光刻手艺，尤其是EUV光刻手艺，其装备本钱极高。一台EUV光刻机包括了重大的光源系统、掩模台、曝光台、瞄准系统等多个？，并且需要在真空情形下事情，对装备的制造工艺、质料、组装手艺等都有极高的要求。同时，光刻工艺历程也变得越发重大，需要专门的掩模板和光刻胶，并且在工艺历程中还面临着缺陷控制、光刻胶残留和掩模板污染等挑战。

• 普遍应用与推动前沿科技：光刻手艺不但在古板的半导体制造领域施展着至关主要的作用，并且随着手艺的生长，在新兴的科技领域如人工智能、云盘算、物联网等领域也有着主要的应用。例如，通过光刻手艺制造出的高性能芯片为人工智能算法的运行提供了强盛的盘算能力，推动了这些前沿科技领域的生长。

光刻手艺生长中的要害突破

投影式光刻手艺的泛起

20世纪60年月末和70年月初，投影式光刻手艺最先崭露头角。这一手艺的要害特点是使用掩膜（或掩模）来投影图案到硅片外貌，以实现微细加工。投影式光刻手艺的泛起是光刻手艺生长中的一个主要突破，它极大地提高了区分率和图案重漂后，使得半导体器件能够在微纳米标准下制备。与之前的接触式光刻相比，投影式光刻阻止了光掩模与硅片的直接接触，镌汰了对掩模和硅片的损伤，提高了光刻的精度和可靠性，并且能够实现更重大的图案转移，为集成电路制造手艺的生长涤讪了坚实的基础。同时，这一时期紫外光源的生长也使得投影式光刻手艺的应用变得更为普遍，进一步推动了光刻手艺在半导体制造领域的应用和生长。

浸没式光刻手艺的提出与应用

2002年7月，台积电的林本坚博士提出了“浸没式光刻”计划，即在光刻胶上方加一层水，使用光通过液体介质后波长缩短来提高区分率。这一立异的计划是光刻手艺生长中的又一要害突破。古板的光刻手艺中，镜头与光刻胶之间的介质是空气，而浸没式光刻手艺突破了这种通例思绪。在其时，157nm波长的光源开发遇到难题，而浸没式光刻手艺能够在不改变光刻机波长的情形下做出等效134nm的波长，使得芯片制程节点进一步提高，通？梢宰45nm到7nm的芯片了，顶尖高端的能做到5nm。ASML和台积电配合研发的浸没式光刻机于2004年降生，由于这种光刻机可以在成熟的193nm装备上举行刷新，以是装备的稳固性显着优于同期尼康推出的157nm“干刻”光刻机，也降低了客户的开销，这一手艺的应用使得ASML最先逆袭，逐渐占有了更多的市场份额。

极紫外光刻手艺的研发乐成

极紫外（EUV）光刻手艺的研发乐成是光刻手艺生长史上的一个重大里程碑。1997年，英特尔提倡EUV LLC相助组织，众多顶级企业和顶尖科学家加入其中，配合攻克EUV光刻手艺难题。2006年，ASML生产出了更为先进的EUV光刻机装备。EUV光刻手艺使用波长为13.5纳米的极紫外光作为光源，突破了古板光刻手艺的光学极限。EUV光具有高区分率和高穿透力，能够刻划出比以往手艺更细腻的电路图案，从而实现更小尺寸、更高性能的芯片。这一手艺主要应用于7纳米及以下工艺节点的芯片制造，是下一代芯片手艺生长的基础，推动了芯片制造手艺向更小尺寸、更高性能的偏向生长，也使得光刻手艺能够知足现代高性能芯片制造的需求，如知足人工智能、云盘算、物联网等领域对高性能芯片的需求。
