芯片封测：从集成电路到自力成熟产品的要害工序

一、芯片封测流程概述

芯片封测是将芯片举行封装并测试的历程，这一环节在芯片生产工业链里占有着很是主要的职位
。芯片现实上是集成电路的载体，是集成电路经由设计、制造等办法后的待完善产品
。封测就是让芯片能够顺应外界情形并正常事情的要害工序
。

• 封测的主要性：

• ；ば酒盒酒谏导溆凶叛峡岬那樾翁跫把控，如恒定的温湿度、严酷的空气尘
  ？帕６瓤刂坪途驳绶阑げ椒
  。然而，芯片正常事情的外界情形如温度规模可达 -40°C - 60°C、湿度可能抵达100%，并且保存灰尘、静电等滋扰因素
  。因此，封测就是为了更好地在这种卑劣情形下；ば酒
  。

• 支持芯片：支持作用有两方面
  。一方面是为了稳固芯片，使其便于电路毗连；另一方面是在封测竣事后，能够让整个器件形成一定的形状，从而避免器件容易损坏
  。

• 实现毗连：芯片封测能够把芯片的电极和外界电路举行连通，像载片台承载芯片、环氧树脂粘合剂粘贴芯片、引脚支持器件以及塑封体牢靠和；て骷等都是为了实现这一毗连作用而保存的机制
  。

• 辅助散热：半导体芯片事情会爆发热量，当热量抵达一定水平就会影响芯片功效
  。封装体的种种质料有一定的散热作用，关于发热量较大的芯片，还可以通过特定封测质料或者特殊装置散热芯片来降温
  。

• 确
  ？煽啃裕涸诜庾肮ひ绽，可靠性是一个很是要害的权衡指标，由于芯片一旦脱离特定的理想化生产情形就容易损毁，以是必需在封测环节包管其可靠性
  。

•


二、芯片封测的主要办法

（一）前段工序

• 晶圆减

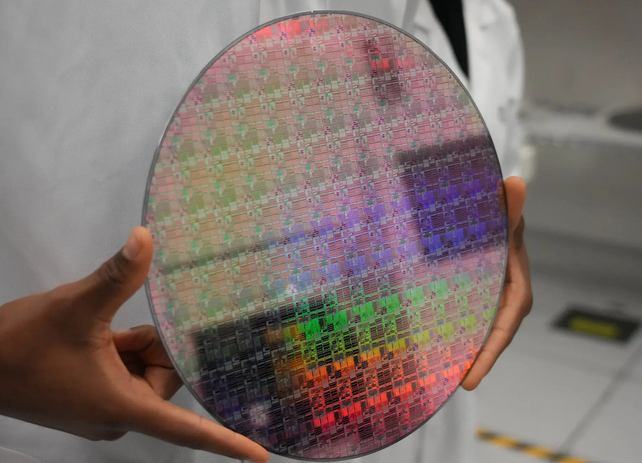

  。╳afer grinding）：刚生产出的晶圆（wafer）需要对其背面举行减薄操作，使厚度抵达封装要求
  。在背面磨片历程中，要在正面粘贴胶带来；さ缏非，比及研磨完毕后，再把胶带去除
  。

• 晶圆切割（wafer Saw）：把晶圆粘贴到蓝膜上，接下来将晶圆切割成为一个个自力的芯片个体，即Dice，然后对这些Dice举行洗濯操作，从而让芯片进入下一步流程的时间处于清洁状态
  。

• 光检查：在切割后的芯片个体上举行光检查环节，主要目的是筛查出在晶圆切割等前期工序中是否泛起了残次品，确保后续举行封测的芯片基本是及格产品 []
  。

•


• 芯片贴装（Die Attach）：这个阶段包括芯片贴装操作，并且为了避免氧化要对银浆举行固化，还要举行引线焊接
  。这一系列的操作是为了将芯片更好地装置在响应的位置，使得后续的毗连事情可以有用开展 []
  。

（二）后段工序

• 注塑：使用EMC（塑封料）将产品封测起来，它能够避免外部攻击，同时借助加热使其硬化
  。此历程中塑封料包裹着芯片，为芯片提供外部的；ひ约疤囟ǖ男巫唇峁沟裙π []
  。

• 激光打字：使用激光在产品上刻下诸如生产日期、批次等等响应的内容
  。这样可以使得产品的批次、生产时间等信息变得清晰，有助于产品识别、质量追溯等多个方面 []
  。

• 高温固化：这一办法主要是为了；C内部的结构，通过高温处置惩罚能够消除内部应力，让芯片在结构上越发稳固可靠 []
  。

• 去溢料：在芯片制作历程中可能会泛起边角溢料的情形，以是要举行修剪边角的事情，确保芯片的外观尺寸切合要求以及功效不受影响 []
  。

• 电镀：电镀处置惩罚可以提高芯片的导电性能，增强其可焊接性，从而使得芯片在后续与其他电路元件毗连的时间能够越发稳固地传输信号 []
  。

• 切片成型检查残次品：这一办法是为了最终确定芯片是否及格，要对切片成型后的芯片举行仔细检查
  。只有通过了这个FT测试（Final Test）的产品才华够对外出货，确保流向市场的芯片是经由层层筛选后的及格产品 []
  。

三、芯片封测流程中的要害手艺

（一）封装手艺层面

• 差别封装质料的选择与应用：凭证芯片的用途、性能要求以及本钱等多种因素，可选择金属封装、陶瓷封装、塑料封装等
  。金属封装具有较好的散热性能和屏障性能，适用于一些对散热和抗滋扰要求较高的芯片；陶瓷封装的耐高温性能、化学稳固性都较量强，经常用于高端芯片或者特殊情形下的芯片封装；塑料封装本钱低、可塑性强，应用很是普遍，尤其在民用电子装备中的芯片封装使用率很高
  。差别封装质料在物理特征、电学特征方面各具优劣，需要连系现实需求举行科学选择 []
  。

• 引脚毗连相关手艺：

• 焊接手艺立异：在将芯片的引脚与封装器件或者电路板毗连的时间，焊接是一个要害环节
  。例如线缆焊接（Wire Bonding），这种焊接方法使用金属丝（通常是金线）将芯片引脚与外部的毗连点毗连起来
  Ｉ杏泻肝颍˙GA球）焊接，它通过在芯片底面的焊盘上设置许多细小的焊锡球来实现与电路板的毗连
  。焊接手艺的优劣直接影响芯片与外部电路毗连的稳固性和可靠性
  。若是焊接保存虚焊等情形，可能会导致电路断路或者信号传输异常等严重问题
  。

• 提高引脚密度的相关结构手艺：现代芯片向着多功效化偏向生长，对引脚的需求越来越多，这就要求引脚结构越发合理和高密度
  。例如球栅阵列（BGA）封装手艺，通过阵列式的引脚结构（焊锡球），在较小的空间内设置了较多的引脚；尚有无引脚封装（WLP）手艺，虽然没有古板的引脚，可是通过特殊的结构方法在芯片尺寸缩小的情形下依然能够实现高引脚密度的毗连 []
  。

（二）测试手艺层面

• 功效测试手艺：

• 自动化功效测试装备：关于芯片的功效测试，通常接纳自动化测试装备（ATE）
  。这些装备具备高度自动化、多功效性和高精度的特点
  。高度自动化意味着可以在无需大宗人工干预的情形下执行州测试使命，节约人力本钱和提高测试效率；多功效性体现为能够对芯片举行诸如数字电路功效、模拟电路功效、混淆电路功效等多种类型的测试，从而周全评估芯片是否抵达设计功效要求；高精度则包管了对芯片功效的准确丈量和准确评估，确保测试效果的可信度高
  。

• 测试程序的优化：针对差别类型的芯片，要编写或优化适合的测试程序
  。测试程序需要确保对芯片各个功效
  ？榈娜植馐，不留功效测试的死角
  。例如关于具有重大逻辑功效的芯片，测试程序要对种种逻辑运算情形举行模拟验证，阻止泛因由测试不周全而使某些功效缺陷未被发明的情形
  。并且测试程序还要凭证芯片设计的更新和应用场景的转变一直优化刷新，确保测试的准确性和高效性
  。

• 可靠性测试手艺：

• 多情形因素下的测试：为了确保芯片在差别事情情形下的可靠性，需要举行多情形因素下的测试
  。好比温度测试，要将芯片袒露在差别的温度情形下（从低温情形如 -40°C到高温情形如85°C - 125°C不等），视察芯片在冷启动、热启动以及恒久在差别温度下稳固事情的性能体现
  。湿度测试则要考察芯片在差别湿度情形下是否会泛起性能衰减或者短路等故障
  。别的，还要举行振动测试、抗静电测试等，模拟芯片在现实运输、使用历程中可能遇到的种种倒运情形因素的影响
  。

• 耐用性和寿命测试手艺：通过一些加速老化测试手艺来评估芯片的耐用性和寿命
  。例如在高于正常事情电压或者温度的条件下让芯片运行一准时间，然后检查芯片的性能指标是否仍然在及格规模内，以此来推断芯片在正常使用条件下的使用寿命和可靠性情形
  。这种加速老化测试要依据科学合理的实验模子举行操作，确保测试效果的可参考性
  。

四、芯片封测流程实例剖析

以通俗消耗电子装备中的一款CPU芯片为例：

（一）前期准备阶段

• 首先，这款芯片在晶圆制造完成后，晶圆厂会凭证芯片封测厂的要求对晶圆举行起源的检测，主要是确保晶圆的基础质量，好比晶圆上的电路是否完整、有否制造瑕疵等
  。

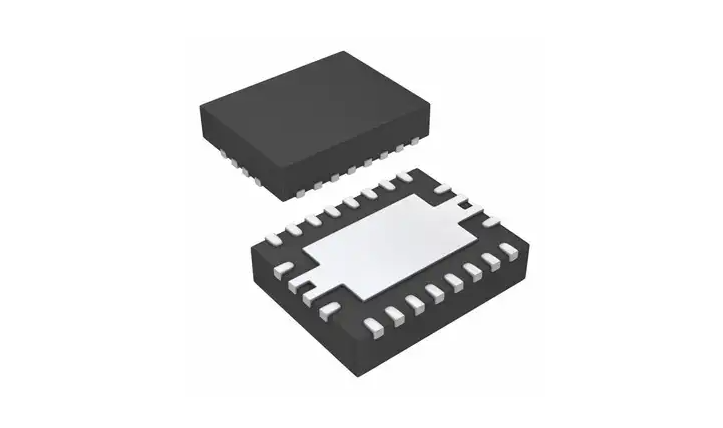

• 封测厂拿到晶圆后进入封装环节的前期准备，选择适合的封装质料，由于是消耗电子装备使用，要思量本钱因素，一样平常接纳塑料封装质料，并且要凭证CPU芯片的引脚数目、功耗等确定封装形式，如这种CPU可能适合接纳方形扁平无引脚（QFN）封装形式，由于它适合于外貌贴装且能知足一定的引脚和散热需求
  。同时，准备好如环氧树脂等粘结质料、封装用到的框架等相关质料
  。

（二）前段工序执行情形

• 晶圆减薄时，凭证QFN封装的厚度要求，将晶圆背面举行打磨使厚度降低到合适数值
  。减薄历程中的手艺要害是要准确控制厚度，由于这个厚度是后续各个工序顺遂举行的基础，若是过薄可能导致芯片懦弱易碎，若是过厚则可能影响整个封装的结构或者导致与其他装备的适配问题
  。

• 随后举行晶圆切割，使用高精度的切割装备将晶圆凭证芯片的巨细切割成单独的Dice
  。这个历程需要注重切割的精度和对切割后芯片的清洁，以阻止切割爆发的残渣、碎屑对芯片造成污染或者损伤芯片电路
  。例如，切割历程中的一些细小金属残渣可能会导致电路短路
  。

• 光检查环节通过自动化的光学检测装备对切割后的芯片举行逐片扫描，检测的精度可以抵达微纳米级别，能够发明芯片外貌是否有划痕、电路是否有断点等州残次品特征
  。若是发明次品，就做上标记并且将其分类出来，不进入下一环节
  。

• 芯片贴装历程中，将芯片准确地安排在封装框架内（这关于QFN封装来说框架结构和芯片的贴合精度要求高），接纳环氧树脂举行粘贴，并完成银浆固化避免氧化，然后举行引线焊接
  。由于是CPU芯片，引线的结构和焊接质量直接影响到芯片与外部装备（如主板）的数据传输稳固性，以是焊接历程中的焊接手艺参数（如焊接温度、焊接压力等）要严酷控制
  。

（三）后段工序希望

• 注塑环节，接纳特定的塑料封装料对芯片举行包裹注塑
  。在注塑历程中，控制注塑的温度、压力和速率等参数，确保封装料匀称地充满整个封装空间，阻止泛起空泡等缺陷
  。注塑形成的外壳形状关于QFN封装不但起到；ば酒淖饔，还影响到它在PCB板上的装置和散热性能等
  。

• 激光打字在芯片外貌打上型号、生产批次等标识，标记的位置要准确且深度要适中，确保标识清晰可辨且不影响芯片的性能
  。例如不可由于标记过深而损坏芯片内部电路
  。

• 高温固化关于稳固芯片内部结构极为主要，在高温固化炉中凭证划定的温度曲线（好比从升温到恒温再到降温的历程）举行处置惩罚
  。这个历程中的温度曲线是凭证封装质料和芯片性能要求设定的，若是温度控制不当可能会导致封装质料与芯片之间爆发应力进而影响芯片的性能或者恒久稳固性
  。

• 去溢料主要是去除注塑历程中在芯片边沿爆发的多余塑料，使芯片的形状规整，这个历程使用自动化的修边装备举行准确修整
  。

• 电镀环节通过电镀装备在芯片的引脚或者指定的外貌镀上一层导电性能优异的金属层，提高芯片的导电和焊接性能
  。电镀的金属层厚度、匀称度都需要严酷控制，不匀称的电镀层可能导致信号传输的差别性或者焊接时接触不良等问题
  。

• 最后切片成型检查残次品时，对芯片举行周全的质量检查，包括外观检查、功效测试等
  。外观检审查芯片的整体形状、标记是否正常等；功效测试会毗连到专门的测试装备上，对芯片举行数据读取、指令执行等功效举行测试，只有完全切合要求的芯片才华成为及格产品出货
  。

五、芯片封测流程的优化要领

（一）工艺参数优化

• 温度相关的优化：在多个工序中温度是一个要害的控制参数
  。例如在焊接历程中，差别的焊接质料和芯片引脚材质可能需要差别的最佳焊接温度，温度过高可能导致焊点氧化或者芯片内部结构受损，温度过低则可能导致焊接不牢靠
  。通过准确的实验探索和理论盘算，可以找到最佳的温度参数，并且接纳高精度的温控装备来准确实现这个温度控制
  。像在芯片高温固化环节，找到能够完全消除内部应力同时又差池芯片性能造成影响的温度规模，如通过接纳数据收罗装备监控芯片在差别温度固化后的应力情形，凭证收罗的数据举行剖析获得最佳固化温度区间
  。

• 压力参数调解：像晶圆减薄时研磨的压力、芯片贴装时的粘贴压力以及注塑时的压力都需要优化
  。若是晶圆减薄时研磨压力过大，可能会使得晶圆外貌平整度变差或者爆发厚度不匀称的情形；芯片贴装时粘贴压力不稳固可能会导致芯片粘贴不牢靠或者移位；注塑时压力若是不对理，就会爆发好比注塑不完全或者封装料溢出速度过快无法控制等问题

  ？墒褂么衅鞯茸氨缸既氛闪亢图嗫卣庑┭沽Σ问，凭证现实的丈量效果来调解到最佳的压力数值
  。

（二）装备与质料升级

• 接纳更先进的测试装备：古板的测试装备在功效的多样性、测试速率、测试精度方面可能保存缺乏
  。好比关于一些高速信号传输芯片的测试，新型的高速自动测试装备（ATE）能够提供更高的测试频率和更准确的信号丈量，从而能够更周全地检测芯片在高速信号传输下的各项性能指标
  。并且随着芯片向更高集成度生长，一些测试装备也引入了更智能的诊断功效，可以凭证测试效果快速定位芯片保存的故障可能位于哪个
  ？椤⒛奶跸呗返
  。

• 选择高性能的封装质料：从基础的封装；ず托阅苄枨筇嵘龇，在已有的塑料、陶瓷、金属等封装质料基础上，开发一些新性能的质料或者对现有的质料举行刷新
  。例如研发出散热性能更好且成内情对较低的新型塑料封装质料，或者刷新陶瓷封装质料的韧性，使其在包管高可靠性的同时能够镌汰在制造历程中的破损率
  。

（三）质量监控系统强化

• 生产全历程的质量追溯：在芯片封测历程中，从晶圆进入工厂最先到最终制品出货的每一个办法都建设详细的生产资料纪录，当泛起质量问题时能够快速地通过这些纪录的数据追溯到哪一个环节泛起了问题
  。例如纪录每一批晶圆的泉源、每一个芯片的切割时间、用的是哪个批次的封装质料等信息，以及每个芯片在各个测试环节的详细测试数据等
  。

• 抽样检测到全样本检测的逐步推进：古板的抽样检测可能保存一定的漏检危害，关于一些高可靠性要求或者高本钱的芯片封测，可以逐步增添检测的规模甚至实现全样本检测，确保每一个流向市场的芯片都是完全及格的产品
  。虽然全样本检测面临本钱压力和磨练效率的挑战，可以使用智能化的测试装备和算法，提高全样本检测历程的效率从而降低本钱
  。

芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

·         污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

·         这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

·         尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。
