LED封装最新手艺效果

LED封装在质料和工艺等方面有了一系列新效果。

• 散热质料的立异

• 在新近的LED封装手艺里，高导热陶瓷基板的生长十分显著。例如金属陶瓷基板，由金属粉末和陶瓷粉末混淆烧结而成，它连系金属的高导热性和陶瓷的耐高温性，对大功率LED封装意义很大。氮化铝陶瓷基板因优异的导热性、电绝缘性和机械强度，被普遍应用于高亮度LED封装。碳化硅陶瓷基板有着更高的导热性、耐压强度和低的热膨胀系数，适用于超大功率与高频LED封装。

• 石墨烯散热基板用于LED封装提升导热性能，这种质料拥有精彩的热传导能力，可以将LED爆发的热量迅速散发出去，能够有用地解决LED在高功率事情时热量积累的问题，从而提高LED的事情稳固性和使用寿命。

• 铋基质料的使用可以降低芯片的热阻，能确保热量快速散发，阻止芯片因温度过高性能受到影响。氮化镓质料在降低芯片能耗的同时，还增强了芯片的载流能力和光输出效率，既提升了LED的能效，也使得LED的光输出越发稳固和匀称，且氮化镓质料化学稳固性好、机械强度高、价钱相对较低，加工工艺简朴，还能有用地降低本钱并提高芯片的性价比，使芯片可应用于更多情形和场景，也有助于降低维护本钱等优点。

• 芯片工艺与结构的优化

• 在一些高亮度LED芯片上p - n两个电极的位置设计得更靠近，这样的结构使得芯片在发光效率及散热能力方面均有提高。别的，大功率LED的生产接纳磷颇良的激光消融（Laserlift - off）及金属黏合手艺（metalbonding），使得LED外延晶圆能够从GaAs或GaN长晶基板移走，并黏合到金属基板上或者一些具有高反射性与高热传导性的物质外貌上。这样可以让大功率LED提高取光和散热能力，从而提升整个LED的性能体现。

• 尚有氮化物质料在芯片中的运用。氮化物质料增强了芯片的载流能力，可以有用地降低芯片的事情温度，其较高的光透过率、折射率、优异的热稳固性都有助于提高芯片的光输出功率、效率和可靠性，同时可以改善芯片内部的温度、电流密度和光强的匀称性，还能降低芯片的本钱以及扩大芯片的应用规模，从基础上提升了LED芯片的品质与性能，推动了LED封装手艺的生长。

• 倒装芯片手艺的生长也对LED封装有很大孝顺。倒装LED芯片的电气面朝下，光从蓝宝石衬底取出，不需要从电流扩散层取光，以是可以加厚不透光的电流扩散层，增添电流密度。覆晶要领将GaN LED芯片倒接合于散热基板上，没有了金线焊垫的阻碍，有助于提升亮度，且在无引线覆晶封装结构通过共晶/回流焊接手艺将电极接触面镀层为锡（Sn）或金（Au） - 锡等合金的水平电极芯片直接焊接于镀有金或银的基板上，抵达牢靠芯片、电气毗连和热传导三者兼顾的效果，这种封装形式对大电流高功率LED芯片的封装有很好的效果。

LED封装手艺的生长历程与现状

LED封装手艺生长历程

• LED封装手艺起步于较为简朴的结构。最初是引脚式（Lamp）封装，这种封装形式生长最早且最为成熟，接纳金属丝作为引脚。它为早期LED的使用提供了基础，但体积较大、结构不敷紧凑。

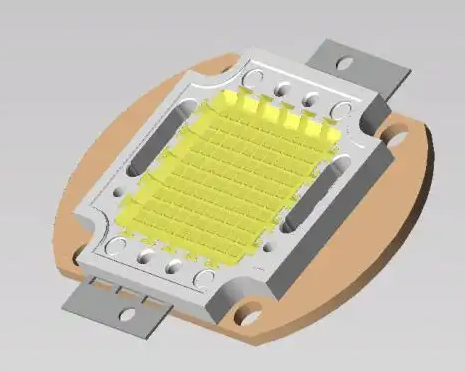

• 随着电子装备小型化的需求，贴片式（SMD）封装泛起。这种封装大大减小了LED的体积和重量，能够允许较大电流通过，不过它保存出光效率低和散热难题的问题。之后随着多芯片封装手艺生长出了基板外貌组装（CoB）封装。将裸露的芯片直接贴装在电路板上，通过键合引线与电路板键合，然后举行芯片的钝化和掩护。它具有光线柔和、线路设计简朴、高本钱效益、节约系统空间等优点。

• 远程荧光（RP）封装手艺作为一种新型封装形式兴起，能够爆发匀称的白色光，具有寿命较长、发光效率高、光色空间漫衍匀称等优点，成为现在研究热门之一。

• 从中国LED封装生长来看，有古板正装封装用LED芯片、有引线覆晶（Flip - Chip）封装用LED芯片和无引线覆晶封装用LED芯片等几种结构。正装封装接纳银胶或白胶将芯片牢靠在基板上，通过引线实现电气毗连，这种封装方法的芯片制备和封装工艺较量成熟，但保存电极、焊点、引线遮光，热传导途径长和热传导系数低等弱点。有引线覆晶封装通过导热粘结胶将LED倒装芯片牢靠在基板上，再使用金线举行电气毗连，它去除了部分遮光因素，传热效果较好，但热传导途径仍较长且大电流遭受能力有限。无引线覆晶封装是现在较新生长起来的，通过共晶/回流焊接手艺将水平电极芯片直接焊接于基板，在电气毗连、牢靠芯片和热传导方面体现优异，被以为是未来封装的偏向之一。

LED封装手艺生长现状

• 封装结构现状

• 在LED封装结构方面，多种形式并存。贴片式（SMD）封装依旧获得普遍应用，尤其在中低端市场，依附其本钱低、易于自动化生产的优势占有一定份额。基板外貌组装（CoB）封装在照明、显示等领域应用增多，如商业照明领域，其光线柔和且线路设计简朴等优点获得施展。

• 新型封装结构一直涌现，例如一些特殊结构用于知足差别特殊应用的需求，像针对高功率LED的封装结构在散热等方面做了特殊设计，接纳具有更好散热性能的质料和散热通道结构等。

• 封装质料现状

• LED封装在质料方面，芯片有正装结构、倒装结构、笔直结构、三维笔直结构等典范封装结构。正装结构较为成熟，但散热效果欠佳；倒装结构很好地解决了散热问题；笔直结构散热虽好可是生产难度较大，生产工艺尚有待进一步生长。

• 关于荧光粉，黄色YGA荧光粉是制造白光常用质料，随着照明需求多样化，红色、绿色等其他种类的荧光粉使用也逐渐普遍起来。热界面质料的选择也至关主要，导热黏胶剂、导电银胶和锡胶等常用的热界面质料的性能一直获得优化改善，以便提升LED的散热效果，进而提高LED的整体性能和寿命。

未来LED封装手艺的走向展望

高效能偏向生长

• 高功率密度和热治理将是重点偏向：随着对LED照明的高性能需求增添，特殊是如汽车照明、高亮度舞台照明以及户外大型显示屏等领域，LED需要在高功率条件下稳固运行。因此，未来的封装手艺肯定会聚焦在提高功率密度的同时解决好散热问题，例如接纳越发高效的散热质料和散热结构设计等手段。像接纳具有更高导热系数的散热衬底，或者设计新型的微通道散热结构的陶瓷基板等。

• 提升光效方面：包括提高芯片自身发光效率以及封装工艺对光提取效率的提升。研究新的芯片结构和质料组合来增强芯片内部的光子爆发和撒播效率；从封装结构上优化光学设计，例如接纳更细密的反射镜、透镜结构来镌汰光线在封装内部的反射损失，使得更多的光能可以射出封装体。

智能化偏向生长

• 系统集成智能化：LED封装将与物联网和传感器手艺举行深度连系，实现照明系统的远程控制、状态监测等功效。例如，在智能修建中的照明系统里，可以依据情形光线强度、职员活动情形自动调解LED灯光的亮度和颜色等。这需要在封装结构或者封装质料里集成一些传感器器件并且包管其高可靠性运行，还需要优化电路设计以便实现信号传输和控制功效。

• 自顺应光功效：通过智能控制芯片和相关算法的融入，封装后的LED能够自顺应地调解发光特征。好比凭证被照射物体的颜色和材质自动调解光的色温、显色性等参数，提供最佳的视觉效果，并且尚有可能依据情形温度、湿度等因素调解光输出功率以延伸使用寿命。

环？梢涣蛏

• 环保质料普遍应用：从质料的选择上，会越来越多的接纳可接纳、无迫害的化合物，镌汰铅、汞等有害物质的使用。例如镌汰环氧树脂等古板可能含有害物质的质料在封装中的使用，使用越发环保的有机硅质料或者生物基质料等。

• 可接纳设计理念普及：LED封装产品的设计从一最先就顾及接纳使用的便当性。例如接纳易于拆解的结构设计，当产品抵达使用寿命终点时，可以利便地疏散各个部件，使得芯片、基板、荧光粉等质料能够划分举行接纳或者再处置惩罚。

目今LED封装行业的立异趋势

向更小尺寸advance

• 在芯片上追求更小的尺寸。随着芯片制造手艺一直进化，更小的芯片能够在单位面积上集成更多的LED单位，一方面可以提高区分率，如在显示领域可以知足高清、超高清显示的需求，另一方面有助于镌汰本钱，像在一些大规模生产的小型LED照明产品中，镌汰芯片尺寸直接降低了质料本钱。

• 在封装结构上实现微型化。例如芯片级封装（CSP）手艺，它将LED芯片的基板去除直接将芯片贴在PCB板上然后举行线路毗连封装，这种封装形式体积小、光效高、节能环保且可靠性高。除了CSP之外，尚有微型LED（Micro - LED）封装手艺也是朝着更小尺寸生长的典范。Micro - LED接纳微米级的小型LED芯片，具有极高的区分率、超薄、低功耗和高光效等优点，正在逐渐成为显示屏、智能手机、平板电脑和可衣着装备等领域的新兴手艺，虽然现在受到本钱和手艺工艺的限制，可是未来的生长潜力重大。

多芯片集成与多功效集成趋势

• 多芯片集成化：将多个芯片集成封装以提高光通量以及实现更多功效。如在照明领域，多颗差别颜色（RGB）的芯片集成封装制造精彩彩富厚且可调理的照明灯具，知足如室内装饰照明、舞台灯光等对颜色多样化需求的场景。在显示领域，多芯片集成有利于提升显示的亮度和色域等。

• 多功效集成趋势：在封装历程中融合多种功效，除了基本的发光功效之外还连系传感器功效（如光线传感器、温度传感器等）、电路掩护功效、调光功效等。好比在一个封装？橹型本弑盖樾喂庀呒觳夂推局で樾喂庀咦远鞴獾墓π，或者具有过热掩护自动降低功率的功效等，这使得LED封装产品越发智能化、多功效化。

封装工艺优化立异

• 在固晶工艺方面，新的工艺要领一连泛起。例如共晶焊接工艺，相比古板的银浆固晶，共晶焊接可以先将芯片焊接于散热基板或热沉上，然后再把整件芯片连散热基板焊接于封装器件上能有用增强器件散热能力，提高发光功率。并且在共晶焊接历程中可以通过手艺手段如加入助焊剂、接纳具有无邪和稳固温度控制的共晶固晶机台来包管焊接质量和效率，还可在有氮气或混淆气体装置下避免氧化，镌汰LED短路时机。

• 在封装整体工艺上接纳自动化智能化水平更高的装备和流程。使用先进的图像识别手艺实现芯片定位与装置的高精度操作；接纳自动化检测装备在线检测封装历程中的质量问题，做到实时发明并纠正，从而提高封装产品的良品率。

LED封装最新手艺的应用领域

汽车照明领域

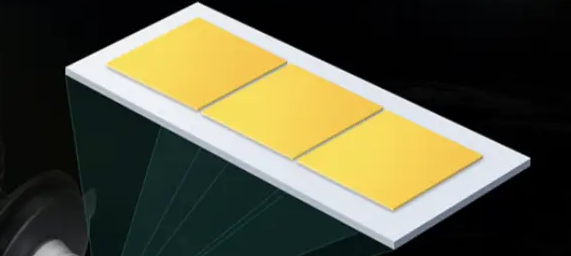

• 汽车前装照明，如大灯、雾灯等主要照明部件。在这些应用场景中，需要高亮度、高可靠性以及可顺应差别情形条件（如崎岖温、湿润等）的LED封装产品。如接纳磷七导热陶瓷基板封装手艺的LED大灯，可以知足汽车大灯高功率下长时间稳固事情的需求，同时包管了优异的光输出效果，提升驾驶清静性。

• 汽车内部照明包括仪表盘、车内气氛灯等。这里的LED封装需要知足节能、雅观以及智能化控制需求。例如，接纳Mini - LED或Micro - LED封装手艺的仪表盘背光源可以提供高清晰度的显示效果，并且通过智能控制实现差别光线强度和颜色的调理，营造恬静的驾驶情形。同时，这些小型化封装手艺可以凭证汽车内部紧凑的空间举行无邪设计和装置。

显示领域

• 显示屏方面：

• 户外大显示屏应用场景，例如都会广场、体育场馆中的巨型显示屏。这些显示屏需要超高亮度和优异的散热性以顺应长时间事情和种种天气条件。新型的高功率封装手艺（HP）能够知足户外大显示屏对能源效率及稳固性的要求。

• 在户内显示屏场景如聚会室显示屏、商业广告显示屏等，对显示效果的色彩还原度、区分率要求较高。这内里部份接纳了SMD封装手艺，像贴片式封装结构较为紧凑、色彩还原度好等优点能够较好地施展；尚有COB封装手艺因其集成度高、发光匀称的特征也被普遍用于室内显示屏。

• 在新兴的微型显示器领域，如VR / AR装备中的显示器，Micro - LED封装手艺的应用潜力重大。由于其超薄、低功耗和高光效等特点，可以在知足装备小体积、高区分率需求的同时，提供清晰、逼真的视觉体验。

• 背光应用方面：在电视机、条记本电脑清静板电脑等装备的背光应用中，封装手艺凭证差别装备需求而有所区别。例如，Mini - LED封装手艺在高端电视机背光方面获得应用，由于其高比照度、宽色域等优点，可以提高液晶显示屏的图像质量；在条记本电脑背光中，SMD封装手艺以其本钱低、易于大宗生产的特征被普遍接纳。

照明领域

• 家用照明方面：通俗家庭照明里，基础的白炽灯和荧光灯正逐渐被LED照明灯具取代。在这个历程中，大宗使用了性能稳固、本钱较低的SMD封装手艺的LED灯胆和灯带，供应室内基本的照明需求。并且一些智能照明灯具将多功效集成其中，如接纳新型封装手艺集成了传感器和调光功效的LED吸顶灯，可以依据房间内的职员活动自动调理亮度，或者凭证情形光线变换色温营造恬静的室内光情形。

• 商业照明方面：如阛阓、超市、旅馆等场合，关于照明的要求不但仅是提供亮度，更是要营造出一种商业气氛。因此高峻空间常用高功率的COB封装LED灯具来提供高亮度的大面积照明，而在一些需要重点照明的商品展示区，接纳具有高显色性、光束聚焦性能好的特殊封装结构的LED射灯。并且，一些智能化的商业照明系统通过接纳新颖的LED封装手艺并集成控制芯片，可以实现凭证客流量、营业时间等因素举行照明结构调解和灯光强度调理等高级功效。

国际上LED封装最新手艺动态

在国际上，LED封装手艺一直生长并且具有差别生长特点。

• 在研发投入方面

• 蓬勃国家（如美国、日本、韩国等）的一些大型企业投入大宗资金和人力到LED封装手艺研发上。这些企业往往使用自己强盛的手艺储备和研发实力探索新的封装质料、结构和工艺。例如日本的企业在LED封装中的质料科学研究方面处于领先职位，在一些高性能陶瓷基板或者特种荧光粉的研发上效果显著；而美国的企业则着重于将高科技手艺（如纳米手艺、MEMS手艺等）引入到LED封装领域探索新的封装手艺偏向，如基于MEMS工艺的LED芯片封装手艺等通过差别偏向的探索开发实验在LED封装手艺上取得新的突破。

• 在应用推广方面

• 在国际高端市场，如欧洲豪华汽车品牌的汽车照明会率先接纳最新的LED封装手艺效果，之后这种手艺会逐步向中低端汽车产品线扩散。例如激光大灯手艺，其中LED封装部分就包括着最新和高端的封装手艺手段，如特殊的散热结构、高精度光学设计等元素，先在少数高端汽车旗舰车型上使用，然后逐渐应用在更多高端汽车产品线上，最终向通俗汽车产品推广。

• 在新兴科技产品领域，美国硅谷等地的科技企业在其高端智能手机、头戴式显示装备（如高端VR / AR装备）等产品中起劲接纳新型LED封装手艺，如Micro - LED封装手艺。通过这些科技企业强盛的市场推广能力和产品消耗引领能力，发动全球LED封装手艺朝着这些新兴手艺偏向生长。

• 在工业链相助方面

• 国际大型企业之间增强相助，像芯片制造商与封装厂商之间相助越发细密。例如三星这样的大型半导体企业既制造芯片又涉足封装营业，会在内部举行整合工业链优势资源应用到LED封装新品开发上；尚有一些国际芯片制造商与专门的封装装备制造商相助配合开发适用于新型封装工艺的装备，提高封装工艺的效率和质量。这种工业链上差别企业环节之间的深度相助有助于加速LED封装新手艺的研发、立异和市场化历程。

功率LED洗濯剂W3210的产品特点：

1、PH 值呈中性，对铝、铜、镍、塑料、标签等敏感质料上显示出绝佳的质料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，质料环保；气息清淡，使用液无闪点，使用清静，不需要特另外防爆步伐。

4、由于PH中性，减轻污水处置惩罚难度。

功率LED洗濯剂W3210的适用工艺：

W3210水基洗濯剂适用于在线式或批量式喷淋洗濯工艺，也可应用于超声洗濯工艺。

功率LED洗濯剂W3210产品应用：

W3210可以应用于差别类型的焊剂残留的水基洗濯剂。产品为浓缩液，洗濯时可凭证残留物的洗濯难易水平，用去离子水稀释后再举行使用，清静环保使用利便，是电子细密洗濯高端应用的理想之选。

综上所述，车规级LED封装手艺是一个涉及多个方面的重大系统，需要知足严酷的汽车工业标准。随着汽车行业的快速生长，车规级LED封装手艺将一连进化，以知足一直增添的市场需求。
