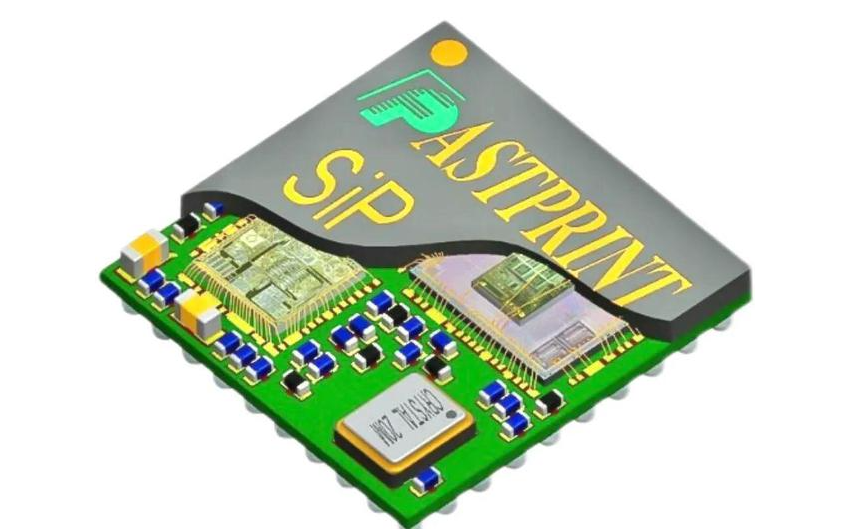

微波毫米波SiP三维集成陶瓷封装手艺

微波毫米波SiP（System in Package）三维集成陶瓷封装手艺是一种先进的封装手艺，它将微波毫米波器件、电路和系统集成在一个封装内，以实现高性能、小型化和低本钱的目的。这种手艺在无线通讯、雷达、传感器等领域有着普遍的应用和生长潜力。

SIP手艺的优势

SIP（System in Package）手艺通过将多种功效整合在一个器件里，可以实现高密度多层互连、内埋无源元件和气密性封装，从而集成数字、模拟、RF/微波电路。这种手艺的优点在于它可以缩小射频系统整体尺寸，提高性能，是实现系统级封装的主要途径。

陶瓷封装质料的特点

陶瓷封装质料因其高导热性、高电绝缘性、高化学稳固性等优点，普遍用于高温、高频率、高功率等卑劣情形下的微波毫米波封装。陶瓷质料的这些特征使得它们成为微波毫米波封装的理想选择，能够提供稳固的性能和长寿命。

三维集成手艺的应用

三维集成手艺在微波毫米波封装中饰演着主要角色。通过接纳三维多层LTCC（低温共烧陶瓷）手艺，可以在统一多层结构中集成多种电路，这关于实现系统级封装（SIP）至关主要。LTCC手艺的高密度多层互连能力，使得它可以集成射频组件，如滤波器、天线、传输线等，从而进一步缩小了射频系统的尺寸，提高了性能。

微波毫米波封装手艺的生长趋势

随着5G、6G等新一代通讯手艺的生长，微波毫米波封装手艺将继续施展主要作用。未来，这项手艺将越发注重高性能、小型化、集成化和多功效化。新质料和新工艺的一直涌现，将为微波毫米波封装手艺的生长带来新的机缘和挑战。

综上所述，微波毫米波SiP三维集成陶瓷封装手艺是现代电子封装领域的一个主要生长偏向，它连系了SIP手艺的高集成度优势、陶瓷质料的优良特征和三维集成手艺的高效互连能力，为高性能电子装备的小型化和高性能化提供了可能。

SiP系统级封装芯片洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
