晶圆级封装的五项基本工艺先容和先进封装洗濯剂先容

尊龙凯时科技宣布时间：2025-01-07 ? 4842 Tags：晶圆级封装基本工艺晶圆级封装洗濯剂

一、晶圆级封装基本工艺概述

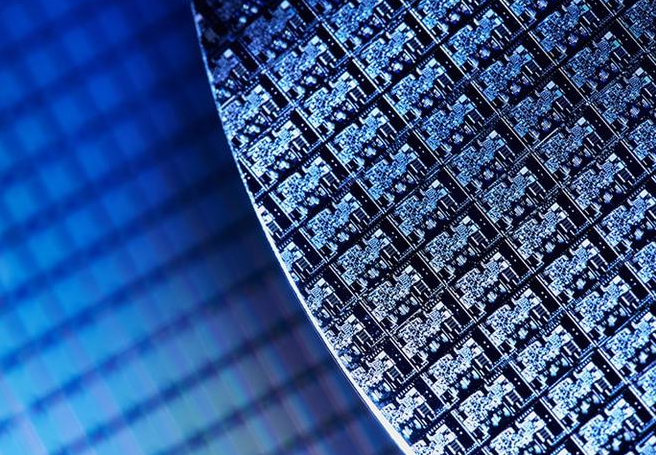

晶圆级封装（Wafer Level Packaging，WLP）是一种在晶圆切割成单独芯片之前就举行封装的手艺。它主要包括扇入型晶圆级芯片封装（Fan - In WLCSP）和扇出型晶圆级芯片封装（Fan - Out WLCSP），并且其特点是在整个封装历程中晶圆始终坚持完整。另外，重新分派层（RDL）封装、倒片（Flip Chip）封装及硅通孔（TSV）封装通常也被归类为晶圆级封装，只管这些封装要领在晶圆切割前仅完成了部分工序。

二、晶圆级封装的五项基本工艺先容

（一）光刻（Photolithography）工艺

光刻工艺是晶圆级封装中的要害办法，其主要目的是在晶圆上绘制电路图案。光刻工艺基于这样一种原理：使用光刻胶（一种光敏聚合物）对光的差别反应特征来实现图案的绘制。

涂覆光刻胶：首先要将光刻胶涂覆在晶圆外貌。常见的涂覆要领有旋涂（Spin Coating）、薄膜层压（Film Lamination）和喷涂（Spray Coating）。旋涂是将粘性光刻胶涂覆在旋转着的晶圆中心，借助离心力使光刻胶向晶圆边沿扩散，从而形成匀称厚度的光刻胶层。光刻胶的厚度与粘度和转速有关，粘度越高转速越低，光刻胶就越厚。不过，关于晶圆级封装特殊是倒片封装，要形成焊接凸点，光刻胶层厚度需抵达30μm至100μm，单次旋涂很难抵达该厚度，这时可能需要重复旋涂光刻胶并多次举行前烘操作。而薄膜层压要领在初始阶段就能使光刻胶薄膜抵达所需厚度，处置惩罚历程不会造成晶圆铺张，本钱效益更高，特殊是在所需光刻胶层较厚的情形更适用。关于外貌很是粗糙的晶圆，则可接纳喷涂要领来坚持光刻胶厚度的匀称性。
前烘（Soft Baking）：涂覆光刻胶后，需要举行前烘操作，这是为了去除光刻胶中的溶剂，从而确保粘性光刻胶能保保存晶圆上并且维持其原本的厚度。
曝光（Exposure）：前烘完成后，将通过掩模把所需要的图案投射到晶圆外貌的光刻胶上。光刻胶分为正性光刻胶（Positive PR）和负性光刻胶（Negative PR），正性光刻胶在曝光后会软化，以是使用正性光刻胶时需在掩模去除区开孔；负性光刻胶在曝光后则会硬化，因此需在掩模的保存区开孔。晶圆级封装通常接纳掩模瞄准曝光机（Mask Aligner）或步进式光刻机（Stepper）作为光刻工艺装备。
显影（Development）：曝光后的晶圆外貌光刻胶需要举行显影操作，显影是使用显影液来消融因光刻工艺而软化的光刻胶的工艺。显影要领包括水坑式显影（Puddle Development，将显影液倒入晶圆中心，并举行低速旋转）、浸没式显影（Tank Development，将多个晶圆同时浸入显影液中）和喷淋式显影（Spray Development，将显影液喷洒到晶圆上）。经由这些办法后，光刻胶就形成了所需的电路图案，光刻图案主要用于在绝缘层上绘制图案，进而建设电镀层，并通过刻蚀扩散层来形成金属线路。

（二）溅射（Sputtering）工艺

溅射工艺属于物理气相沉积（PVD）工艺中的一种，主要用于在晶圆外貌形成金属薄膜。

溅射的原理在于：在真空情形下爆发等离子体，使用离子束去轰击靶材（通常为金属），然后使靶材上的金属颗粒脱落并沉积在晶圆外貌，从而形成匀称的金属薄膜。在举行溅射之前，要准备好真空情形并在其中装置好靶材。之后引入溅射气体（如氩气），高压电场作用下，氩气会被转化为等离子体。而薄膜沉积历程中，等离子体中的离子对靶材的轰击导致原子溅射并落在晶圆上举行薄膜沉积，沉积的金属颗粒具有一致的偏向性。
薄膜的组成与作用：在晶圆级封装中，溅射形成的金属薄膜经常起着多种作用。在倒片封装中，若是晶圆上形成低于凸点的金属薄膜，被称为凸点下金属层（UBM，Under Bump Metallurgy），它通常由两层或三层金属薄膜组成。以由钛、铜和镍组成的薄膜为例，钛层可增强晶圆粘合性，作为黏附层；铜层可在电镀历程中提供电子，作为载流层；镍层可阻止镀层和金属之间形成化合物并具有焊料润湿性（Wettability），作为扩散阻挡层。在重新分派层（RDL）和晶圆级芯片尺寸封装（WLCSP）等封装工艺中，金属层主要作用是形成金属引线，故通常由可提高粘性的黏附层和载流层组成。

（三）电镀（Electroplating）工艺

电镀工艺是在晶圆级封装里形成金属线路的一个要害环节。

电镀办法：先是将晶圆浸入电镀液中，然后在电流作用下，电镀液中的金属离子在晶圆外貌爆发还原反应，从而在晶圆外貌形成一层金属层。接着，要举行后处置惩罚操作，包括光刻胶去胶（PR Striping）和金属刻蚀（Metal Etching）等工序，目的是去除多余的光刻胶和金属层，进而形成所需的金属线路图案。这些图案可充当扇入型WLCSP的引线、重新分派层封装中的焊盘再漫衍以及倒片封装中的凸点等功效。

（四）光刻胶去胶（PR Stripping）工艺

光刻胶去胶工艺是晶圆级封装流程中用于去掉多余光刻胶的须要办法，通常在电镀工艺之后举行。

去胶主要流程：第一步是选择合适的去胶液，所选择的去胶液要能有用消融光刻胶，同时不可对晶圆外貌的金属层造成损害。然后，应用去胶液到晶圆外貌，常见的应用要领包括浸泡、喷淋等方法。最后，需要举行晶圆外貌的洗濯等操作，以此去除去胶液和已消融的光刻胶，从而为后续的金属刻蚀工艺做好铺垫，确保该工艺能够顺遂举行[]。

（五）金属刻蚀（Metal Etching）工艺

金属刻蚀工艺是晶圆级封装中用以形成金属线路的最后一道工序。

工艺原理：通过化学刻蚀或者等离子体刻蚀等要领，去除晶圆外貌多余的金属层，最终形成想要的金属线路图案。该工艺形成的线路图案能够用于扇入型WLCSP的引线、重新分派层封装中的焊盘再漫衍，和倒片封装中的凸点等功效。别的，研发合适的水基洗濯剂并配合相宜的洗濯工艺，可以为芯片封装条件供清洁的界面条件，这有助于包管金属刻蚀工艺的效果以及整个封装的质量。

三、晶圆级封装五项基本工艺的详细办法

（一）光刻工艺详细办法

光刻胶涂覆准备：凭证晶圆外貌状态、所需光刻胶厚度等因素选择合适的涂覆要领（旋涂、薄膜层压或喷涂）。若接纳旋涂，将光刻胶安排于旋转的晶圆中心，确定合适的转速等参数，若是想通过单次旋涂获得相对厚的光刻胶层，可以降低转速同时选择较高粘度的光刻胶，但要注重到关于某些封装（如倒片封装）需求厚度（30μm - 100μm），单次旋涂很难抵达，可能需要多次旋涂。而薄膜层压关于厚光刻胶层能起始就抵达厚度要求且不造成晶圆铺张，相宜厚光刻胶需求时。喷涂对粗糙外貌的晶圆坚持光刻胶厚度匀称有优势。
前烘操作：将涂覆光刻胶后的晶圆放入前烘装备，设定合适温度与时间参数，以将光刻胶内溶剂去除掉，坚持光刻胶粘性并维持原本厚度，详细的温度和时间参数需要依据光刻胶类型等因素确定。
曝光实验：使用掩模瞄准曝光机或步进式光刻机对晶圆举行曝光操作。若是是正性光刻胶，将掩模需要去除区开启让光照射；若为负性光刻胶，则掩模保存区开启接受光照。在曝光装备中设置准确的参数，确保掩模上的图案精准地转移到晶圆光刻胶外貌。
显影处置惩罚：凭证光刻胶类型选取合适的显影要领（水坑式显影、浸没式显影或喷淋式显影）。关于水坑式显影，要控制好显影液用量以及晶圆低速旋转的速率；浸没式显影要关注显影液浓度以及浸泡晶圆的时间等；喷淋式显影则要调解好显影液喷洒的压力和流量等参数，从而确保将光刻工艺软化后的光刻胶消融到准确的水平，进而形成最终的电路图案『』。

（二）溅射工艺详细办法

真空情形与靶材准备：将溅射装备内部抽真空，营造真空情形，然后将金属靶材（凭证要形成的金属薄膜性子选择，好比形成UBM可能选择钛、铜、镍等金属的靶材）装置到装备特定位置，包管靶材装置稳固，毗连优异。
溅射气体引入与等离子体爆发：将高纯氩气（依据溅射工艺需求气体可能为氩气或者其它合适气体）等溅射气体引入到溅射装备反应腔室内。在装备的高压电场部分施加足够高的电压，使氩气电离转化为等离子体，要准确设定电场强度、气体流量等参数以包管等离子体的形成质量。
薄膜沉积：在等离子体稳固形成后，离子最先轰击靶材。调解离子能量与轰击时间以及晶圆相关于靶材的位置等参数，使从靶材溅射出来的金属原子匀称沉积到晶圆外貌形成金属薄膜。薄膜的厚度、匀称性等特征通过这些参数的准确调控得以知足差别封装工艺要求。

（三）电镀工艺详细办法

电镀前准备：将制作有光刻图案且涂有光刻胶的晶圆浸入特定的电镀液（凭证最终要形成的金属层如铜层、金层等来选择合适的电镀液）中，并且合理毗连好电镀装备的电极，包管晶圆浸入电镀液中的深度合适并且在电镀历程中有匀称的电流漫衍，可能需要借助专门的夹具等装置来牢靠晶圆位置。
电镀操作：开启电镀电源，设置合适的电流参数、电镀时间等以控制电镀沉积历程。如形成厚的金属线路时需要较大电流且较长时间，此时要亲近注重由于电镀历程中可能泛起的发热、电流漫衍不均等问题，通过装备的冷却装置或者优化电极漫衍等来确保电镀质量。
后处置惩罚操作：电镀完成后，取出晶圆并先举行光刻胶去胶处置惩罚，选择合适的去胶液和对应的工艺（浸泡、喷淋去胶液等方法）去除光刻胶，再举行金属刻蚀操作，接纳化学刻蚀或等离子体刻蚀等要领凭证预先设计的线路图案去除多余的金属层，最终获得切合要求的金属线路。

（四）光刻胶去胶工艺详细办法

去胶液选。憾跃г餐饷惨淹瓿傻缍频那樾尉傩衅拦。若是是形成铜线路基础上的光刻胶去胶，就需要选择对铜层无侵蚀作用，同时能够高效消融光刻胶的去胶液；若是金或者其它金属线路则要凭证金属性子举行去胶液挑选，要依据产品手册以及以往实验效果甚至举行小批量测试来确定最合适的去胶液。
去胶液应用：若是接纳浸泡方法，要凭证晶圆尺寸选择合适巨细的容器艳服去胶液并将晶圆完全浸泡，确定浸泡的时间，通常依据差别型号光刻胶和去胶液的消融标准时间规模，浸泡历程中可适当搅拌溶液确保消融匀称。关于喷淋方法，则要设计好喷淋装备的喷头结构，使去胶液匀称喷洒到晶圆各个部分，注重控制好喷淋的压力和流量。
清洁处置惩罚：去胶液浸泡或者喷淋完成后，使用高纯度的洗濯液（如去离子水或者专门的芯片洗濯液）对晶圆举行洗濯操作，要多次冲洗直至将晶圆外貌的去胶液和消融的光刻胶彻底扫除清洁，同时可以连系超声波洗濯等手段提高洗濯效果，洗濯后通过干燥装置（如氮气吹干或者真空干燥等方法）对晶圆举行干燥处置惩罚，避免残留的水渍等对后续工序的影响。

（五）金属刻蚀工艺详细办法

刻蚀准备：凭证要刻蚀的金属层（如铝层、铜层等）选择适当的刻蚀要领（化学刻蚀或等离子体刻蚀）。若是化学刻蚀，要准备好对应的刻蚀液（如刻蚀铝的特定混淆溶液）；若是接纳等离子体刻蚀则要选择合适的反应气体（如关于某些金属刻蚀可接纳三氯化硼和氯气的混淆气体等），并调解好刻蚀装备（如反应腔室的压力、气体流量等参数）。
刻蚀实验：若是是化学刻蚀，将晶圆放入刻蚀液中一段时间，在这段时间内，刻蚀液与金属层爆发化学反应将多余的金属逐步去除，需要注重时间和温度的控制，由于差别的金属刻蚀速率对时间和温度有特定要求。关于等离子体刻蚀而言，开启刻蚀装备后，反应气体在电场作用下形成等离子体，等离子体中的活性离子与金属外貌爆发反应实现刻蚀，历程中要准确调控电场强度、功率、气体流量以及刻蚀时间等参数来包管刻蚀的精度以及图形转移的准确性。
后处置惩罚检查：刻蚀完成后取出晶圆，再次用洗濯液举行洗濯以去除刻蚀历程中爆发的残留物，然后使用光学显微镜、电子显微镜等装备对晶圆外貌刻蚀形成的金属线路举行检查，审查线路的完整性、精度、金属层厚度是否抵达预期要求，若是发明缺陷要实时追溯工艺历程举行调解刷新。

四、晶圆级封装基本工艺的原理和特点

（一）光刻工艺原理和特点

原理：光刻是一种基于光化学反应的图形转移手艺。光刻胶对特定波长的光具有迅速性，当袒露在光照下，光刻胶内部分子结构会依据其是正性照旧负性光刻胶爆发差别的反应（如正性光刻胶曝光区域高分子链断开变得可溶，负性光刻胶曝光区域则爆发聚合变得不溶）。通过掩模限制光线的撒播路径从而使晶圆外貌光刻胶上泛起出掩模上特定的图案，经由显影就实现了电路图案从掩模到晶圆光刻胶层的转移。
特点：光刻工艺具有很高的精度，可以制作出很是细腻的图形。能够在小面积的芯片上形成高度重大的电路图案，这也是现代集成电路能够一直提高集成度的基础。然而，光刻工艺装备腾贵，制造历程关于情形要求高（例如关于温度、尘？帕Ｊ榷加醒峡嵯拗疲，并且光刻胶自己也是一种细腻化学品，本钱也较高，工艺办法相对较多且重大，稍微的参数控制不当就可能导致产品的失败。

（二）溅射工艺原理和特点

原理：溅射属于物理气相沉积，主要原理是在高真空情形下，通过将氩气等惰性气体电离形成等离子体，等离子体中的高能离子在电场加速下撞击靶材。靶材原子在离子的撞击下获得足够能量后脱离靶材外貌并飞向晶圆，在晶圆外貌沉积形成薄膜。这个历程中入射离子的能量、撞击角度等都会影响溅射原子的能量和运动偏向，进而影响薄膜的质量和性能。
特点：溅射工艺可以在差别的质料外貌形成匀称的薄膜，包括一些较量难熔的金属。由于是物理历程，相关于化学沉积而言禁止易引入杂质。能准确控制薄膜的厚度、层结构（如多层金属薄膜组成凸点下金属层时）和因素，适用于种种金属薄膜在晶圆外貌的沉积需求。不过，溅射装备较量腾贵，工艺运行本钱较高（如氩气的消耗等）且溅射速率相对某些化学气相沉积方法较慢，大规模生产时可能会限制产能。

（三）电镀工艺原理和特点

原理：电镀是一种电解历程，依据电化学原理。晶圆作为阴极浸入到含有欲镀金属离子的电镀液中，另外选取合适的金属或者石墨等作为阳极。当接通电源后，阳极爆发氧化反应消融出金属离子增补到电镀液中，同时电镀液中的金属离子在阴极（晶圆外貌）获得电子被还原成金属原子并沉积在晶圆外貌。随着电镀时间的增添和电流巨细的控制，晶圆外貌的金属层逐渐加厚形成所需的金属线路。
特点：电镀工艺可以在晶圆外貌形成较厚的金属层，这是如制作凸点等一些需要一定厚度金属结构的须要工艺。能够较量无邪地控制金属层的厚度，并且凭证差别线路需求可在差别区域划分镀差别金属。可是该工艺相对重大，电镀液需要按期剖析和调解其因素，以确保电镀质量；后处置惩罚（如去胶和刻蚀）要求较高并且电镀历程中可能因金属离子漫衍不匀称等泛起质量问题（如厚度纷歧致、外貌粗糙度问题等）。

（四）光刻胶去胶工艺原理和特点

原理：光刻胶去胶是一种消融历程。整个工艺基于选择合适的化学溶剂（去胶液），去胶液中的化学因素能够与光刻胶分子相互作用，从而使光刻胶分子剖析或者消融在去胶液中。关于差别类型光刻胶（正性、负性以及差别因素、服役状态下的光刻胶），需要选择适配的去胶液。并且一些去胶工艺会接纳辅助手段，如加热、超声波振荡等，以提高去胶效率。
特点：光刻胶去胶工艺是后续工艺的前置包管工序，去胶效果很洪流平影响后续金属刻蚀等工序的质量。工艺看似简朴，但去胶液的选择有时间需要重复调试，确保能高效去除光刻胶同时；ぞг餐饷财渌峁。并且洗濯历程同样主要，残留去胶液可能导致多种问题如影响金属与晶圆的附着力、电路短路等。操作历程中也要阻止因去胶液使用不当（如浸泡时间过长、冲洗太过等）对晶圆或者已有金属结结构成损害。

（五）金属刻蚀工艺原理和特点

原理：金属刻蚀工艺有化学刻蚀和等离子体刻蚀等多种方法；Э淌粗饕ㄊЭ淌，是使用化学溶液与金属爆发化学反应将不需要的金属部分消融去除。例如，某些酸对铝金属的刻蚀。等离子体刻蚀则是在真空腔室内，通过反应气体电离形成等离子体，等离子体中的活性粒子与金属原子爆发反应使之酿成挥发性的化合物而被去除。
特点：该工艺是形成最终准确金属线路的要害一步？梢跃嫉仄局ぴは壬瓒ǖ耐及冈诰г采暇傩屑庸，去除多余的金属部分；Э淌赐ǔ＞哂薪虾玫难≡裥，但各向异性较差，可能在刻蚀历程中引起横向钻蚀等问题。等离子体刻蚀各向异性好，能够实现高精度图案转移，但装备重大并且工艺控制难度较大，需要严酷控制相关的气体组成、流量、功率等多种参数才华包管刻蚀的质量和稳固性。

五、晶圆级封装五项基本工艺的应用案例

（一）光刻工艺应用案例

在高端集成电路芯片的制造与封装中，光刻工艺不可或缺。如在CPU、GPU芯片的制造，光刻被用来建设微米甚至纳米级别的电路图案。例如现在先进的7nm、5nm芯片手艺的实现，光刻工艺手艺在高区分率掩模制作、极紫外光刻（EUV）等手艺希望下突破了古板光刻极限，在极其细小的芯片面积内绘制出数十亿甚至上百亿个晶体管的毗连线路图案。另外，在图像传感器芯片（如CMOS传感器）的制造历程中，光刻手艺用于形成像素阵列、信号处置惩罚电路等种种细腻的电路和光学结构，包括微透镜、彩色滤光片等相关结构的精准定位和制作也是基于光刻工艺的高准确性来实现的。

（二）溅射工艺应用案例

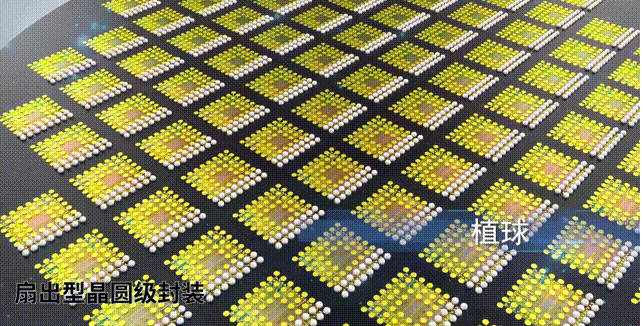

在扇出型晶圆级芯片封装（Fan - Out WLCSP）中，溅射工艺被普遍用于形成凸点下金属层（UBM）。UBM旨在为后续制作的焊点或者金属凸点提供优异的毗连基础，涉及到多层金属薄膜的溅射沉积，例如钛/铜/镍三层结构，其中钛作为黏附层增强与晶圆外貌硅或者钝化层的结协力，铜作为载流层为电镀历程供应电子以便形成厚的凸点金属层，镍作为扩散阻挡层，阻止焊点质料与下层金属之间爆发扩散和反应，从而提高焊点的可靠性和恒久稳固性。别的，在LED芯片封装中，溅射工艺可用于在芯片电极上层沉积金属反射层（如铝层），提横跨光效率。

（三）电镀工艺应用案例

电镀工艺在内存芯片（如DDR4、DDR5等）的封装历程中施展要害作用。内存芯片的数据引脚（金手指）经常需要通过电镀工艺形成一层厚厚的金层，以确保优异的电学毗连性能、耐侵蚀性和插拔耐久性。在逻辑芯片的扇入型晶圆级芯片封装（Fan - In WLCSP）里，电镀工艺用来构建从芯片内部电路毗连到外围焊点的细密引线。另外，在功率半导体芯片（如IGBT）的封装环节，电镀工艺可用于在芯片引脚或者散热电极部分举行厚铜层的电镀，增强电流承载能力和散热能力。

（四）光刻胶去胶工艺应用案例

在多层金属布线结构的芯片封装时，每一层金属布线完成电镀之后都要举行光刻胶去胶工艺以便举行下一层的加工。好比在先进的3D - NAND闪存芯片制造以及之后的封装历程中，由于具备多层存储单位结构，每一层光刻、电镀之后的光刻胶去胶操作就极为主要。这关系到上层加工时下层图案的完整性、金属层之间的绝缘性以及芯片整体的电气性能。若是光刻胶去除不完全，残留的光刻胶在后续高温工艺下碳化等可能会破损已有的金属线路或者爆发短路等问题。

（五）金属刻蚀工艺应用案例

在射频（RF）芯片的封装中，金属刻蚀工艺用于形成特定频率下的电感和电容的高精度金属图案。例如，将大面积的金属层刻蚀成重大的螺旋形状来作为电感元件，或者刻蚀出梳状结构形成平行板电容等结构，通过准确的金属刻蚀工艺能够精准控制元件的参数（如电感值、电容值）。在系统级芯片（SoC）封装中，从芯片内部差别功效？榈酵獠抗芙诺南呗方峁故羌卮蟮，金属刻蚀工艺认真把大面积金属层凭证设计要求刻蚀成种种细腻的线路和图案，知足功效？橹涞牡脱映佟⒏叽硗ㄑ缎枨蟮。

晶圆级封装洗濯剂W3300先容:

晶圆级封装洗濯剂W3300是一款适用电子组装、元器件、半导体器件焊后洗濯的水基洗濯剂。该产品能够有用去除半导体元器件、电路板组装件等助焊剂、锡膏焊后残留物。W3300适用于超声波洗濯工艺，配合去离子水漂洗，能抵达很是好的洗濯效果。W3300具有优异的兼容性，可以兼容用于电子装配、晶圆凸点和先进封装制造历程和洗濯历程中的质料兼容。

晶圆级封装洗濯剂W3300的产品特点：

1、处置惩罚铝、银等特殊是敏感质料时确保了极佳的质料兼容性。

2、能够有用扫除元器件底部细小间隙中的残留物，洗濯后焊点坚持灼烁。

3、洗濯速率快，效率高。

4、本产品与水相溶性好，易被水漂洗清洁。

5、配方中不含卤素因素且低挥发、低气息。

6、不含氟氯化碳和有害空气污染物。

晶圆级封装洗濯剂W3300的适用工艺：

晶圆级封装洗濯剂W3300主要用于超声波洗濯工艺。

晶圆级封装洗濯剂W3300产品应用：

W3300半水基洗濯剂主要用往复除电路板组装件、陶瓷电容器元器件等器件上的助焊剂和锡膏焊后残留物。
