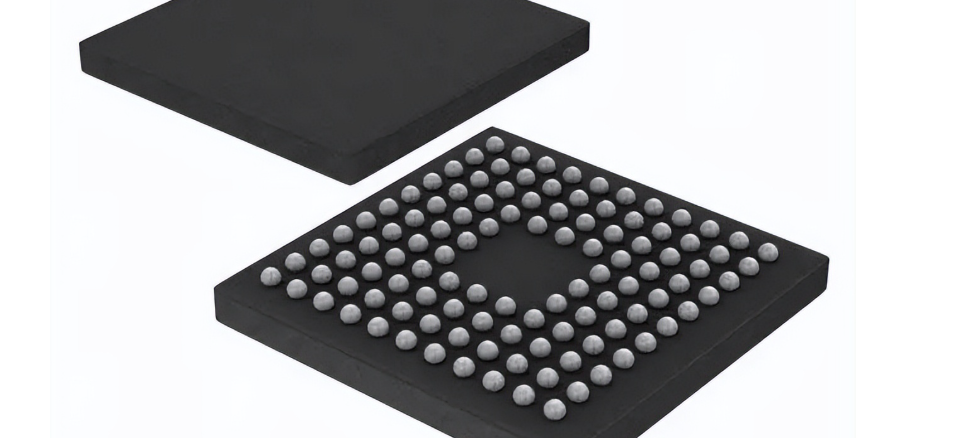

BGA（Ball Grid Array，球栅阵列）封装是一种高密度、高性能的芯片封装手艺，普遍应用于处置惩罚器、存储器、FPGA等高端芯片。其制造历程重大且细密，主要包括芯片准备、基板设计、焊球植球、回流焊接等办法。以下是BGA芯片封装工艺手艺制造历程的详细说明：

1. 芯片准备

• 芯片切割：

• 将晶圆上的芯片切割成单个裸片（Die）。

• 使用划片机或激光切割手艺，确保切割边沿平滑，阻止损伤芯片。

• 芯片测试：

• 对裸片举行电性能测试，筛选出及格的芯片。

• 芯片背面处置惩罚：

• 对芯片背面举行研磨和抛光，使其厚度切合封装要求。

• 须要时在背面涂覆导热质料（如导热胶）以改善散热性能。

2. 基板设计与制造

• 基板质料：

• 通常接纳多层有机基板（如BT树脂、FR-4）或陶瓷基板。

• 基板设计：

• 凭证芯片的引脚结构和电气性能要求，设计基板的布线层和焊盘。

• 基板上通常包括信号层、电源层和接地层。

• 基板制造：

• 通过光刻、蚀刻、电镀等工艺在基板上形成电路图案。

• 在基板外貌涂覆阻焊层（Solder Mask），；さ缏凡⒔缢岛概涛恢。

3. 芯片贴装

• 芯片粘接：

• 使用导电胶或非导电胶将芯片牢靠在基板上。

• 关于高性能芯片，可能接纳热界面质料（TIM）以提高散热性能。

• 芯片互连：

• 引线键合：通详尽金属线（如金线、铜线）毗连。

• 倒装芯片：通过焊球（Bump）直接毗连。

• 使用引线键合（Wire Bonding）或倒装芯片（Flip Chip）手艺将芯片焊盘与基板焊盘毗连。

4. 焊球植球

• 焊球质料：

• 通常使用锡铅合金（Sn-Pb）或无铅焊料（如Sn-Ag-Cu）。

• 植球工艺：

• 使用植球机将焊球准确安排在基板底部的焊盘上。

• 焊球直径通常为0.2mm至0.8mm，间距为0.4mm至1.27mm。

• 焊球牢靠：

• 通过助焊剂（Flux）将焊球暂时牢靠在焊盘上，避免移位。

5. 回流焊接

• 回流炉设置：

• 将贴装好的芯片和基板放入回流炉中。

• 设置温度曲线，确保焊球匀称熔化并形成可靠的焊点。

• 焊接历程：

• 预热阶段：使基板和焊球温度匀称上升。

• 回流阶段：焊球熔化并与焊盘形成冶金连系。

• 冷却阶段：焊点固化，形成稳固的电气和机械毗连。

6. 洗濯与检测

• 洗濯：

• 使用去离子水或溶剂洗濯基板外貌，去除助焊剂残留和污染物。

• 检测：

• X射线检测：检查焊球的完整性和焊接质量。

• 自动光学检测（AOI）：检查基板外貌的缺陷。

• 电性能测试：验证封装的电气毗连是否正常。

7. 封装成型

• 塑封：

• 使用环氧树脂等质料将芯片和基板封装起来，形成；げ。

• 塑封工艺包括注塑成型和压缩成型。

• 固化：

• 在高温下固化塑封质料，确保封装结构稳固。

8. 切割与分选

• 切割：

• 将封装好的基板切割成单个BGA封装芯片。

• 分。

• 凭证性能测试效果对芯片举行分类和分级。

9. 最终测试与包装

• 最终测试：

• 对封装完成的BGA芯片举行周全的功效和性能测试。

• 包装：

• 将及格的芯片放入防静电包装中，准备发货。

BGA封装的特点

• 优点：

• 高密度引脚，适合高性能芯片。

• 电气性能优异，信号传输速率快。

• 散热性能好，适合高功耗芯片。

• 弱点：

• 工艺重大，本钱较高。

• 焊接质量检测难度大，需要专用装备（如X射线检测仪）。

总结

BGA封装工艺手艺是现代半导体封装中的主要手艺之一，其制造历程涉及多个细密办法，包括芯片准备、基板设计、焊球植球、回流焊接等。随着电子装备向高性能、小型化偏向生长，BGA封装手艺将继续施展主要作用，并在先进封装领域（如3D封装、异构集成）中获得进一步生长和应用。

BGA芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。
