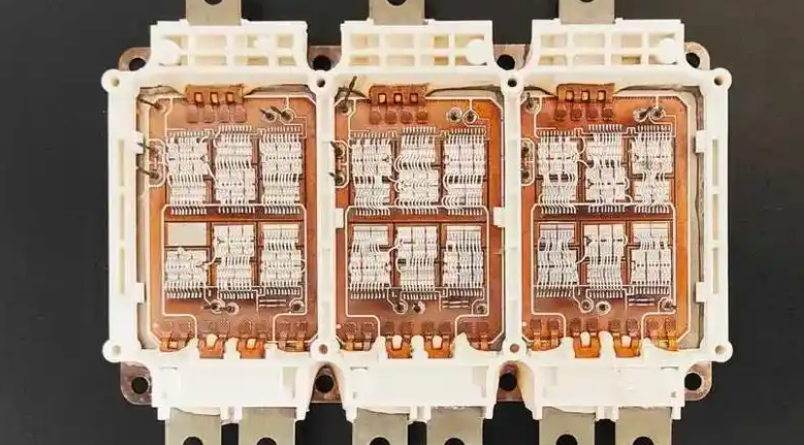

双面散热IGBT（绝缘栅双极型晶体管）作为一种高效散热的高功率器件，在电动汽车、新能源发电和工业驱动等领域备受关注。然而，其手艺实现和工业化仍面临一系列痛点和挑战，以下是详细剖析及解决思绪的探讨：

一、主要痛点与手艺难点

1. 结构设计与封装重漂后

• 问题：双面散热需在芯片两侧同时集成散热路径，导致封装结构重漂后大幅增添，古板单面焊接和引线键合手艺难以直接应用。

• 详细难点：

• 需要超薄芯片（如<100μm）以缩短热路径，但薄芯片易碎裂，制造和封装良率低。

• 两侧散热基板（如DCB陶瓷基板或金属基板）的对称性要求高，热膨胀系数（CTE）失配易导致热应力集中。

2. 散热质料与界面热阻

• 问题：双面散热对导热质料要求更高，但界面热阻和质料可靠性成为瓶颈。

• 详细难点：

• 古板焊料（如锡基合金）导热率低（<50 W/m·K），且高温下易爆发朴陋和老化。

• 芯片与基板、基板与散热器之间的多层界面热阻叠加，降低整体散热效率。

3. 制造工艺挑战

• 问题：双面焊接/烧结工艺的一致性和可靠性难以包管。

• 详细难点：

• 双面同时焊接时，温度曲线控制难题，易泛起局部过热或虚焊。

• 烧结银（Ag Sintering）手艺本钱高，且对外貌粗糙度和清洁度要求苛刻。

4. 恒久可靠性问题

• 问题：双面结构在温度循环和功率循环下的疲劳失效危害更高。

• 详细难点：

• 热应力集中在薄芯片和界面处，导致裂纹扩展或分层。

• 高湿度、振动等情形因素加速界面质料老化。

5. 本钱与工业化难度

• 问题：质料和工艺本钱高，量产一致性难以控制。

• 详细难点：

• 超薄芯片加工、高精度贴装装备依赖入口，初期投资大。

• 双面散热封装需专用生产线，与古板单面工艺不兼容。

二、解决思绪与手艺希望

1. 结构立异与封装优化

• 计划：

• 嵌入式封装设计：接纳无基板（Substrate-free）结构，直接通过金属化层毗连芯片两侧散热器（如英飞凌的.XT手艺）。

• 柔性缓冲层：在芯片与基板间引入柔性高分子质料（如聚酰亚胺），缓解CTE失配应力。

• 案例：三菱电机通过“双面直接水冷”设计，将热阻降低30%。

2. 先进质料应用

• 计划：

• 高导热界面质料：接纳纳米银膏（导热率>200 W/m·K）或石墨烯复合质料，替换古板焊料。

• 高性能基板：使用氮化硅（Si3N4）陶瓷或活性金属钎焊（AMB）基板，提升耐高温顺导热性能。

• 希望：罗姆半导体开发的Cu-AMB基板，热导率达380 W/m·K。

3. 工艺突破

• 计划：

• 低温烧结手艺：通过压力辅助烧结（<200°C）实现高可靠性毗连，镌汰热损伤。

• 激光辅助键合：使用激光局部加热，实现双面同步焊接，提升工艺一致性。

• 案例：富士电机接纳银烧结手艺，将功率循环寿命提升至古板焊料的5倍。

4. 可靠性增强手艺

• 计划：

• 多物理场仿真：通过COMSOL或ANSYS模拟热-机械应力漫衍，优化结构设计。

• 加速老化测试：开发针对双面散热的温度攻击（-55°C~175°C）和功率循环（ΔTj>100K）测试标准。

• 希望：安森美通过仿真优化，将热应力峰值降低40%。

5. 低本钱量产路径

• 计划：

• 晶圆级封装（WLP）：在晶圆阶段完成双面金属化和散热层集成，镌汰后续封装办法。

• 国产化装备替换：推动高精度贴片机和激光焊接装备的国产化，降低装备本钱。

• 案例：海内厂商斯达半导体已实现双面散热？榈墓婺；。

三、未来生长趋势

1. 集成化散热：将散热器与功率？橐惶寤杓疲ㄈ缰苯右豪浼桑，进一步降低热阻。

2. 宽禁带质料融合：SiC与IGBT混淆封装，使用SiC的高导热性提升局部散热能力。

3. 智能化监测：集成温度/应变传感器，实时监控器件康健状态，实现展望性维护。

四、总结

双面散热IGBT的焦点矛盾在于**“高效散热需求”与“结构/工艺/本钱限制”**之间的平衡。未来突破需依赖质料立异（如二维导热质料）、工艺升级（如晶圆级封装）和设计仿真协同优化。随着新能源汽车和可再生能源对高功率密度器件的需求激增，双面散热手艺有望在3-5年内实现本钱下探和规；τ。

IGBT功率器件芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
