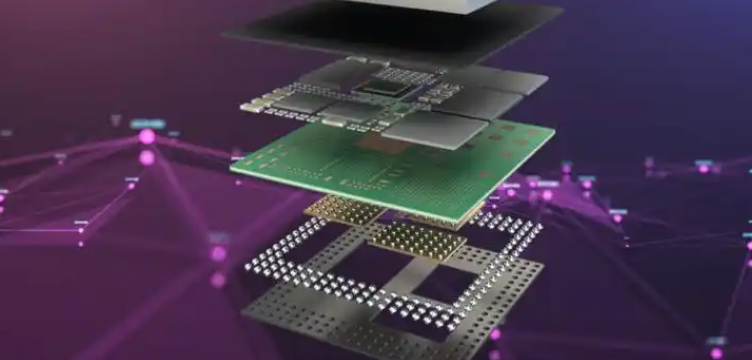

3D芯片封装手艺在现实市场中的应用场景主要集中在以下几个要害领域，连系手艺特点和行业需求形成了多样化的应用模式：

1. 高性能盘算与人工智能

• 应用场景：用于AI效劳器、GPU/CPU与存储器的笔直堆叠，显著提升数据带宽和算力效率
  。例如，AMD的Epyc处置惩罚器通过混淆键合手艺将盘算焦点与缓存集成，实现性能奔腾

  ；英伟达AI芯片接纳台积电CoWoS封装手艺提升算力密度
  。

•


• 手艺优势：通过缩短互连距离降低延迟（如HBM存储器的3D堆叠），支持大规模并行盘算需求
  。

2. 消耗电子与移动装备

• 智能手机/可衣着装备：在有限空间内集成处置惩罚器、存储器、传感器等多功效？
  。例如，图像传感器通过3D封装将像素阵列与处置惩罚电路笔直毗连，提升成像质量并缩小模组体积（应用于智能手机、无人机等）
  。

• 手艺特点：支持超薄设计（如CSP封装）和低功耗需求，知足便携装备的轻量化要求
  。

3. 汽车电子与自动驾驶

• 应用领域：车载雷达、自动驾驶芯片的异构集成，例如将处置惩罚器与高带宽存储器堆叠，提升实时数据处置惩罚能力

  ；5G通讯？橥ü3D封装降低信号消耗
  。

• 可靠性要求：顺应严苛情形（温度、振动），3D封装的热治理能力增强系统稳固性
  。

4. 数据中心与云盘算

• 场景需求：高密度效劳器芯片的散热优化，如CPU与缓存芯片的笔直堆叠镌汰互连功耗，同时通过硅通孔（TSV）手艺改善散热路径
  。

• 案例：台积电的SoIC手艺用于数据中心芯片，支持AI训练和推理使命的高效运行
  。

5. 异构集成与新兴手艺

• 多功效整合：将差别制程、质料的芯片（如逻辑芯片与光电子元件）集成，应用于光通讯和物联网装备
  。

• 未来趋势：4D封装手艺连系折叠基板设计，进一步扩展可衣着装备和柔性电子的应用场景
  。

•


行业竞争与手艺生长

三星、台积电、英特尔等巨头正加速结构3D封装手艺（如三星SAINT、台积电SoIC），目的笼罩AI芯片、HBM存储器等高端市场
。预计到2027年，3D封装市场规模将达150亿美元，成为半导体行业的焦点增添点
。

更多手艺细节和应用案例可通过原文链接进一步查阅
。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
