一、2.5D/3D封装手艺生长趋势剖析

1. 高密度集成与异构盘算驱动

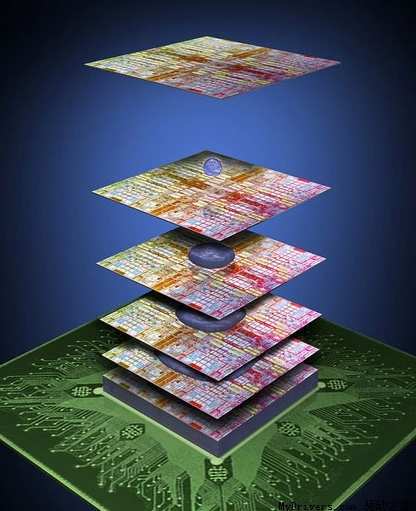

• 2.5D/3D封装通过中介层（硅、玻璃或有机质料）和笔直互连（TSV/TGV）实现多芯片异构集成
  ，解决了古板SoC在性能、功耗和面积上的瓶颈。随着AI、HPC、自动驾驶等领域对算力需求激增
  ，2.5D/3D手艺成为突破“存储墙”和“面积墙”的焦点计划。

•


• 应用场景：HBM存储堆叠、GPU与CPU的异构集成、Chiplet芯
  ；チ
  ，例如英伟达H100 GPU接纳台积电CoWoS封装
  ，三星I-Cube实现逻辑芯片与HBM的高带宽互联。

2. 手艺路径向混淆键合与质料立异演进

• 混淆键合（Hybrid Bonding）：取代古板微凸点
  ，实现更小间距（<10μm）的笔直互连
  ，提升带宽和能效。台积电SoIC手艺已实现3D堆叠的量产
  ，英特尔Foveros Direct接纳类似计划。

• 中介层质料多元化：硅中介层（CoWoS）主导高性能场景
  ，玻璃基板（如英特尔测试计划）因热膨胀系数可协调低本钱潜力成为新偏向
  ，有机中介层（低本钱但特征尺寸受限）则适用于中端市场。

3. 与Chiplet手艺的深度融合

• 2.5D/3D封装是Chiplet落地的要害载体
  ，支持差别工艺节点的芯粒异构集成。例如
  ，AMD的EPYC处置惩罚器通过3D封装整合盘算芯粒与缓存。

• 标准化历程：UCIe同盟推动芯
  ；チ涌谕骋
  ，加速生态构建。

4. 散热与可靠性挑战推动工艺升级

• 高密度堆叠导致热密度激增
  ，需新型散热质料（如碳化硅散热片）和液冷计划。同时
  ，TSV填充、应力控制等工艺要求提升
  ，推动装备与质料立异（如飞凯质料的暂时键合胶和ULA锡球）。

5. 工业链协同与产能扩张

• 台积电将CoWoS产能外包给封测厂（如日月光）
  ，缓解AI芯片供需缺口
  ；海内通过政策帮助（如“人工智能+”行动）推动质料、装备和封测协同突破。

•


二、海内外手艺比照

外洋手艺现状

1. 手艺领先者：

• 台积电：CoWoS（2.5D）和SoIC（3D）手艺垄断高端市场
  ，2024年CoWoS营收预计70亿美元
  ，支持英伟达A100/H100等AI芯片。

• 英特尔：EMIB（2.5D桥接）和Foveros 3D堆叠手艺
  ，2023年推出玻璃基板封装测试计划。

• 三星：I-Cube（2.5D）和X-Cube（3D）
  ，HBM与逻辑芯片集成能力突出。

2. 优势领域：

• 高密度互连（台积电CoWoS-S支持4x光罩面积）、混淆键合量产能力、成熟生态（UCIe同盟）。

海内手艺希望

1. 封测企业突破：

• 长电科技：XDFOI 2.5D封装手艺
  ，已用于4nm Chiplet芯片。

• 通富微电：7nm/5nm Chiplet计划量产
  ，AMD最大封测供应商。

• 甬矽电子：Bumping+FC+FT一站式平台
  ，2.5D微凸块专利获批。

2. 质料与装备：

• 飞凯质料：暂时键合胶、光刻胶、ULA锡球（50μm）填补国产空缺
  ，适配2.5D/3D封装。

• 政策支持：国家大基金三期聚焦先进封装
  ，推动工业链本土化。

差别与挑战

1. 手艺代差：海内3D封装以中低密度为主
   ，混淆键合尚未量产
   ；国际已实现10μm以下间距的3D集成（如台积电SoIC）。

2. 市场份额：全球先进封装市场CR6超70%（台积电/英特尔/三星主导）
   ，中国先进封装营收占比仅25%（全球41%）。

3. 生态短板：EDA工具、测试装备依赖入口
   ，玻璃基板等新质料生态未成熟。

总结

2.5D/3D封装手艺正向更高密度、更低本钱、更优热治理偏向迭代
，海内外差别主要体现在高端工艺和生态整合。海内需加速质料/装备突破（如混淆键合装备）、增强工业链协同（如晶圆厂与封测厂相助）
，以在AI芯片竞争中缩小差别。

先进芯片封装洗濯先容

·         尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

·         水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

·         污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

·         这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

·         尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。
