凭证2024年最新行业动态和研究报告，芯片封装手艺工艺的立异主要集中在高密度集成、多芯片异构整合和质料突破等方面。以下是2024年最具代表性的先进封装手艺工艺：

1. 3D封装与混淆键合手艺

• 3D堆叠封装：通过硅通孔（TSV）实现芯片笔直堆叠，显著提升集成密度和信号传输效率。该手艺在高带宽存储（HBM）和AI芯片中普遍应用。

•


• 混淆键合（Hybrid Bonding）：接纳铜-铜直接键合取代古板凸块（Bump），间距可缩小至微米级，支持更高互连密度和更低功耗，应用于CMOS图像传感器和3D NAND闪存。

2. 2.5D封装与硅中介层手艺

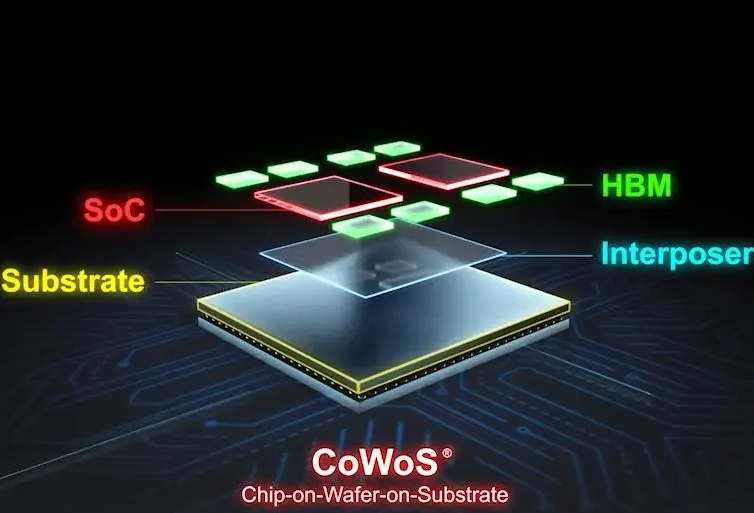

• 硅中介层（Interposer）集成：通过硅基中介层毗连多个芯片，实现高速互连，典范应用包括台积电CoWoS计划，效劳于GPU和HPC芯片。

•


• 硅桥（Silicon Bridge）手艺：局部替换全硅中介层降低本钱，如Intel的EMIB手艺，适用于移动终端和自动驾驶芯片。

3. 扇出型晶圆级封装（FOWLP）

• 高密度扇出（HDFO）：在晶圆级直接完成芯片重布线（RDL），无需基板，适用于5G射频？楹涂梢伦抛氨。

• 面板级扇出封装（FOPLP）：接纳更大面积的面板取代晶圆，提升生产效率和本钱优势，如SiliconBox的工厂结构。

4. 芯粒（Chiplet）异构集成

• 芯

  ；チ曜迹ㄈ鏤CIe）：通过标准化接口实现差别工艺节点的芯粒组合，例如AMD的EPYC处置惩罚器接纳多芯粒架构。

• 系统级封装（SiP）：集成处置惩罚器、存储、传感器等多功效？，应用于汽车电子和物联网终端。

5. 先进热治理与质料立异

• 嵌入式微通道散热：在封装内集成微型冷却通道，解决3D堆叠的散热难题。

• 低介电质料与柔性基板：接纳低K介质质料降低信号消耗，柔性基板支持可拉伸电子装备。

6. 晶圆级封装扩展手艺

• 晶圆级芯片尺寸封装（WLCSP）：直接封装裸片至靠近芯片尺寸，用于移动处置惩罚器和MEMS传感器。

• 倒装芯片（Flip Chip）优化：通过铜柱凸块（Cu Pillar）提升机械强度和热性能，应用于汽车电子。

行业趋势与挑战

• 装备与质料国产化：中国企业在RDL、TSV等焦点工艺装备上加大投入，如长电科技研发用度达14亿元。

• 本钱与良率平衡：3D封装和混淆键合需突破制造精度和缺陷控制难题。

如需更完整的工艺细节或手艺参数，可进一步查阅相关行业报告（如）。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
