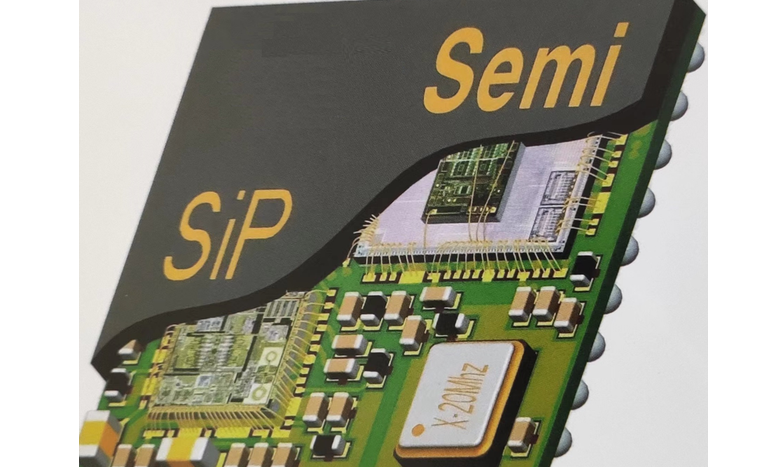

系统级封装（SiP）手艺作为半导体行业的主要生长偏向
，通过将多个功效？榧傻郊虻シ庾疤迥
，实现了电子产品的高性能、小型化和低功耗需求。以下从手艺生长、应用市场及工业链角度举行详细剖析：

一、SiP手艺生长历程与焦点手艺

1. 手艺演进

• 早期阶段（1990s）：SiP手艺最初应用于高端通讯装备（如手机、PDA）
  ，接纳古板封装手艺如BGA和WLP
  ，功效集成度较低。

• 成熟阶段（2000s）：多层SiP和倒装芯片手艺兴起
  ，显著提升集成度和信号传输效率
  ，应用扩展至消耗电子领域。

•


• 立异阶段（2010s至今）：3D封装、硅通孔（TSV）和混淆集成手艺推动SiP向更高密度生长
  ，适配5G、AI等新兴领域需求。

2. 焦点手艺突破

• 3D堆叠：通过笔直堆叠芯片缩小体积
  ，提升性能密度（如苹果芯片接纳此手艺）。

• 倒装芯片（Flip-Chip）：镌汰引脚数目
  ，提高信号传输效率
  ，降低厚度。

• 热治理手艺：解决多芯片集成带来的散热问题
  ，确保恒久稳固性。

二、应用市场剖析

1. 主流应用领域

• 消耗电子：智能手机、可衣着装备（如TWS耳机、智能手表）依赖SiP实现小型化与多功效集成
  ，苹果AirPods和Apple Watch是典范案例。

• 汽车电子：用于ADAS、车载娱乐系统
  ，要求高可靠性和耐高温性能
  ，市场规模年增速超15%。

• 通讯与物联网：5G基站、射粕习端？椋ㄈ缟淦德瞬ㄆ鳌⒐β史糯笃鳎┙幽蒘iP提升能效比。

• 医疗与工业：便携式医疗装备、工业控制器通过SiP实现重大功效集成。

2. 市场增添驱动因素

• 手艺需求：5G、AIoT对芯片性能与功耗提出更高要求
  ，SiP相比SoC具备更短开发周期和更低本钱。

• 政策支持：中国“十四五”妄想将SiP列为重点手艺
  ，推动本土工业链生长。

• 竞争名堂：国际龙头（如日月光、台积电）主导市场
  ，海内企业（长电科技、国星光电）加速追赶。

•


三、工业链与挑战

1. 工业链结构

• 上游：基板质料（如BT树脂）、EDA设计工具（如Cadence）和封装装备（如光刻机）。

• 中游：芯片设计（高通、华为海思）、制造（台积电、中芯国际）及封装测试（日月光、长电科技）。

• 下游：终端应用笼罩消耗电子、汽车、医疗等。

2. 要害挑战

• 手艺瓶颈：高密度互连（HDI）和电磁滋扰（EMI）仍需突破。

• 本钱压力：先进封装装备（如TSV工艺装备）依赖入口
  ，推高制造本钱。

• 生态整合：需增强设计-制造-封装协同
  ，提升国产化率。

四、未来生长趋势

1. 手艺偏向：向超薄化、异质集成（如光电子与MEMS融合）生长
   ，推动6G和量子盘算应用。

2. 市场展望：全球SiP市场规模预计2029年达825.6亿元
   ，中国占比将超30%。

3. 工业链升级：中国政策帮助下
   ，本土企业有望在基板质料和3D封装领域实现突破。

总结

SiP手艺依附其高集成度和无邪性
，已成为半导体行业应对多样化需求的焦点计划。未来需通过手艺立异和工业链协同
，解决热治理、本钱等挑战
，进一步拓展在AI、自动驾驶等领域的应用场景。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
