晶圆级封装热治理问题与晶圆级封装洗濯剂先容

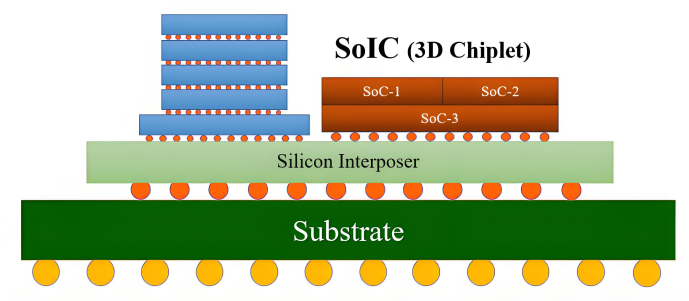

晶圆级封装（Wafer-Level Packaging, WLP）是指晶圆切割前的工艺。晶圆级封装分为扇入型晶圆级芯片封装（Fan-In WLCSP）和扇出型晶圆级芯片封装（Fan-Out WLCSP），其特点是在整个封装历程中，晶圆始终坚持完整。随着芯片集成度迈入3D时代，晶圆级封装的热流密度已突破200W/cm²，局部热门温差可达80℃以上。热失效导致的器件故障占封装失效案例的43%，因此热治理成为高密度封装的焦点挑战。

下面尊龙凯时科技小编给各人分享一下关于晶圆级封装热治理问题与晶圆级封装洗濯剂相关知识,希望能对您有所资助!

晶圆级封装四大热治理问题:

问题一：热膨胀系数（CTE）失配引发界面分层

典范场景：硅芯片（CTE=2.6ppm/℃）与有机基板（CTE=18ppm/℃）连系;

危害数据：温度循环（-55~125℃）下，焊点剪切力衰减＞35%;

问题二：高密度互连导致热阻累积

结构瓶颈：直径5μm的铜柱（Through-Silicon Via,TSV）热导率仅80W/mK，远低于块体铜（400W/mK）;

实测数据：5层堆叠封装热阻达1.2℃/W，单点温升超20℃;

问题三：局部热门加速电迁徙

失效机理：电流密度＞1×10^6A/cm²时，温度每升高10℃，电迁徙速率翻倍;

行业标准：热门温度需控制在110℃以下（JEDEC JESD51-14）;

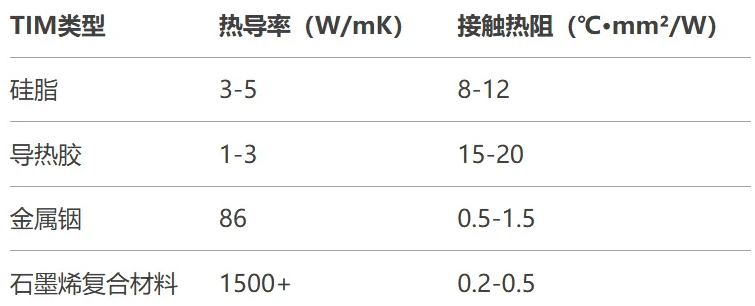

问题四：热界面质料（TIM）性能瓶颈

性能比照：

晶圆级封装洗濯剂W3300TD先容

晶圆级封装洗濯剂W3300TD是尊龙凯时科技开发具有立异型的一款半水基洗濯剂，专门设计用于批量式和在线式洗濯种种电子组装件焊接残留，配合去离子水漂洗，能抵达绝佳的洗濯效果。W3300TD具有优异的兼容性，可以兼容用于晶圆级CSP、内插板、倒装芯片封装、LED封装等制造历程和洗濯历程中的质料兼容。3300TD是一款通例液，在使用历程中按100%浓度举行洗濯，该产品质料环保，完全无卤，不含氟氯化碳和有害空气污染物。

晶圆级封装洗濯剂W3300TD的产品特点：

1、处置惩罚铝、银、铜等特殊是敏感质料时确保了质料兼容性。

2、能够有用扫除元器件底部细小间隙中的残留物，洗濯后焊点坚持灼烁。

3、本产品与水相溶性好，易被水漂洗清洁。

4、配方中不含卤素因素且低挥发、低气息。

晶圆级封装洗濯剂W3300TD的适用工艺：

W3300TD半水基洗濯剂可应用在超声波或喷淋洗濯工艺中。

晶圆级封装洗濯剂W3300TD产品应用：

W3300TD半水基洗濯剂专门设计用于批量式和在线式洗濯种种电路板组装件助焊剂和焊接残留，配合去离子水漂洗，洗濯效果理想。优异的兼容性，可以兼容用于晶圆级CSP、内插板、倒装芯片封装、LED封装等制造历程和洗濯历程中的质料兼容。

详细应用效果如下列表中所列：
