消耗类电子高端封装工艺手艺主要包括以下焦点类型，连系手艺特点与应用场景可归纳为：

一、晶圆级封装手艺（WLP）

1. 扇出型晶圆级封装（FOWLP）

• 直接在晶圆上完成封装，省去基板环节，显著缩小体积，适用于智能手机、可衣着装备的芯片封装。

• 典范应用：移动装备处置惩罚器、传感器芯片。

2. 晶圆级芯片尺寸封装（WLCSP）

• 封装尺寸与芯片相同，实现超薄化，适用于高密度集成的消耗电子产品。

二、三维堆叠封装手艺（3D Packaging）

1. 硅通孔手艺（TSV）

• 通过笔直互连实现多层芯片堆叠，提升性能并降低功耗，适用于高性能处置惩罚器和存储芯片。

• 案例：智能手机中的堆叠内存（如LPDDR5）。

2. 异构集成手艺

• 将CPU、GPU、存储器等差别工艺的芯片集成于统一封装，优化系统性能，应用于AI芯片和多功效？。

三、系统级封装（SiP）

• 多芯片？榧
  将多个功效芯片（如射频、电源治理）集成于简单封装，镌汰PCB面积，提升可靠性，常见于智能手表、TWS耳机等。

• 嵌入式封装
  将芯片嵌入基板内部，改善散热和机械强度，适用于高集成度移动装备。

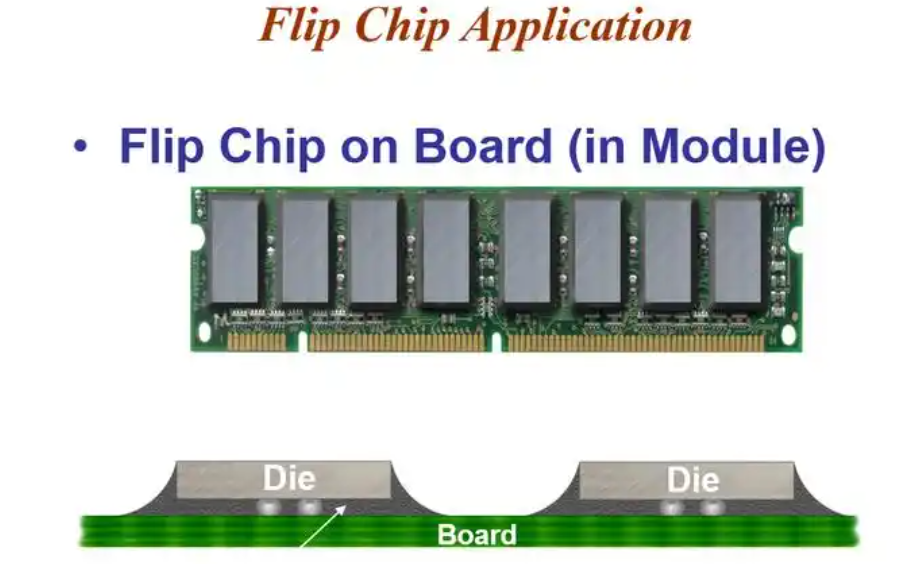

四、倒装焊手艺（Flip Chip）

• BGA（球栅阵列封装）
  通过球形焊点实现高密度毗连，提升信号传输速率，用于高端手机处置惩罚器和通讯芯片。

• QFN（无引线芯片封装）
  无引线设计优化射频性能，适用于功率放大器和射粕习端？。

五、特殊定制化封装

1. SOT23系列变体（如SOT23-10）

• 宇凡微研发的10引脚高密度封装，体积比古板MSOP10缩小46%，本钱降低30%，适用于微型化消耗电子元件。

2. 面板级封装（PLP）

• 接纳大面积基板提升生产效率，三星等企业正推动其在AI芯片中的应用。

•


手艺生长趋势

1. 高性能与低功耗：通过3D堆叠和异构集成优化能效。

2. 绿色环保：镌汰质料消耗，接纳可接纳封装工艺。

3. ？榛杓疲褐С治扌吧柚，知足多样化消耗需求。

   消耗类电子芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
