以下是系统级封装（SiP）、TSV（硅通孔）与TGV（玻璃通孔）手艺的周全剖析
，连系手艺原理、应用场景及协同关系举行比照：

一、手艺界说与焦点原理

1. 系统级封装（SiP）

• 界说：将多个异构芯片（如处置惩罚器、存储器、传感器等）和无源元件集成于简单封装体内
  ，形乐成能完整的系统单位。

• 要害手艺：倒装芯片（Flip-Chip）、凸块手艺（Bump）、晶圆级封装（WLP）等。

• 特点：不追求单片集成（与SoC差别）
  ，通过封装实现系统级功效整合
  ，兼顾性能与本钱。

2. TSV（硅通孔）手艺

• 界说：在硅晶圆上笔直蚀刻通孔并填充金属
  ，实现芯片层间笔直互连。

• 工艺流程：硅基板制备→通孔蚀刻→绝缘层沉积→金属填充（如铜电镀）→平展化。

• 特点：缩短信号传输路径
  ，降低延迟和功耗
  ，适用于三维堆叠（如HBM存储器）。

3. TGV（玻璃通孔）手艺

• 界说：在玻璃基板上制作笔直通孔并填充导电质料
  ，实现高频、低消耗的笔直互连。

• 工艺流程：激光刻蚀/化学侵蚀→金属填充（如电镀铜或导电胶）→外貌处置惩罚。

• 特点：玻璃质料绝缘性好、热膨胀系数靠近硅
  ，适用于高频射频、光学集成等领域。

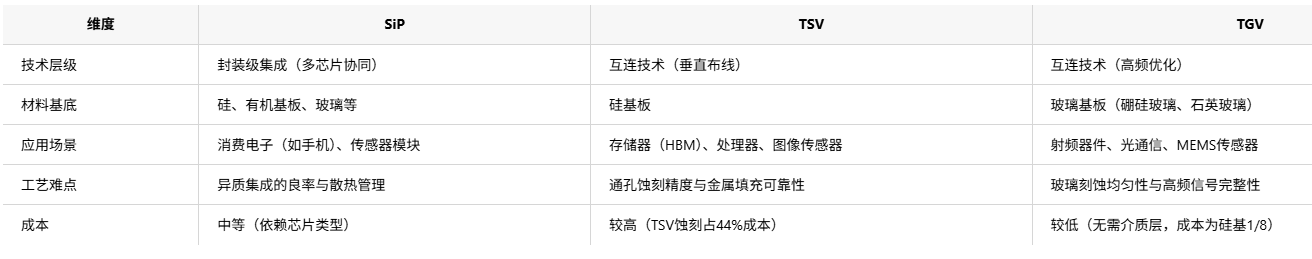

二、焦点区别比照

三、典范应用场景

1. SiP手艺

• 消耗电子：集成射频、基带、电源治理

  ？
  ，缩小手机尺寸。

• 物联网装备：将传感器、MCU、存储集成
  ，降低功耗与体积。

• 高性能盘算：异构盘算（如CPU+FPGA+AI加速器）。

2. TSV手艺

• 存储器：HBM（高带宽内存）通过TSV堆叠DRAM芯片
  ，带宽提升4倍。

• 处置惩罚器：AMD霄龙处置惩罚器通过TSV实现CPU与I/O芯片的3D堆叠。

• 图像传感器：堆叠式CMOS通过TSV疏散感光层与逻辑层
  ，提升像素密度。

3. TGV手艺

• 射频/微波器件：玻璃低介电消耗特征适用于5G射粕习端

  ？。

• 光通讯：玻璃通孔与光芯片笔直互连
  ，镌汰耦合消耗（如端面耦合插损≤-0.35dB）。

• MEMS传感器：玻璃中介层与硅芯片键合
  ，提高真空封装可靠性。

四、协同与生长趋势

1. 手艺协同

• 2.5D封装：TSV中介层毗连平铺芯片（如AMD Zen 3架构）。

• 3D封装：TSV/TGV直接堆叠芯片（如台积电CoWoS工艺）。

• 异质集成：SiP作为系统架构
  ，连系TSV/TGV实现笔直互连
  ，例如：

• 工艺融合：RDL（再布线层）与TSV/TGV连系
  ，提升布线密度与信号完整性。

2. 未来趋势

• 质料立异：玻璃基中介层替换硅基
  ，降低高频消耗与本钱。

• 智能化封装：集成传感器与自顺应算法
  ，优化热治理与信号传输。

• 标准化推进：统一SiP互连标准
  ，提升跨厂商兼容性。

五、总结

• SiP是封装层级的系统集成
  ，着重功效整合

  ；

• TSV和TGV是互连手艺
  ，划分针对硅基与玻璃基笔直布线需求

  ；

• 三者配合推动后摩尔时代芯片性能提升
  ，在5G、AI、物联网等领域施展要害作用。
