以下是关于主要半导体封装手艺及其特点、应用市场和生长趋势的系统剖析，连系行业最新动态与手艺演进路径整理：

一、主流半导体封装手艺及特点

1. 古板封装手艺

• 特点：外貌贴装、引线短间距小，提升封装密度和电气性能，但引脚数受限。

• 特点：引脚通孔插装、体积大、集成度低，适用于早期低重漂后芯片。

• DIP/SIP（双列/单列直插式封装）

• SOP/PQFP（小外型/四边引线扁平封装）



2. 先进封装手艺

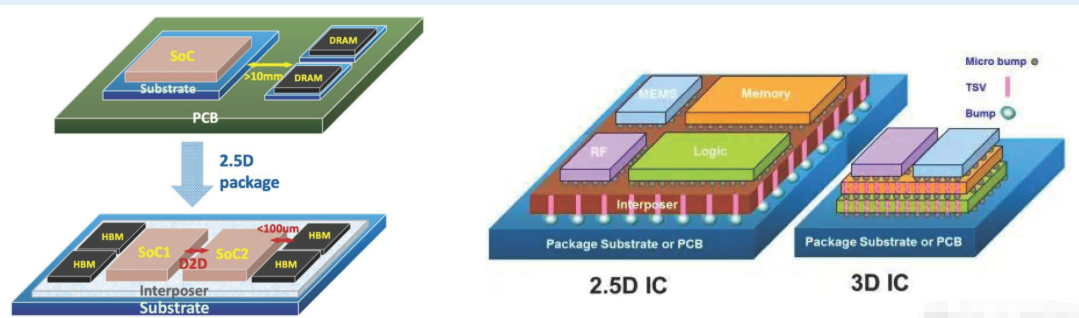

• 特点：3D堆叠互连，突破物理层限制，支持高带宽内存（HBM）和AI芯片。

• 特点：多芯片异构集成（如CPU+内存+传感器），实现功效系统化，减小体积。

• 特点：芯片直接倒装焊接至基板，缩短信号路径，提升高频性能。

• 特点：封装体积≈芯片尺寸，本钱低、抗攻击性强，适用于手机/可衣着装备。

• 特点：焊球阵列替换引脚，高I/O密度、优异散热性，普遍用于CPU/GPU。

• BGA（球栅阵列封装）

• CSP（芯片尺寸封装）

• Flip-Chip（倒装芯片）

• SiP（系统级封装）

• Fan-Out/TSV（扇出型/硅通孔封装）

二、焦点应用市场剖析

1. 消耗电子（占比最高）

• 需求：智能手机、衣着装备需超薄封装（如CSP），兼顾性能与小型化。

• 案例：SiP集成传感器助力TWS耳机多功效化。

2. 高性能盘算与通讯

• AI/5G芯片：CoWoS（台积电2.5D封装）支持NVIDIA H100等大算力芯片；高频通讯依赖Flip-Chip降低信号消耗。

3. 汽车电子

• 要求：耐高温振动、高可靠性，如BGA用于ECU，SiC功率器件接纳烧结银焊接手艺。

4. 医疗与工业

• 生物相容性：起搏器封装需通过生物清静认证1；工业控制器强调长寿命封装。

三、未来生长趋势

1. 手艺融合与立异

• 异构集成：3DIC将逻辑芯片、存储、射频
  ？楸手倍训，提升能效比。

• 封装-测试一体化：晶圆级测试（WLT）缩短生产周期，降低本钱。

2. 质料与工艺升级

• 环保质料：生物可降解塑封料替换环氧树脂，镌汰污染。

• 第三代半导体适配：GaN/SiC器件推动高导热封装质料（如氮化铝基板）生长。

3. 市场扩张与区域转移

• 新兴市。喝诩佣裙乙栏降屠投Ρ厩庾安。

• 国产替换加速：中国在环氧塑封料（占比30%）和Fan-Out手艺领域一连突破。

4. 智能化制造

• AI视觉检测、自动化机械人提升良率，顺应重大封装工艺（如TSV微孔加工）。

四、要害数据与展望

• 市场规模：全球半导体封装质料市场预计2030年达340亿美元，年复合增添率约9%。

• 手艺渗透：先进封装（含Fan-Out/3DIC）在AI芯片中占比超70%，2026年市场规模将突破960亿美元。

尊龙凯时科技芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
