以下是关于aQFN封装芯片的SMT封装工艺和焦点应用的系统性剖析
，连系行业手艺规范及现实应用场景：

一、aQFN封装手艺概述

aQFN（Advanced Quad Flat No-lead）是QFN封装的升级形态
，通过优化结构设计进一步提升集成度与散热性能。其焦点特征包括：

1. 无引脚设计：底部接纳焊盘替换古板引脚
   ，通过SMT直接与PCB毗连
   ，封装体积可缩小至毫米级（如3mm×3mm）
   ，提升电路板集成密度。

2. 散热增强：中央大面积裸露焊盘（Exposed Thermal Pad）通过PCB铜层导热
   ，连系金属散热框架
   ，热阻低至10–20°C/W
   ，支持高功率应用。

3. 电气性能优化：短引脚路径降低电感（约0.5nH）和电阻（10mΩ）
   ，支持高频信号传输（如5G毫米波）

二、SMT封装工艺流程及要害手艺

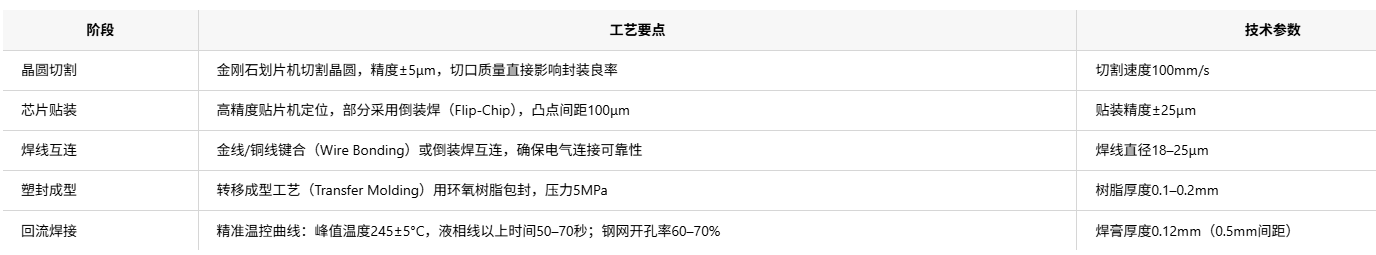

1. 焦点工艺办法

2. 工艺难点与解决计划

• 焊接检测：因引脚不可视
  ，需依赖3D X-Ray（区分率1μm）或红外热成像剖析焊点质量
  ，检测本钱增添30%。

• 散热过孔设计：接纳四种优化计划（顶部阻焊/底部阻焊/底部填充/意会孔）
  ，过孔间距1.0–1.2mm
  ，直径0.3–0.33mm。

• 质料立异：低CTE陶瓷基板（热膨胀系数8ppm/°C）解决高温焊点开裂问题。

三、焦点应用领域剖析

1. 消耗电子

• 智能手机：用于PMIC（如高通SDR735）和射粕习端？
  ，封装厚度0.8mm
  ，支持高集成度设计。

• TWS耳机：搭载蓝牙SoC（如瑞芯微RK2206）
  ，功耗低至5mW
  ，延伸续航。

2. 汽车电子

• 发念头ECU：车规级aQFN（温度规模-40~150°C）应用于英飞凌AURIX系列MCU
  ，抗振动设计包管可靠性。

• 传感器：胎压监测芯片（如NXP FXTH87）通过aQFN实现微型化与高稳固性。

3. 工业与通讯

• 5G基站：Massive MIMO射频功放（如Qorvo QPA4501）接纳WQFN封装
  ，支持28GHz高频段。

• 工业PLC：多通道ADC芯片（如TI ADS131M08）精度达±0.1%
  ，顺应严苛情形。

4. 医疗装备

• 微型医疗传感器与植入装备依赖aQFN的微型化与生物兼容性封装。

四、aQFN手艺演进趋势

1. 高密度变体：

• WQFN：焊盘间距缩至0.35mm
  ，提升I/O密度。

• UQFN：尺寸最小1.0×1.0mm
  ，适用于可衣着装备。

2. 系统级封装（SiP）：与Chiplet手艺连系
   ，集成倒装芯片与被动元件（如Apple Watch S系列芯片）
   ，实现功效？榛。

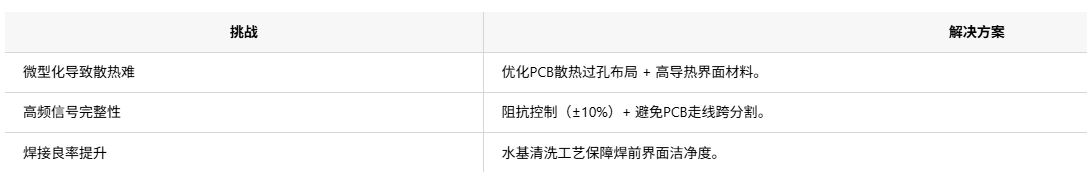

五、行业挑战与应对

结论：aQFN封装通过结构立异与工艺优化
，在微型化、散热及高频性能上优势显著
，已成为消耗电子、汽车、5G通讯的焦点封装计划。未来手艺偏向聚焦于SiP集成与质料突破
，以应对更高功率密度需求。
