以下为多层双面电路板SMT工艺流程与磨练标准的周全剖析，综合IPC标准及行业实践：

一、SMT工艺流程（双面多层板）

（一）PCB基板制造流程

1. 内层制作
   下料→内层图形转移→酸性蚀刻→黑化处置惩罚→层压定位。
   （要害点：黑化工艺增强铜层结协力，层压需控制温度在180-200℃/压力400-600psi）

2. 孔加工
   机械钻孔（孔径公差±0.05mm）→沉铜（厚度≥18μm）→全板电镀→外层图形电镀。
   （多层板需二次钻孔，孔径误差需<5%）

3. 外貌处置惩罚
   喷锡（Sn63/Pb37，厚度1-40μm）或化学镀镍金（Ni 3-5μm，Au 0.05-0.1μm）。

（二）双面SMT贴装流程

1. A面工艺
   焊膏印刷（钢网厚度0.1-0.15mm）→高速贴片机（精度±0.025mm）→回流焊（峰值温度235-245℃）。

2. B面工艺
   翻板牢靠→红胶点涂（直径0.8-1.2mm）→中速贴片→固化（120-150℃/3-5min）→选择性波峰焊。

3. 特殊工艺
   盲埋孔板需X-Ray对位，0.4mm BGA接纳氮气回流焊（氧含量<1000ppm）。

二、要害磨练标准（IPC-A-610G）

（一）质料磨练

基材要求
白斑面积<5%，纤维隐现/分层/晕圈不可接受，铜箔附着力≥1.5N/mm?。

尺寸公差

（二）历程磨练

1. 焊膏印刷
   厚度CPK≥1.33，偏移量<焊盘宽度15%。

2. 贴装精度
   元件偏移：Chip元件<焊盘宽度25%，QFP引脚偏移<50μm。

   焊接质量




（三）制品磨练

1. AOI检测
   检出率≥98%，误报率≤2%，BGA需100% X-Ray检测（焊点朴陋率<25%）。

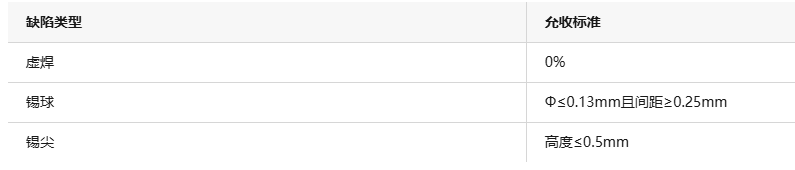

2. 功效测试
   电气性能测试（阻抗控制±10%）→老化试验（85℃/85%RH/168h）→振动测试（5-500Hz/3轴）。

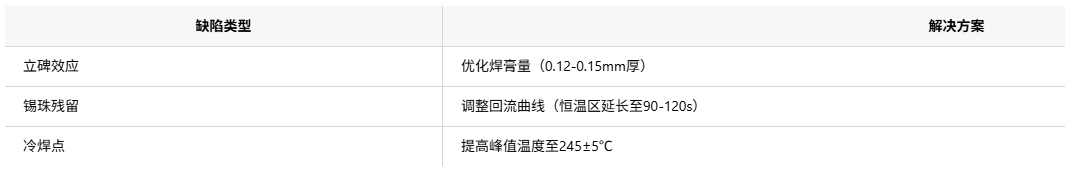

三、常见工艺缺陷处置惩罚

四、工艺优化建议

1. 接纳Laser+Mechanical复合钻孔手艺，提升0.1mm微孔加工精度

2. 导入3D SPI检测系统，实现焊膏体积丈量精度±5%

3. 应用选择性波峰焊，降低B面元件热攻击（ΔT<100℃）

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。
