晶圆制造中的大马士革工艺（又称镶嵌工艺）与铝制程工艺在质料选择、工艺流程和手艺特征上保存显著差别。二者的焦点区别源于铜与铝的质料特征差别以及由此衍生的制造要领刷新。以下是系统性比照剖析：

? 1. 质料与导电性能

• 铝制程工艺：
  接纳铝（Al）作为互连质料，其电阻率较高（约2.65μΩ·cm），在先进制程中面临以下瓶颈：

• 电迁徙效应：高电流密度下铝原子易迁徙，导致导线断裂或短路。

• RC延迟增添：随着线宽缩小至0.18μm以下，铝的电阻率限制信号传输速率。

• 大马士革工艺：
  以铜（Cu）为焦点质料，电阻率更低（约1.67μΩ·cm），优势包括：

• 电导率提升40%，显著降低互连层电阻和功耗。

• 抗电迁徙能力增强，可靠性提高10-100倍。

? 要害突破：铜无法通过干法刻蚀（因缺乏易挥发的副产品），因此催生了“先镶嵌后抛光”的逆向工艺。

? 2. 工艺流程差别

铝制程（古板刻蚀工艺）：

1. 沉积铝层：在整个晶圆外貌沉积铝薄膜。

2. 光刻与刻蚀：通过光刻界说图形，干法刻蚀去除多余铝，形成导线。

3. 介质填充：沉积二氧化硅（SiO?）等介质层并抛光。

大马士革工艺（铜镶嵌工艺）：

1. 介质层刻蚀：先在低k介质层上刻蚀出导线沟槽和通孔（Dual Damascene手艺）。

2. 阻挡层与种子层：沉积钽/氮化钽（Ta/TaN）阻挡层避免铜扩散，再镀铜种子层。

3. 电镀铜与抛光：电镀填充铜，最后用化学机械抛光（CMP）去除多余铜，实现平展化。

?? 难点：铜易扩散至硅中，必需依赖阻挡层隔离；低k介质（如掺氟SiO?）需协同降低寄生电容。

? 3. 手艺演进与适用场景

• 铝制程的局限：

• 仅适用于0.18μm以上制程，难以知足28nm以下节点需求。

• 多层布线重漂后高，良率受限。

• 大马士革工艺的优势：

• 兼容先进制程：支持28nm至3nm节点，通过双重镶嵌（Dual Damascene）实现高密度互连。

• 3D集成基。何2.5D/3D封装（如混淆键合）提供微米级布线精度。

• 效率提升：通孔与沟槽同步刻蚀镌汰工序（如自瞄准手艺）。

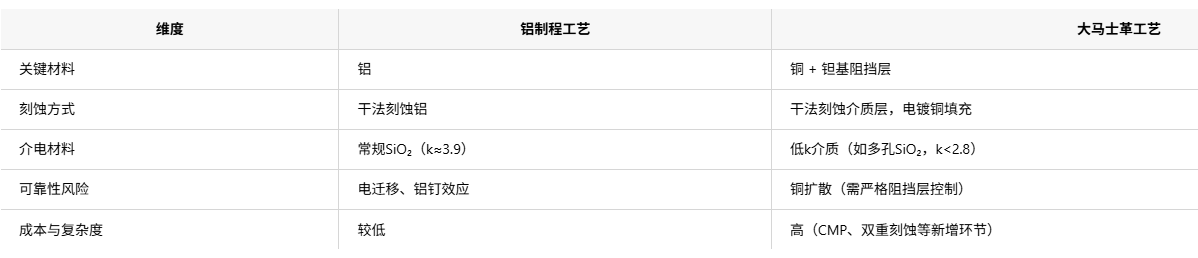

? 4. 工艺挑战比照

? 5. 行业趋势

• 铝制程：基本退出先进逻辑芯片制造，仅用于部分存储器或模拟器件。

• 大马士革工艺：成为7nm以下制程主流，并向钴/钌等新质料拓展以进一步提升性能。

• 协同立异：与极高深宽比刻蚀（60:1）连系，推动3D NAND堆叠层数突破200层。

? 总结

大马士革工艺以质料革命（铜替换铝） 和流程倾覆（镶嵌式制造） 解决了古板铝互连的物理瓶颈，成为先进制程的基石。其焦点价值在于：
? 通过铜的高导电性降低功耗；
? 使用CMP实现纳米级平展化；
? 支持低k介质集成以抑制寄生效应。
未来，随着钴、钌等新型互连质料的探索，大马士革工艺将继续引领半导体微缩历程。
