Flip Chip（倒装芯片）工艺全流程剖析

倒装芯片（Flip Chip）工艺是一种芯片自动面朝下、通过凸点直接与基板互连的先进封装手艺，焦点流程可分为晶圆级预处置惩罚、芯片装配、封装与测试三大阶段，详细办法如下：

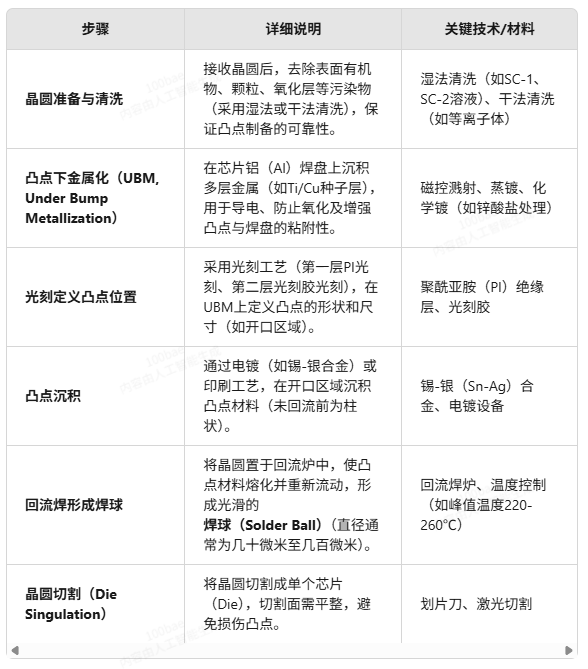

1. 晶圆级预处置惩罚（Wafer-Level Processing）

该阶段在晶圆未切割前完成，主要目的是在芯片上制备凸点（Bump），为后续互连做准备。

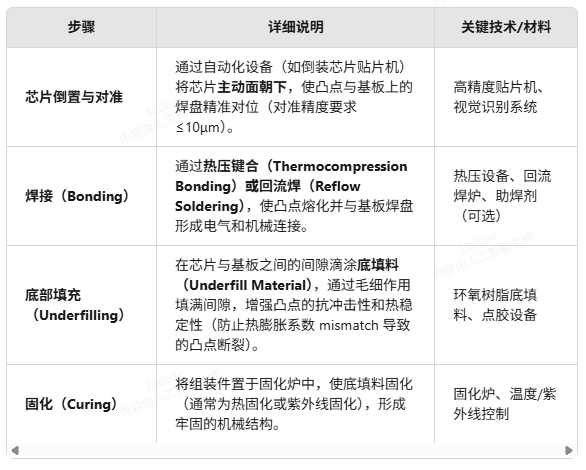

2. 芯片装配（Chip Assembly）

该阶段将带有凸点的芯片与基板（如PCB、陶瓷基板）互连，是倒装工艺的焦点环节。

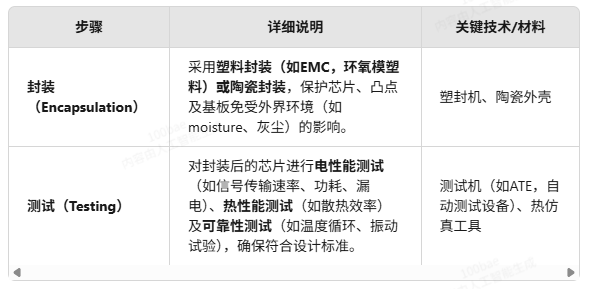

3. 封装与测试（Packaging & Testing）

该阶段对组装后的芯片举行；ず托阅苎橹，确保切合产品要求。

二、Flip Chip焦点市场应用情形剖析

倒装芯片手艺因高集成度、低延迟、好散热、小体积等优势，普遍应用于高性能、小型化需求的领域，焦点市场如下：

1. 消耗电子（Consumer Electronics）

应用场景：智能手机、平板电脑、智能手表等移动装备。
缘故原由：倒装芯片可减小PCB面积（比古板引线键合小30%-50%），提高集成度，知足装备轻薄化需求；同时，短凸点降低了信号延迟（如5G通讯中的高速传输），提升装备性能。
例子：iPhone的A系列芯片（如A17 Pro）、三星的Exynos芯片均接纳倒装芯片封装。

2. 盘算机与效劳器（Computers & Servers）

应用场景：CPU、GPU、Chipset（芯片组）等焦点器件。
缘故原由：倒装芯片的低电阻、低电感特征的优势，可支持高时钟频率（如Intel酷睿i9 CPU的5.8GHz），提升数据处置惩罚速率；同时，芯片背面可直接散热（如与散热片贴合），解决了高性能器件的散热瓶颈。
例子：NVIDIA的H100 GPU（用于AI盘算）、AMD的Ryzen 9 CPU均接纳倒装芯片手艺。

3. 汽车电子（Automotive Electronics）

应用场景：ADAS（高级驾驶辅助系统）传感器（如摄像头、雷达）、功率治理？椋ㄈ鏐MS，电池治理系统）。
缘故原由：汽车情形对可靠性要求高（如振动、温度转变大），倒装芯片的底部填充工艺增强了凸点的抗攻击性；同时，高集成度减小了？樘寤，顺应汽车内部有限空间。
例子：特斯拉Model 3的FSD（全自动驾驶）芯片接纳倒装芯片封装。

4. 医疗装备（Medical Devices）

应用场景：超声波装备、MRI（磁共振成像）、植入式医疗器械（如心脏起搏器）。
缘故原由：医疗装备对低噪音、高稳固性要求高，倒装芯片的短凸点镌汰了信号滋扰（如超声波的高频信号传输）；同时，小型化设计便于装备便携（如手持超声波仪）。
例子：GE医疗的Logiq E9超声波装备接纳倒装芯片封装的图像传感器。

5. 物联网（IoT）

应用场景：智能家居（如智能音箱、智能门锁）、可衣着装备（如Fitbit手表）、工业物联网（如传感器节点）。
缘故原由：IoT装备对低功耗、小体积要求高，倒装芯片的高集成度（如将CPU、内存、无线？榉庾霸谝桓鲂酒冢┙档土斯模ū裙虐宸庾暗20%-30%），同时减小了装备尺寸。
例子：Amazon Echo Dot的智能音箱接纳倒装芯片封装的无线？椤

三、总结

Flip Chip工艺的焦点优势在于缩短互连长度、提高集成度、增强可靠性，其全流程笼罩晶圆级预处置惩罚、芯片装配、封装与测试三大阶段，其中凸点制备和底部填充是要害环节。在市场应用方面，倒装芯片已成为消耗电子、盘算机、汽车电子、医疗装备、物联网等领域的主流封装手艺，随着AI、5G等手艺的生长，其应用远景将越发辽阔。

倒装芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
