SiP封装手艺实现方法及焦点市场应用情形剖析和SiP系统级芯片洗濯剂先容

以下基于最新行业资料对SiP封装手艺举行系统剖析,连系手艺界说、焦点优势、要害手艺、实现方法及市场应用睁开:


 一、SiP手艺界说

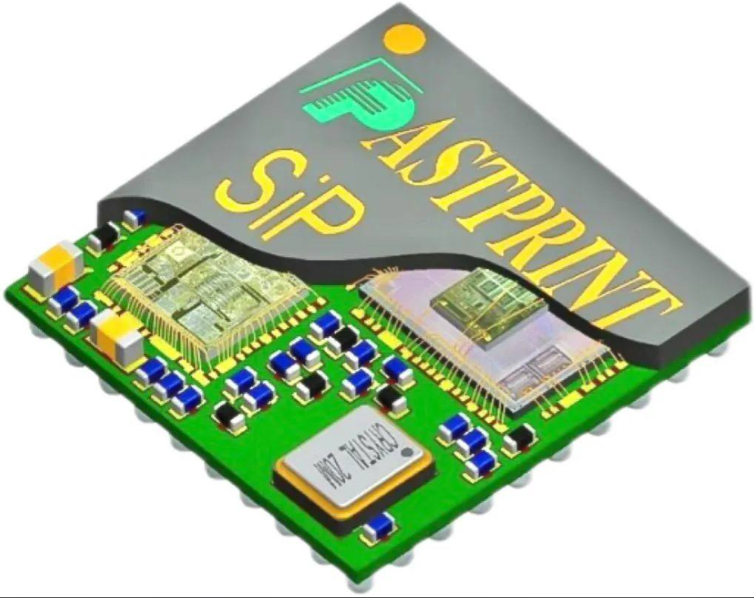

SiP(System in Package,系统级封装) 是一种将多个集成电路(IC)、无源元件(如电阻/电容)及功效 ?椋ùχ贸头F鳌⒛诖妗⒋衅鳌⑸淦底榧等)集成在简单封装体内的先进封装手艺。其焦点是通过高密度互连和封装工艺,将差别工艺节点的芯片协同封装,形乐成能完整的子系统,区别于追求单片集成的SoC(System on Chip)。



二、焦点优势

  1.  超高集成度
    整合处置惩罚器、存储器、射频 ?榈榷喙π酒,显著镌汰PCB板元件数目和空间占用(体积可缩减30%-50%)。

  2.  性能优化
    缩短芯片间互连距离,降低信号延迟与功耗,提升数据传输速率(如5G/WiFi ?榧桑。

  3.  设计无邪性
    支持异构集成(如CMOS+GaAs芯片组合),适配定制化需求。

  4.  缩短开发周期
    阻止重复封装,简化系统设计流程,加速产品上市。

 三、主要手艺与实现方法

手艺种别要害手艺实现方法与作用
互连手艺倒装芯片(Flip-Chip)芯片倒置焊接至基板,提升密度与散热效率

电气凸块(Bump Technology)微凸点毗连芯片与基板,降低寄生效应2
集成结构3D堆叠封装芯片笔直堆叠,实现超薄化(如智能手表)

异构集成混淆集成传感器、射频等差别工艺芯片4
基板与工艺高密度基板(HDI PCB)承载多芯片互连,支持微米级布线

晶圆级封装(WLP)承载多芯片互连,支持微米级布线

四、焦点市场应用

  1. 消耗电子

    • 智能手机/平板:集成AP处置惩罚器+内存+射频 ?椋ㄈ缙还鸄系列SiP模组)

    • 可衣着装备:苹果Watch接纳SiP整合传感器与蓝牙 ?,实现微型化。

  2. 汽车电子
    车载娱乐系统集成MCU+导航芯片,提升抗振动与温度顺应性。

  3. 医疗电子
    便携监护装备中整合生物传感器与低功耗处置惩罚器。

  4. 物联网终端
    多协议通讯 ?椋↙oRa+BLE)单封装集成,降低功耗。


五、未来趋势

  1. 智能封装:嵌入温度/应力传感器,实现动态热管 ;

  2. 标准化推进:建设跨厂商互操作性标准(如UCIe同盟延伸至SiP) ;

  3. 环保质料:生物可降解基板与无铅焊料应用。


SiP系统级芯片封装洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
