三种CoWoS先进封装工艺差别剖析及市场焦点应用远景剖析

一、CoWoS封装工艺分类及手艺差别

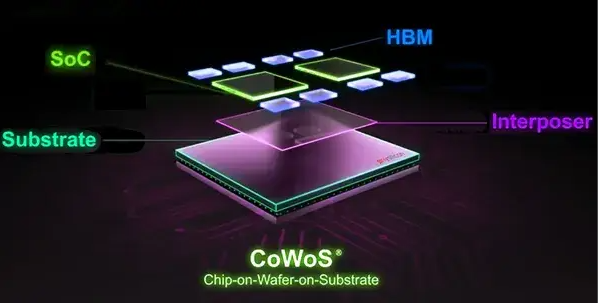

CoWoS（Chip On Wafer On Substrate）是台积电主导的2.5D先进封装手艺，基于差别转接板类型可分为CoWoS-S、CoWoS-L和CoWoS-R三大类，焦点差别体现在中介层设计、性能参数及应用场景上：

焦点差别总结：

• CoWoS-S：成熟度最高，依赖硅中介层，本钱较高但性能稳固，适用于目今AI芯片主流需求
  ；

• CoWoS-L：本钱更低、设计弹性更大，通过小芯片拼接突破光罩面积限制，是未来高性能GPU的焦点工艺
  ；

• CoWoS-R：面向超大规模集成场景，手艺前瞻性强，但需解决良率和热治理挑战。

二、市场焦点应用远景剖析

CoWoS封装手艺的应用场景高度聚焦于高算力需求领域，其市场远景与AI芯片、HBM存储及云盘算需求深度绑定：

1. 焦点应用领域

• AI算力芯片：英伟达是最大需求方，其Hopper系列（A100/H100）、Blackwell系列GPU均接纳CoWoS工艺，占台积电CoWoS产能超50%。AMD的Instinct MI系列（如MI300）也依赖该手艺。

• HBM存储集成：CoWoS-S5支持8个HBM客栈，CoWoS-L可扩展至12个HBM3，成为AI芯片高带宽存储的要害封装计划。

• 云盘算ASIC：博通、Marvell等企业通过CoWoS封装为谷歌、亚马逊定制ASIC芯片，知足云端AI加速需求。

2. 市场规模与产能扩张

• 产能增添：2024年底全球CoWoS月产能靠近4万片，2025年预计跃升至9.2万片（台积电占8万片）。

• 需求驱动：英伟达Blackwell系列量产将推动CoWoS-L渗透率提升，2025年全球AI芯片市场规模预计增添超40%，直接拉动CoWoS产能需求。

3. 工业链受益偏向

• 封测与装备：台积电、日月光、安靠（Amkor）为焦点产能供应商，半导体装备（如光刻机、键合装备）和质料（硅中介层、TIM质料）需求激增。

• 国产替换机缘：中国CoWoS相关工业链（如封装质料、装备）处于起步阶段，随着全球产能扩张，具备国产化潜力。

三、未来趋势与挑战

• 手艺迭代：CoWoS-L将逐步替换CoWoS-S成为主流，2025年占台积电CoWoS产能比例预计超70%。

• 本钱控制：硅中介层的光刻拼接良率、翘曲问题仍是产能瓶颈，CoWoS-L通过LSI小芯片拼接可降低对大尺寸硅中介层的依赖。

• 竞争名堂：英伟达的需求占比超50%，其产品迭代（如Blackwell系列）直接主导CoWoS手艺蹊径，其他厂商（如博通、AMD）的份额将逐步提升。

总结：CoWoS封装手艺是AI算力革命的“基础设施”，CoWoS-L将成为2025年后的焦点工艺，其本钱优势和设计无邪性将推动高性能GPU、HBM及云盘算芯片的进一步集成，同时发动半导体装备、质料等工业链环节的增添。

CoWoS封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
