关于功率半导体器件（Si、SiC、GaN）封装工艺及其市场焦点应用的详细剖析。

小序

功率半导体是电力电子装置的“心脏”
，认真对电能举行转换、控制和处置惩罚。古板的硅（Si）基器件（如IGBT、MOSFET）已靠近其质料理论极限。新一代的宽禁带半导体质料——碳化硅（SiC）和氮化镓（GaN）——依附其更高的禁带宽度、更高的临界击穿电场和更高的热导率等优异特征
，正在掀起一场能源效率革命。

然而
，“芯片”自己性能的施展极端依赖于封装手艺。封装不但提供；ず团连
，更是影响器件散热能力、寄生参数（电感和电阻）、功率密度和可靠性的要害。

第一部分：功率半导体封装工艺

封装手艺从古板的焊接、引线键合
，正向更高集成度、更低寄生参数和更好散热性能的偏向生长。以下是主流的和先进的封装工艺：

1. 古板封装 (主要用于硅基器件
，部分用于SiC)

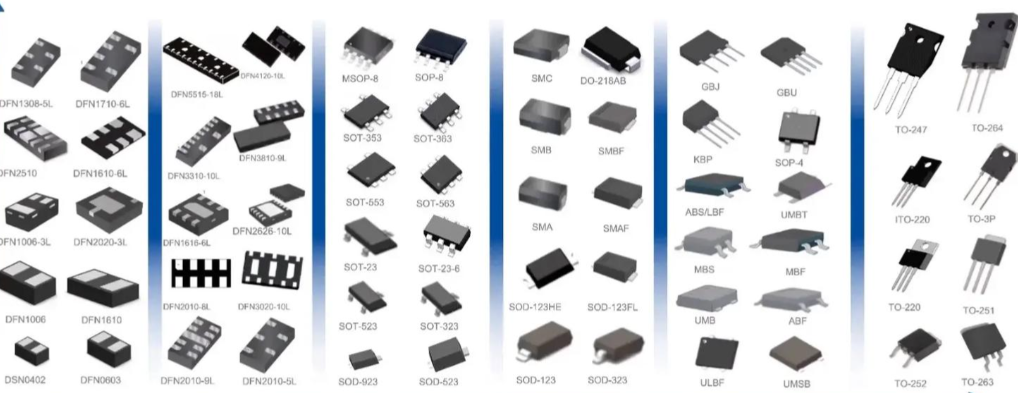

• TO (Transistor Outline): 如TO-247、TO-220等。这是最经典的分立器件封装
  ，工艺成熟、本钱低。但寄生电感较大
  ，散热能力有限
  ，多用于中低功率领域。

• DIP/IPM (Dual In-line Package / Intelligent Power Module):

• DIP: 双列直插式封装
  ，常见于老旧的低功率？。

• IPM: 智能功率？
  ，将IGBT芯片、驱动电路、；さ缏罚ü鳌⒐取⑶费梗┑燃稍谝桓龇庾澳。提高了系统的可靠性和紧凑性
  ，普遍应用于工业变频、家电等。

2. ？榛庾 (Si IGBT/SiC Module的主流形式)

• 标准功率？: 接纳直接覆铜（DBC/AMB）基板、芯片焊接、铝线键合 和 硅凝胶填充 的经典结构。

• DBC (Direct Bonded Copper): 陶瓷基板（常用Al?O?或AlN）上下两面与铜箔直接键合
  ，绝缘性好
  ，导热能力强。

• AMB (Active Metal Brazing): 使用活性金属钎焊工艺将铜箔与陶瓷（通常是导热更好的Si?N?）焊接
  ，连系强度更高
  ，可靠性更好
  ，特殊适用于要求苛刻的SiC？。

• 问题: 古板的铝线键合是可靠性薄弱点
  ，恒久热循环下易疲劳断裂；寄生电感也较高。

3. 先进封装与互连手艺 (解决古板封装的痛点
，尤其适用于高频高速的SiC和GaN)

这些手艺旨在镌汰或消除引线键合
，降低寄生电感和电阻
，提升散热性能和功率密度。

• 芯片贴装手艺:

• 烧结 (Sintering): 使用纳米银烧结膏等质料
  ，在高温高压下将芯片直接烧结在基板上。相比古板软钎焊（焊锡）
  ，烧结层具有靠近铜的导热率（~240 W/mK）和更高的熔点（>960°C）
  ，极大地改善了散热能力和高温可靠性。已成为高性能SiC？榈谋昱。

• 互连手艺:

• 柔性PCB互连: 使用柔性印刷电路板上的铜箔替换键合线
  ，电感更低
  ，可靠性更高。

• 金属夹互连 (Cu Clip Bonding): 用一个预成型的铜片（Clip）同时毗连多个芯片的源极/发射极
  ，大幅镌汰键合线数目
  ，降低寄生电感和电阻。常见于分立器件（如TOLL封装）和？橹。

• 双面烧结 (Double-Sided Sintering): 芯片上下两面均通过烧结与基板和顶板毗连
  ，完全消除了键合线。

• 铜线键合 (Cu Wire Bonding): 用铜线替换铝线
  ，导电和导热性能更好
  ，但需要更高的键合工艺要求。

• 引线键合替换手艺:

• 平面互连手艺:

• 封装集成手艺:

• 扇出型封装 (Fan-Out): 源自消耗电子芯片封装
  ，可将多个芯片（如GaN FET、驱动器和无源器件）集成在一个封装体内
  ，实现极高的功率密度和极小的寄生参数
  ，很是适合高频、紧凑的GaN应用。

• 嵌入式封装 (Embedded): 将功率芯片嵌入到PCB层压板中
  ，实现超薄、高集成的解决计划。

4. 封装质料演进

• 基板: 从Al?O? → AlN → Si?N? (AMB)
  ，导热能力一直提升。

• 衬底: 从PCB → DBC → AMB
  ，知足更高功率和绝缘要求。

• 封装外壳: 从塑料环氧树脂 → 高性能工程塑料 → 陶瓷金属密封
  ，知足高温、高湿、高可靠性需求。

• 灌封胶: 从硅凝胶 → 环氧树脂
  ，提供更好的机械；ず途。

第二部分：市场焦点应用情形剖析

三种质料因其物理特征的差别
，在其优势领域形成了互补和替换关系。

总结与展望

1. 质料分工趋于明确: Si 主导成熟、本钱敏感型市；SiC 主导高压、高温、高效率的新能源和工业能源领域；GaN 主导超高频、高功率密度的消耗电子和通讯领域。三者恒久共存并互补。

2. 封装与芯片协同进化: 关于SiC和GaN
   ，“芯片是基础
   ，封装是要害”。先进的封装手艺（如烧结、AMB、Cu Clip、集成封装）是释放宽禁带半导体性能潜力的须要条件。没有先进的封装
   ，SiC和GaN的优势将大打折扣。

3. 手艺趋势:

• 更高功率密度: 通过三维集成、双面冷却、芯片贴装等手艺
  ，在更小体积内处置惩罚更大功率。

• 更低寄生参数: 通过平面互连、集成无源器件等方法
  ，知足高频开关需求
  ，镌汰开关消耗和电压过冲。

• 更高可靠性: 接纳烧结、AMB等新质料新工艺
  ，提升器件在高温、高功率循环下的寿命。

• 更高集成度: 将驱动、控制、传感、；び牍β市酒
  ，形成“系统级封装（SiP）”
  ，提供更完整的解决计划。

总而言之
，功率半导体封装工艺正履历一场深刻的手艺厘革
，以适配并充分验展SiC和GaN的卓越性能
，配合推动着交通电动化、能源绿色化和数字天下的高效运行。
