我将为您详细拆解和剖析相控阵雷达的种类、焦点芯片的封装工艺以及差别雷达的市场应用场景。

第一部分：相控阵雷达的种类

相控阵雷达（Phased Array Radar）的焦点在于通过控制阵列中每个天线单位发射/吸收信号的相位和幅度，从而实现波束在空间无惯性电子扫描。其主要分为以下几类：

1. 无源相控阵雷达（PESA - Passive Electronically Scanned Array）

• 事情原理：只有一其中央发射机（如行波管）和一个吸收机。天线阵面由大宗的移相器单位组成。这些移相器在盘算机控制下改变雷达波的相位，从而实现波束偏转。阵面自己不爆发能量，只是“被动”地改变波前偏向。

• 特点：

• 优点：相比机械扫描雷达，扫描速率快、多目的能力强、可靠性高（无机械运动部件）。相比AESA，手艺难度和本钱较低。

• 弱点：只有一其中央发射机，是单点故障源，一旦损坏整个雷达瘫痪；功效无邪性较差；抗滋扰能力不如AESA；隐身性能差（中央发射机峰值功率高，信号易被截获）。

• 代表性产品：俄罗斯的“顶板”雷达、美国F-14D“雄猫”战斗机的AN/AWG-9雷达、早期“爱国者”系统的MPQ-53雷达。

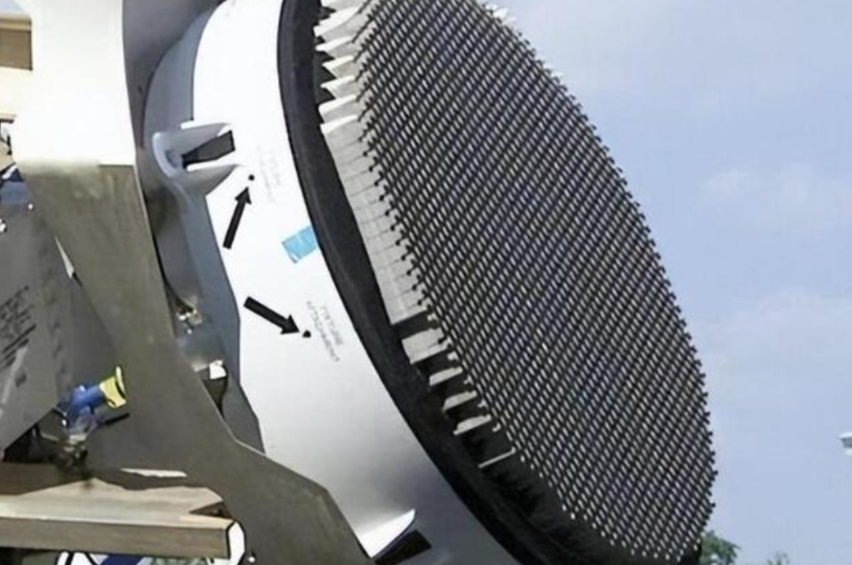

2. 有源相控阵雷达（AESA - Active Electronically Scanned Array）

• 事情原理：每个天线单位（或子阵）后面都直接毗连着一个完整的T/R组件（Transmit/Receive Module），包括微型化的固态功率放大器、低噪声放大器、移相器、衰减器等。每个单位都是一个自力的微型雷达。

• 特点：

• 极高可靠性：成千上万个T/R组件同时势情，少数失效对性能影响甚微（优雅降级）。

• 极强抗滋扰能力：可以快速跳频，甚至将一部分单位用于滋扰对方雷达，实现“静默”探测或电子攻击。

• 多功效性：可同时实现搜索、跟踪、火控、导弹通讯、电子对抗等多种功效。

• 低截获概率（LPI）：可接纳重大波形和低功率发射，难以被敌方电子侦探装备发明。

• 更远的探测距离：多个T/R组件功率合成，总功率高。

• 优点：

• 弱点：手艺极其重大，本钱高昂，设计和制造难度大。

• 代表性产品：美国F-22战斗机的AN/APG-77雷达、F-35的AN/APG-81雷达、055型驱逐舰的“海之星”雷达、空警-500预警机雷达。

3. 数字波束形成雷达（DBF - Digital Beam Forming）

• 事情原理：这是AESA手艺的进一步演进。在AESA中，波束形成通常在模拟域（射频或中频）完成。而在DBF雷达中，每个天线单位或子阵后都直接毗连一个数字吸收器，将吸收到的模拟信号直接转换为数字信号。波束的形成、扫描和赋形所有在数字域通过软件算法完成。

• 特点：

• 最终无邪性：可以同时、实时地形成多个自力且恣意指向的波束，划分执行差别使命，效率远超AESA。

• 超高精度和自顺应能力：数字处置惩罚能力使得雷达能够更细腻地剖析目的特征，并极致优化抗滋扰和杂波抑制算法。

• 弱点：对数字处置惩罚芯片（如FPGA、ADC/DAC）的性能要求极高，功耗和数据量重大，是现在相控阵手艺生长的最前沿。

• 应用：主要用于对性能要求极高的地面大型预警雷达、天文射电望远镜（如“中国天眼”FAST）、以及最新一代的战斗机雷达（如美军F-15EX的APG-82(v)1雷达就连系了AESA和DBF手艺）。

第二部分：雷达芯片封装工艺

相控阵雷达的焦点是T/R组件，而T/R组件的焦点是半导体芯片（如GaAs/GaN功率放大器、低噪声放大器、移相器、控制芯片等）。这些高频芯片的封装至关主要，直接影响性能、可靠性、体积和本钱。

1. 陶瓷封装

• 形貌：接纳氧化铝、氮化铝等陶瓷质料作为封装基板。通过厚膜或薄膜工艺在陶瓷上制作细密电路。

• 特点：

• 优点：热膨胀系数与芯片匹配好，导热性好（尤其氮化铝），适合高频高速应用，气密性佳，可靠性高。

• 弱点：本钱较高，尺寸和重量相对较大。

• 应用：主要用于高可靠性要求的航空航天、军事领域，以及一些高性能但通道数未几的雷达系统中。

2. 塑料封装

• 形貌：接纳环氧树脂等塑料质料举行封装。

• 特点：

• 优点：本钱极低，适合大规模生产。

• 弱点：气密性差，易受潮气和杂质影响；导热性差；热膨胀系数不匹配可能导致可靠性问题；高频性能较差。

• 应用：主要用于消耗电子和汽车雷达（77GHz），通过刷新质料和生产工艺也能知足车规级要求。不适用于高性能军用雷达。

3. 晶圆级封装（WLP）

• 形貌：在芯片还在晶圆上时就完成封装工序，然后再举行切割。是一种先进的Chip-Scale Packaging（CSP）。

• 特点：

• 优点：封装尺寸险些即是芯片尺寸，极大减小了体积和重量，电气性能优异（引线极短）。

• 弱点：本钱较高，散热能力是挑战。

• 应用：很是适合对尺寸和重量有极端要求的应用，如手机、无人机载雷达、卫星通讯载荷等。

4. 多芯片？椋∕CM）与系统级封装（SiP）

• 形貌：将多个差别的芯片（如PA、LNA、移相器、控制IC等）通过高密度互连手艺集成在一个封装基板上，形成一个完整的功效？榛蜃酉低。

• 特点：

• 优点：极大提高集成度，减小系统体积和重量，缩短芯片间互连长度，提升高频性能。SiP是MCM头脑的进一步生长，可以集成无源器件、滤波器等。

• 弱点：设计和制造重大，测试难度大，初期本钱高。

• 应用：这是现代AESA雷达T/R组件的主流手艺蹊径。通常接纳低温共烧陶瓷（LTCC） 或高温共烧陶瓷（HTCC） 基板来实现高密度三维互连和集成，是缩小T/R？樘寤囊。

5. 异构集成（HI）与芯片let

• 形貌：这是最前沿的封装手艺。将差别工艺节点、差别质料（如Si、GaAs、GaN）制造的“小芯片”（Chiplet）通过先进互连手艺（如硅中介层、微凸块）集成在一个封装内。

• 特点：

• 优点：突破“摩尔定律”瓶颈，实现“最佳工艺干最佳的事”（用GaN做功放，用Si做数字控制），性能、功耗、尺寸抵达最优平衡。

• 弱点：手艺难度极高，设计重大，标准尚未统一。

• 应用：未来下一代超高性能、超大规模T/R组件的焦点手艺，旨在进一步降低本钱、减小尺寸、提高性能。

第三部分：差别雷达的市场应用场景剖析

总结与剖析

1. 手艺代际演进：机械扫描 -> PESA -> AESA -> DBF，是一条向着更高性能、更高集成度、更软件化、更智能化生长的清晰路径。

2. 本钱与性能的权衡：应用场景的选择基础上是性能、可靠性与本钱之间的权衡。军用以极致性能为导向，不吝本钱；民用（尤其是汽车）则以本钱和可量产性为主要目的。

3. 焦点驱动力：半导体手艺，尤其是氮化镓（GaN） 射频芯片和先进封装工艺，是推动AESA雷达性能提升、体积缩小、本钱下降（从而得以普遍应用）的最焦点驱动力。

4. 未来趋势：

• 军事领域：DBF手艺将越发普及，与人工智能（AI）连系，实现智能认知雷达（能凭证情形自动调解最优事情模式）。

• 民用领域：4D成像雷达（增添高度维信息）将成为L3级以上自动驾驶的要害传感器，其实质也是基于AESA和DBF手艺。

• 手艺融合：雷达、通讯（RadCom）、电子战（EW）等功效将通过软件界说射频系统实现一体化融合，共享硬件平台（尤其是AESA阵面）。

相控阵雷达芯片洗濯,尊龙凯时科技芯片封装前锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
