我们来对SiP？橹蠦GA焊球堆叠（BGA Stacking或Solder Ball Stacking）工艺方法举行一个详细的特点和应用剖析。

一、什么是SiP？橹械腂GA焊球堆叠工艺？

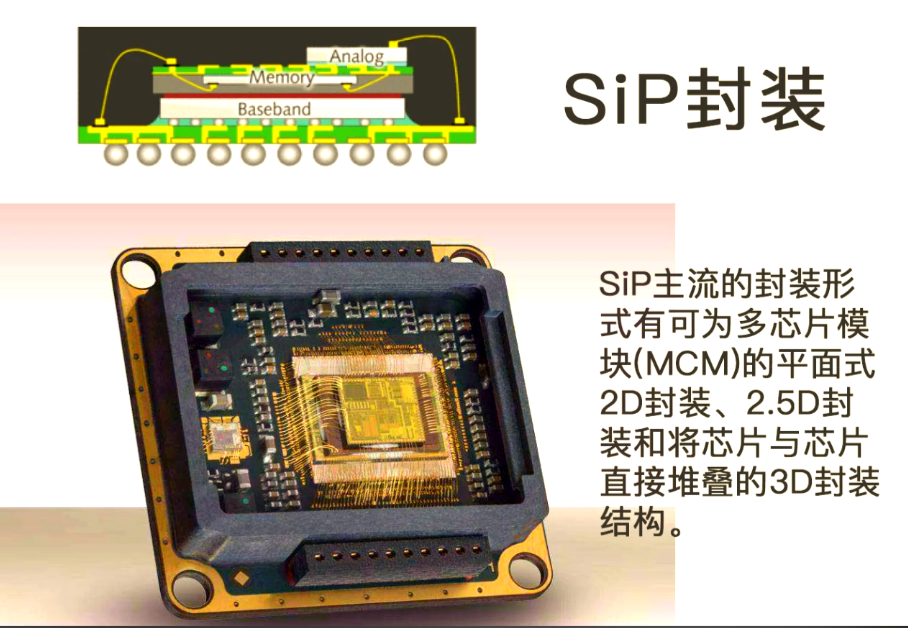

在SiP（System-in-Package）？橹，BGA（Ball Grid Array）焊球堆叠是一种三维（3D）集成手艺。它指的是在单个封装体内，将两个或多个芯片/子？橥ü鼴GA焊球在笔直偏向上互连起来。

这种工艺通常有两种实现形式：

1. PoP (Package-on-Package)：最常见的形式。将一个封装好的BGA器件（通常是存储器，如DRAM）堆叠在另一个封装好的BGA器件（通常是应用处置惩罚器或基带芯片）之上。上下封装通过外围的焊球阵列毗连。

2. PiP (Package-in-Package)：将一个或多个未封装的裸芯片堆叠在基板上，然后整体举行一次模塑封装，形成一个完整的SiP？。内部的笔直互连也可能使用焊球堆叠。

本文将重点剖析与PoP相关的BGA焊球堆叠工艺。

二、工艺特点剖析

优点：

1. 高密度集成，节约空间

• 最焦点的优势。通过在Z轴偏向堆叠，极大地镌汰了在PCB板上的占板面积（Footprint）。这关于智能手机、平板电脑、可衣着装备等空间极其名贵的便携式电子产品至关主要。

2. 优异的电性能

• 短互连路径：堆叠芯片之间的互连路径很是短，远小于将它们并排安排在PCB上并通过走线毗连的长度。

• 低电感/电阻：短的互连意味着更低的寄生电感和电阻，从而带来更快的信号传输速率、更高的带宽和更低的功耗。这关于处置惩罚器和存储器之间需要高速数据交流的应用（如LPDDR）尤为有利。

3. 提升系统性能

• 得益于优异的电性能，内存会见延迟更低，数据吞吐率更高，从而整体提升了系统性能。

4. 设计无邪性与标准化

• PoP架构允许来自差别供应商的上层封装（内存）和下层封装（处置惩罚器）举行混淆匹配，提供了较大的设计无邪性。

• JEDEC等组织对PoP的尺寸、球栅排列等有标准化划定，增强了互操作性。

5. 简化PCB设计

• PCB结构只需为一个复合封装（包括处置惩罚器和内存）设计焊盘，而不是为两个自力的器件设计，简化了布线重漂后和层数。

6. 已知优异芯片（KGD）测试

• 上层和下层封装可以在堆叠前举行自力的测试，确保都是“已知优异芯片”，然后再举行堆叠，有助于提高最终产品的良率。

弱点与挑战：

1. 工艺重漂后高，良率治理挑战大

• 堆叠工艺：需要高精度的贴片机在已焊接的下层封装上准确安排上层封装，对装备精度要求极高。

• 回流焊工艺：所有焊点（下层到PCB，上层到下层）通常在一次回流焊中完成。需要准确控制温度曲线，以确保所有焊球同时优异熔化并毗连，且不爆发桥连、朴陋或冷焊。这对焊膏印刷、焊球共面性要求极高。

2. 热治理挑战

• 高功耗的处置惩罚器和存储器细密堆叠在一个小空间内，会爆发重大的热密度。散热路径长，热量容易积累，可能导致芯片过热降频甚至失效。必需全心设计热界面质料（TIM）和散热计划。

3. 机械应力与可靠性问题

• CTE（热膨胀系数）失配：差别质料（芯片、基板、塑封料、PCB）的CTE差别，在温度转变（如开机/关机、情形温度转变）时会爆发热机械应力，可能导致焊点疲劳开裂。

• 机械强度：堆叠结构更高，在受到外力（如跌落、弯曲）时，底部的焊点，尤其是最外侧的焊点，遭受的应力最大，容易损坏。

4. 测试和返修难题

• 测试：堆叠后很难对内部的单个芯片举行测试和诊断。

• 返修：若是堆叠后的？槭，返修历程很是重大且本钱高。需要先加热取下整个堆叠？，可能会损坏PCB或周围元件。

5. 本钱较高

• 相比古板二维封装，特另外工艺办法、更腾贵的装备、更重大的质料（如底部填充胶Underfill）以及潜在的良率损失都导致了更高的总体本钱。

三、应用剖析

BGA焊球堆叠工艺主要应用于对尺寸、性能和带宽有极致要求的领域。

1. 智能手机清静板电脑

• 应用处置惩罚器 + 移动DRAM (LPDDR) + 闪存 (eMMC/UFS) 是最经典的PoP应用。险些所有主流智能手机的AP都接纳这种形式与内存集成，以实现紧凑的结构和高速数据会见。

2. 高端可衣着装备

• 智能手表、AR/VR眼镜等装备内部空间极为狭窄，PoP是集成主控和内存的首选计划。

3. 高性能盘算（HPC）和网络装备

• 在一些需要高带宽内存会见的ASIC、FPGA和GPU中，也会接纳类似PoP的3D堆叠手艺（如HBM - High Bandwidth Memory），但其工艺更先进（通常使用TSV硅通孔）。BGA堆叠是成内情对较低的3D集成计划。

4. 汽车电子

• 随着ADAS（高级驾驶辅助系统）和智能座舱的生长，需要处置惩罚大宗数据的域控制器也最先接纳SiP和PoP手艺，以知足性能和空间要求。

四、工艺选择与考量要点

在选择是否接纳BGA焊球堆叠工艺时，需要综合评估：

• 性能需求：是否需要极高的内存带宽和极低的延迟？

• 空间约束：PCB板空间是否极端主要？

• 热预算：系统的散热能力能否解决堆叠带来的热挑战？

• 本钱目的：能否遭受更高的封装本钱？

• 可靠性要求：产品所处的情形（温度转变、机械振动）对焊点可靠性要求有多高？

• 供应链：是否有可靠的、能提供切合标准的PoP组件的供应商和先进的SMT组装厂？

总结

SiP？橹械腂GA焊球堆叠工艺是一种强盛的三维集成手艺，它通过牺牲一定的工艺重大性、热性能和本钱，换来了无与伦比的空间节约和电性能提升。它是推动现代便携式电子装备向更轻薄、更强盛偏向生长的主要引擎之一。随着工艺手艺的一直前进（如更先进的底部填充质料、更精准的贴装装备、更优化的回流焊曲线），其可靠性和本钱效益仍在一连改善，应用规模也将进一步扩大。
