关于2.5DFC芯片封装工艺全流程剖析与焦点市场应用的详细剖析。

2.5DFC芯片封装工艺全流程剖析与焦点市场应用剖析

一、 什么是2.5D/2.5DFC封装？

在深入流程之前
，首先要明确其看法。2.5D封装是一种先进的集成电路封装手艺
，其焦点特征在于：多个芯片（如盘算芯、高带宽内存HBM）并排装置在一种称为“硅中介层”的基板上。

• “2.5D”的由来：古板2D封装是将芯片直接装置在有机基板（PCB-like）上；3D封装则是将芯片直接堆叠在一起（如Die on Die）。2.5D介于两者之间
  ，芯片并未直接笔直堆叠
  ，而是通过一个特另外中介层实现高密度互连
  ，可以看作是“2D的结构
  ，3D的性能”。

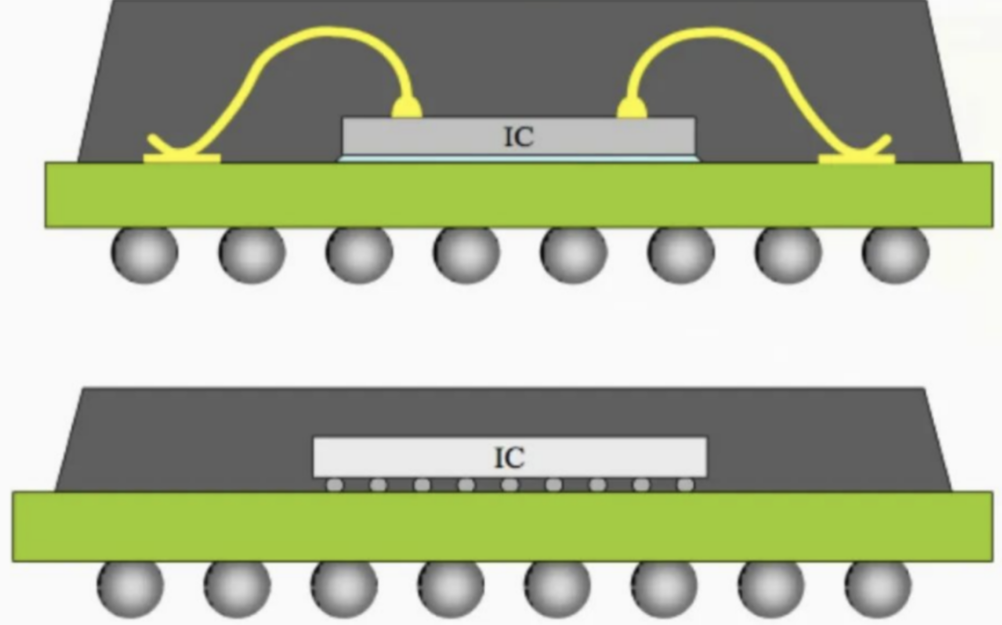

• “FC”的寄义：FC代表Flip-Chip
  ，即倒装焊手艺。这是与古板Wire Bonding（打线键合）相对应的手艺
  ，芯片的有源面（有晶体管的一面）朝下
  ，通详尽小的凸块（Bump）直接与基板或中介层毗连。2.5D封装险些无一破例地接纳Flip-Chip手艺
  ，因此常被称为2.5DFC。

焦点价值：2.5D封装通过硅中介层上的高密度走线和硅通孔
，实现了芯片间超短距离、超高带宽（如HBM与GPU之间）、超低功耗的互连
，完善解决了“内存墙”问题
，是高性能盘算的基石手艺。

二、 2.5DFC封装工艺全流程剖析

2.5D封装的流程极为重大
，涉及多学科交织。其主要流程可分为中介层制备、芯片制备、集成组装和最终封装四大阶段。

焦点质料与部件：

• 芯片：通常是一个大型盘算单位（如CPU, GPU, ASIC）和多个高带宽内存（HBM）。

• 硅中介层：焦点部件
  ，上面有细密走线（Redistribution Layer, RDL）和毗连上下层的硅通孔（Through-Silicon Via, TSV）。

• 微凸点：毗连芯片与中介层的细小焊球。

• C4凸点：毗连中介层与封装基板的较大焊球。

• 底部填充胶：用于填充误差
  ，增强机械强度并疏散热应力。

• 封装基板：承载中介层和芯片
  ，并将其毗连到主板。

全流程办法：

阶段一：硅中介层制备

1. TSV制造：在硅晶圆上通过深反应离子刻蚀等手艺制作笔直通孔。

2. TSV填充：用电镀工艺填充铜等导电质料。

3. RDL制造：在晶圆外貌沉积介电层和铜层
   ，通过光刻和刻蚀工艺形成多层再布线层
   ，实现XY平面上的电路毗连。这是中介层上最细密的电路。

4. 微凸点植球：在RDL的焊盘上制作微凸点
   ，用于后续毗连芯片。

阶段二：芯片制备

1. 晶圆测试：对盘算芯和HBM晶圆举行电性测试
   ，标记出不良品。

2. 凸点制作：在芯片的焊盘上制作响应的微凸点。

3. 切割：将晶圆切割成单个的芯片（Die）。

阶段三：集成与组装（焦点办法）

1. 贴装：使用高精度倒装芯片键合机
   ，将盘算芯和HBM芯片精准地贴装到硅中介层上。芯片的微凸点与中介层上的微凸点瞄准并接触。

2. 回流焊：通过加热使微凸点熔化并焊接
   ，形成牢靠的电气和机械毗连。

3. 底部填充：在芯片与中介层之间的细小误差中
   ，用毛细作用或模压注入底部填充胶
   ，然后固化。这一步至关主要
   ，能显著提升可靠性和散热。

4. 中介层与封装基板毗连：将已经组装好芯片的中介层
   ，通过更大的C4凸点倒装焊到古板的有机封装基板上。

5. 下填充：同样
   ，对中介层与封装基板之间的误差举行底部填充。

阶段四：最终封装

1. 塑封：使用模具化合物将整个结构包封起来
   ，提供物理；。

2. 植球：在封装基板的底部焊上锡球
   ，作为封装体与PCB主板毗连的接口。

3. 测试：举行最终的电性能、功效性和可靠性测试
   ，确保良品。

至此
，一个完整的2.5DFC封装体就完成了。

三、 焦点市场应用剖析

2.5DFC封装本钱高昂
，因此其应用主要集中在那些对性能、带宽和能效有极致追求的高端领域。

1. 人工智能与高性能盘算

• 应用场景：AI训练集群、超等盘算机、数据中心加速卡。

• 代表产品：NVIDIA的GPU（如A100, H100及厥后续版本）、AMD的MI系列加速卡、Google的TPU。

• 需求剖析：AI模子尤其是大语言模子
  ，需要海量数据在GPU和内存间快速流动。2.5D封装将GPU与HBM细麋集成
  ，提供了高达TB/s级别的内存带宽
  ，是训练和推理使命得以高效运行的要害。

2. 高端网络与通讯

• 应用场景：高速路由器、交流机、光通讯装备、5G/6G基站的焦点处置惩罚芯片。

• 需求剖析：网络数据吞吐量呈指数级增添
  ，要求焦点交流芯片和处置惩罚用具备极高的数据处置惩罚速率和带宽。2.5D封装可以集成多个焦点、高速SerDes（串行解串器）和大容量缓存
  ，知足Tb/s级别的数据交流需求。

3. 高端FPGA

• 应用场景：原型验证、加速盘算、军事航空、医疗成像。

• 代表产品：Xilinx（AMD）/Altera（Intel）的高端FPGA产品（如Virtex UltraScale+, Stratix 10）。

• 需求剖析：现代FPGA不再是简朴的逻辑单位阵列
  ，而是集成了处置惩罚器焦点、高速接口、HBM等的系统级平台。2.5D封装是实现这种重大异构集成的理想选择。

4. 其他新兴领域

• 自动驾驶：L4/L5级自动驾驶的盘算平台需要处置惩罚海量的传感器数据
  ，举行实时决议
  ，对算力和内存带宽要求极高。

• 高端图形处置惩罚：顶级事情站和游戏主机的GPU也最先接纳类似手艺来提升性能。

四、 总结与展望

总结特点：

• 优势：极致性能（高带宽、低延迟、低功耗）、异构集成能力强、缩小整体尺寸。

• 挑战：制程重大、本钱极高（尤其是硅中介层）、良率控制难、散热问题突出。

未来展望：

1. 本钱优化：研发低本钱中介层替换计划
   ，如基于玻璃、有机质料的中介层
   ，以及Intel的EMIB（嵌入式多芯片互连桥）等无源中介层手艺
   ，旨在以更低本钱实现类似性能。

2. 与3D IC融合：未来将是2.5D和3D封装手艺融合的时代。先用2.5D手艺将HBM等组件与盘算芯并排互连
   ，再在盘算芯上通过3D堆叠缓存（如SRAM）
   ，形成更重大的3D系统级集成。

3. 应用普及：随着手艺成熟和本钱下降
   ，2.5D封装的应用将从顶级旗舰产品逐渐下探到更多高性能需求的领域
   ，成为推动摩尔定律延续的主要引擎之一。

总而言之
，2.5DFC封装是后摩尔时代突破性能瓶颈的要害使能手艺
，虽然现在本钱高昂
，但其在高端市场的价值不可替换
，并将一连演进
，塑造未来芯片的形态。

2.5DFC封装洗濯剂-尊龙凯时科技芯片封装前锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业
，具有二十多年的水基洗濯工艺解决计划效劳履历
，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发
，具有深挚的手艺开发能力
，拥有五十多项知识产权、专利
，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌
，以完善的效劳系统
，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势
，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商
，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划
，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题
，理顺工艺
，提高良率
，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位
，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)
，IPC标准是全球电子行业优先选用标准
，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
