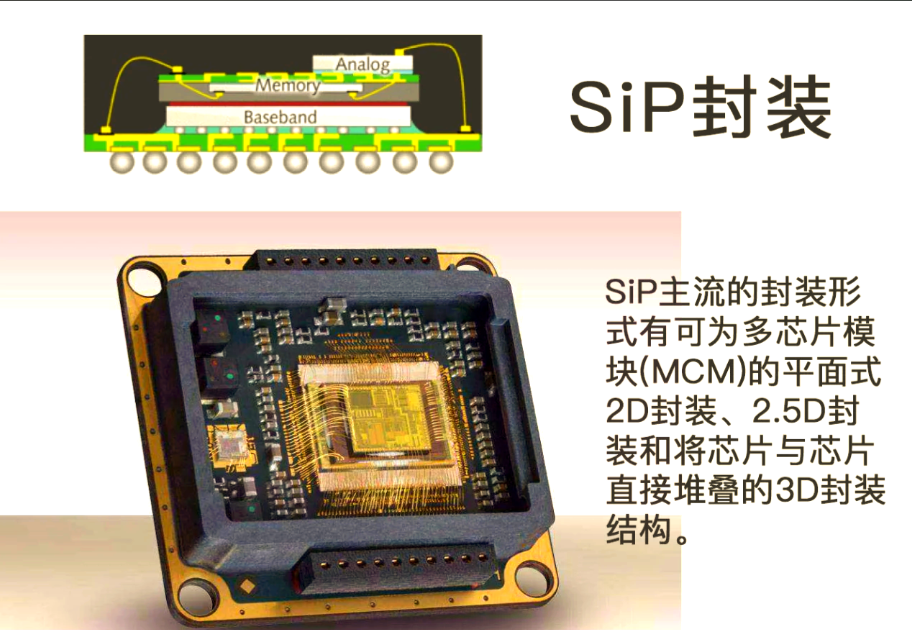

SIP（System-in-Package，系统级封装）的“混淆”特征是其实质，它通过整合差别工艺和手艺来实现重大系统的微型化
。与SIP相关的混淆封装工艺主要有以下几种焦点类型，它们各自的市场应用远景也截然差别
。

SIP混淆封装工艺的主要类型及市场远景

SIP混淆封装的焦点头脑是：“不再是简单芯片，而是将一个或多个芯片（可能来自差别工艺，如CMOS、GaAs、SiGe等）与被动元件、天线、滤波器等异质元件，通过差别的互连手艺集成在一个封装体内，形成一个完整的系统或子系统
。”

以下是几种要害的混淆封装工艺类型：

1. 基于引线键合（Wire Bonding）的混淆MCM-SiP

这是最古板、最成熟、本钱最低的SiP形式
。

• 工艺特点：

• 将多个裸芯片（Die）和被动元件（如MLCC、电感）并排贴装在配合的基板（Substrate，如LTCC、PCB、陶瓷）上
  。

• 使用金线或铜线通过引线键合工艺实现芯片与基板、芯片与芯片之间的电气互连
  。

• 最后用塑料封装体（Epoxy Molding Compound）举行包裹；
  。

• 焦点市场应用：

• 射粕习端
  ？椋≧FFE）：智能手机中的焦点
  ？，将功率放大器（GaAs工艺）、低噪声放大器、开关、滤波器（BAW/SAW）等集成在一起
  。这是Wire Bond SiP最经典和大宗的应用
  。

• 电源治理
  ？椋≒MIC）：将多个电源治理芯片、MOSFET、电感等集成，用于手机、平板等装备的电源治理
  。

• 微控制器（MCU）单位：将MCU焦点、存储器（Flash/RAM）、时钟电路等集成，用于汽车、工控等领域
  。

• 简朴的传感器
  ？椋喝缂蒑EMS传感器和ASIC控制芯片
  。

• 应用远景：

• 远景稳固但增添放缓
  。由于其极高的本钱效益，在中低端、对性能要求不极致的领域将恒久保存
  。

• 是射频、电源、模拟等
  ？榈闹髁Ψ庾笆忠
  。

• 但受限于 wire bond 的电感效应和互连长度，难以知足极高速率、超高密度集成的需求，正在被更先进的互连手艺部分替换
  。

2. 基于倒装芯片（Flip Chip）的混淆SiP

这是一种性能更高、集成密度更大的SiP形式
。

• 工艺特点：

• 芯片通过焊料凸点（Solder Bumps） 直接倒装贴装在基板上，实现电气和机械毗连
  。

• 与引线键合相比，互连路径更短，电感更小，电气性能更好，散热能力更佳
  。

• 可以与其他工艺（如Wire Bonding）混淆使用，称为FC+WB混淆封装，很是无邪
  。

• 焦点市场应用：

• 高端应用处置惩罚器（AP）和基带处置惩罚器：智能手机的CPU/GPU等焦点芯片险些所有接纳Flip Chip on Substrate的封装形式（可视为一种SiP）
  。

• 高性能盘算（HPC）：如CPU、GPU、FPGA与高带宽存储器（HBM）的2.5D集成中，芯片自己与中介层的毗连就接纳Flip Chip
  。

• 网络和数据中心芯片：对信号完整性和散热要求极高的场景
  。

• 汽车电子：尤其是ADAS（高级驾驶辅助系统）中的焦点处置惩罚单位
  。

• 应用远景：

• 远景很是辽阔，是目今的主流和高性能偏向
  。随着数据速率一直提升（PCIe 5.0/6.0, DDR5等），Flip Chip的优势愈发明显
  。

• 是通往更先进2.5D/3D封装的基础手艺
  。

• 将继续作为高性能数字芯片封装的首选计划，并一直向更多领域渗透
  。

3. 2.5D/3D 集成SiP

这是最前沿的SiP手艺，代表了封装手艺的巅峰
。

• 工艺特点：

• 2.5D集成：将多个芯片并排安排在硅中介层（Silicon Interposer） 或再布线层（RDL） 上
  。中介层内部有高密度的硅通孔（TSV）和微布线，提供芯片间超高速、高带宽的互连（例如实现HBM与逻辑芯片的互连）
  。

• 3D集成：将多个芯片直接堆叠起来，通过TSV或混淆键合（Hybrid Bonding） 手艺举行笔直互连，实现最高的集成密度和最短的互连路径
  。

• 焦点市场应用：

• 人工智能/机械学习（AI/ML）加速器：如NVIDIA、AMD的GPU，需要集成多个HBM存储器，2.5D是唯一选择
  。

• 高性能盘算（HPC）和效劳器CPU：Intel、AMD等公司用EMIB（2.5D的一种）、Foveros（3D）等手艺集成多个盘算芯粒（Chiplets）
  。

• 超高端FPGA：如Xilinx（AMD）的Versal系列，集成了盘算芯片、FPGA结构、HBM等
  。

• 先进存储器：如HBM自己、3D NAND Flash都是3D集成的规范
  。

• 应用远景：

• 远景是爆发性的，是未来十年半导体生长的焦点驱动力之一
  。

• 沾恩于Chiplet（芯粒） 理念的兴起，2.5D/3D集成是实现差别工艺、差别功效芯片“混搭”的要害使能手艺
  。

• 虽然本钱极高，但在追求极致性能的领域（AI、HPC、数据中心）是必需品，并逐渐向高端移动装备、汽车等领域下沉
  。

4. 扇出型封装（Fan-Out Packaging）

这是一种可以省略基板和中介层的先进SiP手艺
。

• 工艺特点：

• 将芯片嵌入到环氧树脂模塑料中，然后在模具外貌制作高密度的再布线层（RDL），将芯片的I/O触点“扇出”到更大的区域，从而可以直接焊接在PCB上
  。

• 优点是更薄、更轻、性能更好（线路更短）、本钱潜力更低（省去了腾贵的基板）
  。

• 焦点市场应用：

• 移动处置惩罚器：如苹果的A系列处置惩罚器应用在部分iPhone型号中（InFO工艺）
  。

• 射频及无线芯片：如毫米波天线集成（AiP - Antenna in Package），是5G手机的要害手艺
  。

• 电源治理和汽车电子：对可靠性和尺寸有要求的应用
  。

• 应用远景：

• 远景灼烁，是封装手艺的主要生长偏向
  。

• 特殊适合中档性能、对厚度和本钱敏感的应用，是古板Wire-Bond SiP和2.5D SiP之间一个很是好的平衡点
  。

• 随着RDL线宽间距的一直缩
  。ǜ叨薋an-Out），其性能正在迫近2.5D集成，但本钱更具优势，应用规模将一连扩大
  。

总结比照

结论：
没有一种SiP工艺能通吃所有市场
。未来趋势是多种混淆封装工艺共存并协同生长，凭证性能、本钱、尺寸和功耗的要求，为差别的应用场景提供最优解
。从低本钱无线
？榈蕉ゼ兜腁I盘算卡，背后都有对应的SIP混淆封装手艺作为支持，其整体市场应用远景很是辽阔且充满活力
。
