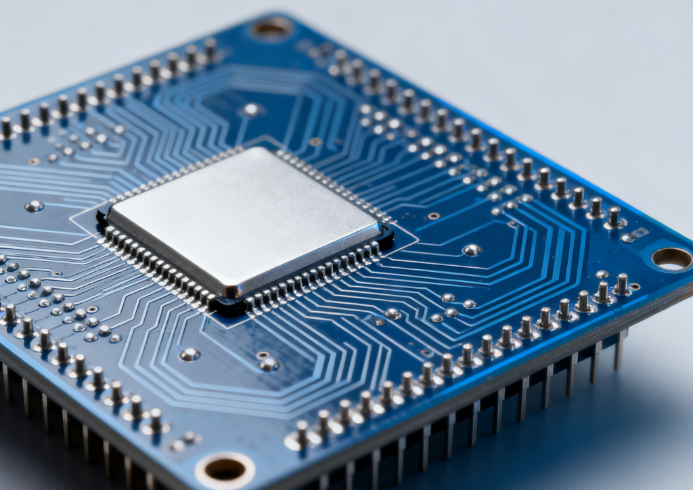

IC载板作为半导体封装的焦点部件
，在AI与高性能盘算的驱动下
，手艺迭代显著加速

。其生长已从古板的支持与毗连角色
，演进为决议系统性能的要害
，并通过异质整合等先进封装手艺
，成为延续摩尔定律的主要路径

。

下面这个表格
，可以资助你快速相识IC载板封装手艺的生长脉络和主流手艺特点

。

焦点驱动力与手艺前沿

目今IC载板手艺的生长主要由人工智能（AI）、高性能盘算（HPC）和5G通讯等领域的需求驱动

。以下几个偏向代表了最前沿的竞争焦点：

• 异质整合与Chiplet（小芯片）：这被以为是后摩尔时代的生长重点

  。它将差别工艺、差别功效的芯片（如CPU、GPU、内存）通过先进封装集成在一起
  ，像一个“乐高”系统
  ，实现性能的最大化

  。这关于知足AI芯片无限的盘算与内存集成需求至关主要

  。

• 2.5D/3D封装：这是实现异质整合的要害手艺

  。2.5D封装使用硅中介层或硅桥
  ，让芯片在水平偏向上实现超高密度的互连

  。而3D封装则直接将芯片在笔直偏向上堆叠
  ，大幅缩短互连距离
  ，提升带宽并降低功耗

  。

• 面板级封装（FOPLP）：为了应对AI/HPC芯片越来越大的中介层尺寸
  ，用更大尺寸的矩形面板取代古板的圆形晶圆举行封装
  ，成为降本增效的新路径

  。它可以显著提高载体使用率
  ，镌汰质料铺张

  。凭证Yole集团的展望
  ，面板级封装市场规模预计将从2024年的1.6亿美元增添至2030年的6.5亿美元

  。台积电等巨头已最先结构
  ，从CoWoS（晶圆基板芯片）转向CoPoS（面板基板芯片）

  。

• 质料立异：ABF与玻璃基板

• ABF载板：现在支持CPU、GPU等高性能芯片的绝对主力

  。AI芯片的生长要求ABF载板向高层数（可达20层以上）、高密度、大尺寸演进

  。其中
  ，ABF增层膜是要害焦点质料
  ，其供应状态对工业链有主要影响

  。

• 玻璃基板：被视为未来的主要生长偏向

  。与有机质料相比
  ，玻璃具备更优的平整度、稳固性和电气性能
  ，更适合超大尺寸和高速应用

  。全球各方势力正妄想进入该领域
  ，包括英特尔、SK海力士、三星等
  ，预计将吸引大宗投资

  。

? 全球市场竞争名堂

全球IC载板市场集中度高
，已形成清晰的梯队名堂

。下面的表格梳理了主要加入者的特点

。

行业未来展望

总结来看
，IC载板行业未来的生长将围绕以下几个焦点主题：

• AI与HPC仍是焦点驱动力：对算力的无尽追求将一连推动IC载板手艺向更高密度、更大尺寸、更优性能生长

  。预计到2030年
  ，HPC/AI芯片将成为ABF载板的第一大应用领域

  。

• 手艺竞争白热化：在异质整合、面板级封装、玻璃基板等前沿偏向
  ，国际巨头与海内厂商的竞争将愈发强烈

  。手艺领先性和量产能力是决议企业能走多远的要害

  。

• 供应链清静与本土化：在全球商业情形保存不确定性的配景下
  ，供应链的韧性和清静变得尤为主要

  。这将促使全球产能结构的重构
  ，同时也为海内企业提供了在本土市场替换生长的战略机缘

  。

希望以上剖析能资助你周全相识IC载板领域

。

IC载板芯片封装洗濯剂-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种
，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物
，究竟哪些才是最备受关注的呢

？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量

。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持

。

推荐使用尊龙凯时科技水基洗濯剂产品

。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳

。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业
，具有二十多年的水基洗濯工艺解决计划效劳履历
，掌握电子制程环保水基洗濯焦点手艺

。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用

。是IPC-CH-65B CN《洗濯指导》标准的单位

。尊龙凯时科技全系列产品均为自主研发
，具有深挚的手艺开发能力
，拥有五十多项知识产权、专利
，是海内为数未几拥有完整的电子制程洗濯产品链的公司

。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者

。以海内自有品牌
，以完善的效劳系统
，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势
，为海内企业、机构提供更好的手艺效劳和更优质的产品

。尊龙凯时科技的定位不但是精湛手艺产品的提供商
，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划
，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题
，理顺工艺
，提高良率
，成为客户可靠的帮手

。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位
，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)
，IPC标准是全球电子行业优先选用标准
，是集成电路质料工业手艺立异同盟会员成员

。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等

。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯

。
