关于半导体芯片类型和封装手艺的详细先容

。这两个领域是半导体工业的焦点
，并且都在飞速生长中

。

第一部分：半导体芯片类型

芯片类型通常凭证其功效和集陋习模来划分

。以下是主要的分类：

1. 按功效划分

这是最直观的分类方法
，凭证芯片在电子系统中饰演的角色来区分

。

• 微处置惩罚器

• CPU：中央处置惩罚器
  ，用于通用盘算
  ，是PC、效劳器的焦点
  
  。

• GPU：图形处置惩罚器
  ，最初为图形渲染设计
  ，现在普遍应用于AI、高性能盘算
  
  。

• APU/SoC：将CPU、GPU、内存控制器等集成在一起的处置惩罚器
  ，常见于手机、平板
  
  。

• 形貌：盘算机系统的“大脑”
  ，认真执行指令和处置惩罚数据
  
  。

• 例子：

• 存储器

• DRAM：动态随机存取存储器
  ，需要准时刷新
  ，用作系统主内存（如电脑内存条）
  
  。

• NAND Flash：非易失性存储器
  ，断电后数据不丧失
  ，用于SSD、U盘、手机存储
  
  。

• NOR Flash：非易失性存储器
  ，允许字节级随时机见
  ，常用于存储固件代码
  
  。

• 形貌：用于存储数据和程序
  
  。

• 例子：

• 逻辑芯片

• 形貌：处置惩罚数字信号
  ，执行特定的逻辑运算和控制功效
  
  。

• 例子：种种专用集成电路、门电路等
  ，是数字系统的基础
  
  。

• 模拟芯片

• 电源治理芯片：认真装备的供电、电池充电和电量治理
  
  。

• 数据转换器：如ADC和DAC
  ，实现模拟信号与数字信号的相互转换
  
  。

• 射频芯片：用于处置惩罚无线信号
  ，如手机中的4G/5G信号
  
  。

• 形貌：处置惩罚一连转变的模拟信号
  ，如声音、温度、光线等
  
  。

• 例子：

• 微控制器

• 形貌：一个集成了CPU、内存和I/O接口的微型盘算机系统
  ，用于嵌入式控制和自动化
  
  。

• 例子：汽车电子、智能家电、工业机械中的控制焦点
  
  。

• 传感器

• 形貌：将物理天下的信息（如光、运动、压力、温度）转换为电信号
  
  。

• 例子：CMOS图像传感器、MEMS加速率计、指纹传感器
  
  。

• 功率器件

• 形貌：专门用于处置惩罚和高效率转换电能的半导体器件
  
  。

• 例子：MOSFET、IGBT
  ，普遍应用于电源、电动汽车、工业控制
  
  。

2. 按集陋习；

这反应了芯片上晶体管数目的几多和电路的庞洪水平

。

• 小规模集成电路

• 中规模集成电路

• 大规模集成电路

• 超大规模集成电路 - 现代绝大大都芯片都属于此类
  
  。

• 特大规模集成电路

• 重大规模集成电路

3. 按设计理念/定制化水平划分

• 通用芯片：如CPU、GPU
  ，设计用于处置惩罚种种使命
  
  。

• 专用集成电路：为特定应用量身定制
  ，性能高、功耗低
  ，但设计本钱高、周期长
  
  。

• 片上系统：将整个系统的主要功效集成到简单芯片上
  ，是目今移动装备和物联网装备的主流
  
  。

• 可编程逻辑器件 / FPGA：硬件功效可以在制造后通过编程来界说
  ，很是无邪
  ，适用于原型设计和特定加速
  
  。

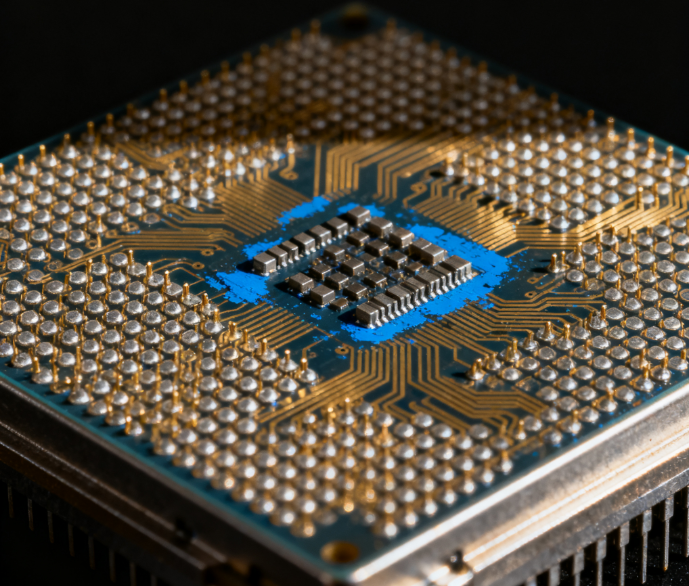

第二部分：半导体封装手艺类型

封装是为芯片提供；ぁ⒐┑纭⑸⑷取⑿藕呕チ⒂胪獠康缏钒迮连的手艺

。封装手艺直接影响着芯片的性能、功耗、可靠性和本钱

。

封装手艺种类极其繁多
，可以从结构、集成度和终端形态等多个维度举行分类

。

1. 古板封装手艺

这类手艺成熟、本钱低
，普遍应用于对性能要求不极高的领域

。

• DIP

• 形貌：双列直插式封装
  ，引脚从封装两侧引出
  ，可插入插座或焊接
  
  。

• 特点：体积大
  ，引脚数少
  ，适用于早期微处置惩罚器和简朴IC
  
  。

• SOP / SOIC

• 形貌：小形状封装
  ，是DIP的外貌贴装版本
  
  。

• 特点：体积小
  ，适合自动化生产
  ，是现在应用最普遍的封装形式之一
  
  。

• QFP / LQFP

• 形貌：四侧引脚扁平封装
  ，引脚从四个侧面引出
  
  。

• 特点：引脚数比SOP多
  ，常用于微控制器等
  
  。

• QFN / DFN

• 形貌：四侧无引脚扁平封装
  ，底部有裸露的焊盘与PCB毗连
  
  。

• 特点：体积小、热性能好、电感低
  ，普遍应用于空间受限的便携装备
  
  。

• BGA

• 形貌：球栅阵列封装
  ，以封装底部的焊球阵列取代引脚
  
  。

• 特点：引脚数大大增添
  ，解决了QFP引脚间距详尽的问题
  
  。是现在高性能芯片（如CPU、GPU、高端FPGA）的主流封装形式
  
  。

• 衍生：eWLB 等
  
  。

2. 先进封装手艺

随着摩尔定律放缓
，通过缩小晶体管尺寸来提升性能变得愈发难题和腾贵

。“逾越摩尔” 的蹊径变得主要
，即通过先进封装手艺
，将多个芯片在系统级别举行集成
，以继续提升整体性能、降低功耗、缩小尺寸

。

• WLP

• 形貌：直接在晶圆上举行大部分或所有的封装制程
  ，完成后再切割成单个芯片
  
  。

• 特点：封装尺寸小
  ，电性能好
  ，主要用于传感器、电源治理IC和射频芯片
  
  。

• 类型：扇入型
  ，扇出型
  
  。

• Fan-Out WLP

• 形貌：扇出型晶圆级封装
  ，是WLP的进阶
  
  。它允许I/O触点“扇出”到芯片裸片物理尺寸之外的区域
  
  。

• 特点：可以在不增添封装尺寸的情形下增添I/O数目
  ，实现更高密度的互连
  
  。苹果A系列处置惩罚器是典范应用
  
  。

• 2.5D 封装

• 形貌：将多个芯片并排安排在一种称为硅中介层 的基板上
  
  。中介层内部有高密度的硅通孔
  ，充当芯片之间的“超等高速公路”
  
  。

• 特点：实现了芯片间的高速、高带宽互连
  ，同时阻止了将差别工艺的芯片直接集成在一起的难题
  
  。

• 代表手艺：台积电的 CoWoS
  ，英特尔的 EMIB
  
  。

• 3D 封装

• HBM：高带宽存储器
  ，将多个DRAM芯片堆叠在一起
  ，通过TSV与底部的逻辑芯片（如GPU）毗连
  ，为AI和图形处置惩罚提供重大带宽
  
  。

• SoIC：台积电的3D芯片堆叠手艺
  
  。

• 形貌：将多个芯片在笔直偏向上堆叠起来
  ，并通过TSV 直接毗连
  
  。

• 特点：极大地缩短了互连长度
  ，实现了最高的集成密度和能效
  
  。

• 应用：

• Chiplets / 小芯片

• 形貌：一种设计理念
  ，而非简单的封装手艺
  
  。它将一个大型SoC拆分成多个更小的、功效简单的“小芯片”
  ，然后通过先进封装（如2.5D/3D）集成在一起
  
  。

• 优势：提升良率、降低本钱、实现“混搭”
  ，允许使用差别制程工艺的芯片
  
  。

• 代表：AMD的Ryzen和EPYC处置惩罚器是Chiplet架构的乐陋习范
  
  。UCIe 同盟旨在建设小芯片互连的全球标准
  
  。

• SiP

• 形貌：系统级封装
  ，是一个广义看法
  
  。它将多个差别功效的芯片（如处置惩罚器、存储器、无源元件）集成在一个封装内
  ，形成一个完整的系统或子系统
  
  。

• 特点：它可以使用任何封装手艺（从古板到先进）来实现
  
  。苹果Apple Watch中的S系列芯片是SiP的典典范子
  
  。

总结

总而言之
，半导体手艺的生长正从“怎样制造一颗更强盛的芯片”转向“怎样将多颗芯片更好地集成在一起”

。芯片设计与封装手艺的协同优化
，已成为推动未来盘算性能一连提升的要害驱动力

。

半导体洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种
，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物
，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量

。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持

。
