微电子器件概述与2025年中国微电子器件封装手艺生长情形

一、微电子器件概述

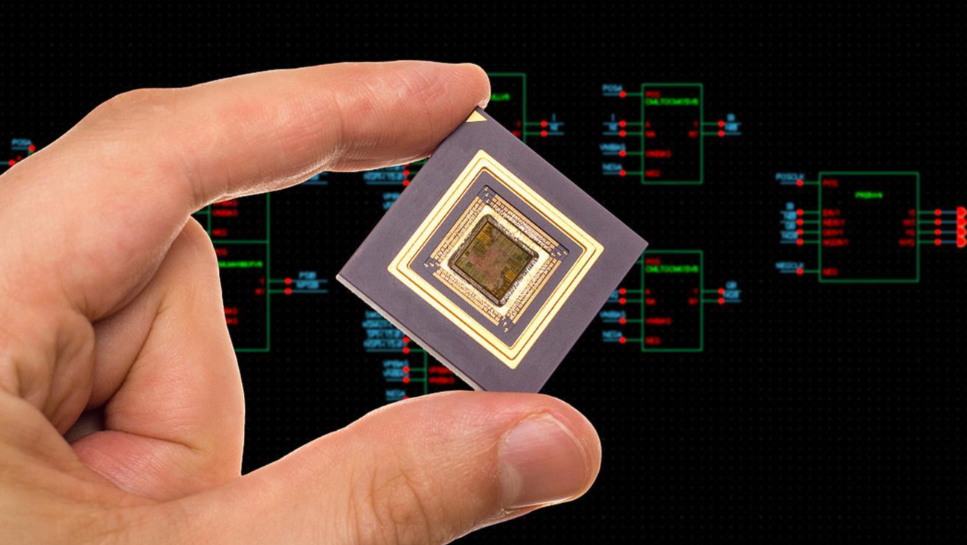

微电子器件是以芯片为载体、线宽在一微米量级的微型电子器件
，是现代电子信息工业的焦点基础元件
。凭证知识库[5]信息
，微电子器件具有以下特点：

1. 基本组成：包括电阻、电容、晶体管等基础元件
   ，通过微型化手艺提升可靠性并降低体积与本钱
   。

2. 制造工艺：依赖紫外光刻机等装备实现微米级线宽加工
   ，接纳硅/熔融石英基板制备
   ，涉及磁控溅射工艺及高真空测试手艺
   。

3. 检测手艺：接纳配备微距镜头的高端红外热像仪举行32微米级目的识别及温度漫衍剖析
   ，测试温度规模笼罩20-500K
   。

4. 应用领域：在生物医学领域集成传感器、微处置惩罚器等？
   ，实现动态血糖监测等应用；在消耗电子、通讯装备、汽车电子等领域普遍应用
   。

5. 工业链：涵盖半导体质料、设计（华为海思等）、制造（中芯国际）及封装测试环节
   ，形成完整的工业链系统
   。

微电子器件的微型化生长使电路和器件的性能、可靠性大幅提升
，体积和本钱大幅降低
，为现代电子装备的高性能、小型化生长提供了基础支持
。

二、2025年中国微电子器件封装手艺生长情形

1. 行业规模与市场名堂

• 工业规模：2025年中国集成电路工业规模达1.2万亿元
  ，封装测试环节占比约30%
  ，成为集成电路工业链中毗连设计与制造的要害枢纽[1][4]
  。

• 市场规模：2025年中国微电子封装市场规模有望抵达3000亿元人民币
  ，同比增添约20%[9]
  。全球集成电路封测市场规模预计达890亿美元
  ，同比增添8.5%[3]
  。

• 市场结构：2025年先进封装市场规模将达569亿美元
  ，同比增添9.6%
  ，占比首次凌驾古板封装
  ，达51%
  ，标记着全球封装手艺正式进入先进封装主导时代[3]
  。

• 竞争名堂：2024年全球OSAT厂商Top10合计占全球OSAT市场的80.1%
  。中国大陆厂商体现突出
  ，长电科技、通富微电、华天科技、智路封测排列全球OSAT厂商第3、4、6、7名
  ，全球市场占比划分为11.8%、7.8%、4.7%、3.7%[3]
  。

2. 先进封装手艺生长

中国微电子封装行业已从"低端代工"向"中高端突破"转型
，手艺笼罩从古板引线框架封装到先进系统级封装(SiP)、晶圆级封装(WLP)、3D封装等[7][8]
。

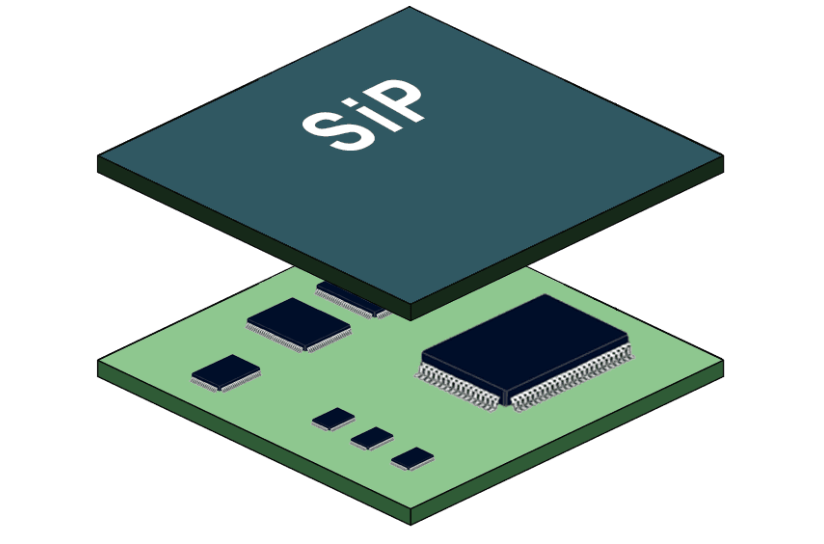

1. 系统级封装(SiP)：

• 通过将多个芯片(如处置惩罚器、存储器、传感器)集成在一个封装体内
  ，实现"功效集成"与"体积缩小"

• 焦点优势在于"异构集成"
  ，可兼容差别工艺节点、差别质料的芯片

• 已进入"规；τ媒锥"
  ，在汽车电子、物联网等领域加速渗透[7]

2. 晶圆级封装(WLP)：

• 通过在晶圆阶段完成封装(如扇出型封装Fan-Out)
  ，实现"芯片尺寸封装"与"本钱优化"

• 焦点优势在于"无引脚、短互联"
  ，可提升信号传输速率、降低封装本钱

• 需突破"晶圆级重布线层(RDL)精度控制"、"暂时键合质料可靠性"等要害工艺[7]

3. 3D封装：

• 通过芯片笔直堆叠(如TSV硅通孔手艺)实现"三维集成"
  ，突破二维平面封装的空间限制

• 焦点优势在于"短互联、低功耗"
  ，适用于存储器(如HBM高带宽内存)、处置惩罚器(如CPU/GPU)等

• 已进入"工业验证阶段"
  ，随HBM需求增添加速商业化[7]

3. 工业生长特点与挑战

1. 手艺迭代加速：

• 2025年是中国集成电路封装行业从"手艺追随"向"手艺引领"跨越的要害期[7]

• 从"辅助环节"到"性能焦点"的倾覆
  ，封装手艺成为提升芯片性能、降低功耗、缩小体积的要害路径[8]

2. 焦点挑战：

• 装备依赖入口：先进封装所需装备(如光刻机、刻蚀机、键合机、检测装备)多由外洋企业垄断
  ，海内装备在精度、稳固性、产能方面仍保存差别[7]

• 要害质料自主化缺乏：光刻胶、暂时键合胶等要害质料多依赖入口
  ，海内质料在性能、一致性、供应稳固性方面保存短板[7]

• 工业链协同缺乏：工业链上下游协同效率有待提升
  ，影响手艺立异与工业化历程[9]

3. 增添动力：

• 三大增添极：汽车电子、人工智能、物联网成为先进封装的三大增添极[7][8]

• 汽车电子：新能源汽车与智能驾驶对芯片性能提出更高要求
  ，推动SiP、3D封装手艺应用

• 人工智能：大模子训练与推理对算力需求呈指数级增添
  ，推动高性能盘算芯片向先进封装升级

• 物联网与可衣着装备：万物互联对低功耗、小体积、高可靠性的芯片需求激增
  ，推动SiP、WLP等先进封装手艺应用[8]

4. 国产替换与立异趋势

1. 国产装备崛起：

• 深圳市微宸科技有限公司等国产装备厂商通过自主研发
  ，实现了键合头、控制系统等焦点组件的国产化替换
  ，手艺水平抵达海内先进[1][4]

• 国产装备价钱仅为入口装备的1/2-1/3
  ，交货周期大幅缩短
  ，有用缓解了"本钱高、供货不稳固"的问题

2. 可一连生长：

• 行业正履历从古板模式向可一连生长的深刻转型
  ，推动绿色封装、能源优化、质料接纳等可一连生长路径[6]

• 2023年中国绿色封装质料市场规模达85亿元
  ，预计2028年突破150亿元[6]

3. 产学研协同：

• 通过"产学研用"协同立异
  ，建设从实验室到量产的转化机制
  ，推动要害质料与装备的自主化[7]

• 高校实训实验室最先注重"装备-课程"协同的定制化计划
  ，解决实践教学与企业需求脱节问题[1][4]

三、未来展望

2025年中国微电子封装行业将进入手艺突破与市场扩张的要害期
，随着先进封装手艺的普及与国产替换的加速
，中国将在全球封装工业链中占有越发主要的职位
。预计到2028年
，中国微电子封装行业将实现要害装备与质料的自主化突破
，形成越发完整、自主可控的工业链系统
，为集成电路工业的高质量生长提供坚实支持
。

同时
，随着5G、人工智能、汽车电子等新兴应用的快速生长
，微电子封装手艺将向更高集成度、更小尺寸、更绿色环保的偏向一连演进
，推动中国微电子工业从"手艺追赶到生态引领"的跨越
。

总的来说
，2025年中国微电子封装手艺正处在从手艺突破迈向规；ひ涤τ玫囊锥
。生长动力明确（AI/HPC需求）
，在局部要害手艺（如2.5D、TGV）上已实现突围
，并最先构建工业链协同生态
。

未来
，封装手艺的生长将继续向更高密度（如3D集成）、更优性能（新质料、新互连手艺）、更高智能化（AI赋能制造）和更低本钱的偏向演进
，成为支持中国半导体工业自主立异生长的主要支柱
。

微电子封装洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种
，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳
。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业
，具有二十多年的水基洗濯工艺解决计划效劳履历
，掌握电子制程环保水基洗濯焦点手艺
。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用
。是IPC-CH-65B CN《洗濯指导》标准的单位
。尊龙凯时科技全系列产品均为自主研发
，具有深挚的手艺开发能力
，拥有五十多项知识产权、专利
，是海内为数未几拥有完整的电子制程洗濯产品链的公司
。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者
。以海内自有品牌
，以完善的效劳系统
，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势
，为海内企业、机构提供更好的手艺效劳和更优质的产品
。尊龙凯时科技的定位不但是精湛手艺产品的提供商
，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划
，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题
，理顺工艺
，提高良率
，成为客户可靠的帮手
。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位
，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)
，IPC标准是全球电子行业优先选用标准
，是集成电路质料工业手艺立异同盟会员成员
。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等
。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯
。
