电子封装（Electronic Packaging）是将集成电路芯片（IC）举行物理；ぁ⒌缙连、散热治理以及与外部系统集成的要害手艺环节。它不但影响芯片的性能、可靠性和寿命
，还对本钱和小型化具有决议性作用。

下面将从电子封装概论出发
，详细先容两种主流封装形式：引线框架型封装（Leadframe-based Packages）和球栅阵列型封装（Ball Grid Array, BGA）。

一、电子封装概论

1. 封装的基本功效

• 电气互连：实现芯片焊盘与外部电路之间的电毗连。

• 机械；ぃ罕苊庑酒艹薄⑽廴尽⒒倒セ鞯惹樾嗡鸷。

• 热治理：有用导出芯片事情时爆发的热量。

• 标准化接口：提供统一的形状尺寸和引脚排列
  ，便于PCB装配。

2. 封装层级

电子封装通常分为四个层级：

• 零级封装：芯片制造（如晶圆级处置惩罚）。

• 一级封装（芯片级封装）：将裸芯片封装成单个器件（如QFP、BGA）。

• 二级封装：将封装好的芯片焊接到印刷电路板（PCB）上。

• 三级封装：整机系统集成（如手机、效劳器主板组装）。

3. 封装生长趋势

• 高密度：I/O数目增添
  ，引脚间距缩小。

• 小型化：如CSP（Chip Scale Package）、WLCSP（Wafer Level CSP）。

• 高性能：低电感、低电阻、优异散热。

• 低本钱与高可靠性：适合大规模量产。

二、引线框架型封装（Leadframe-based Packages）

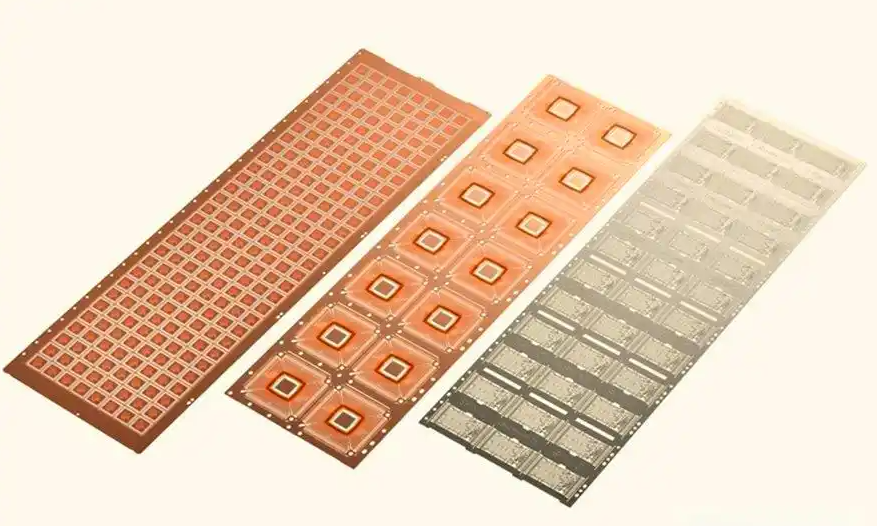

引线框架型封装

这是一种以金属引线框架（Lead Frame）作为芯片载体和引脚基础的成熟手艺。

• 焦点结构：焦点是金属引线框架
  ，通常由铜合金制成
  ，兼具高强度（抗拉强度≥600MPa）和高导电/导热性（导电率≥80%IACS）。

• 毗连方法：芯片通过 “引线键合”（Wire Bonding） 用极细的金、铝或铜丝毗连到框架内引脚
  ，然后整体被塑料等质料包封。

• 主要类型：主要有双侧引脚型（如SOP
  ，用于存储器、模拟IC）和四侧引脚型（如QFP
  ，用于微控制器、DSP）
  ，以及高密度变体QFN
  ，其底部有散热焊盘
  ，引脚在周围。

• 工艺与趋势：主要生产要领包括模具冲压（本钱低）和化学蚀刻（精度高
  ，可达20-30μm线宽
  ，用于高密度封装）。趋势是向更高强度、更高导电、更。ā0.1mm）生长
  ，并拓展至倒装芯片等高端应用。

1. 基本结构

引线框架是一种由铜合金或铁镍合金冲压/蚀刻而成的金属框架
，包括：

• 芯片焊盘（Die Pad）：用于粘接芯片。

• 引脚（Leads）：向外延伸
  ，用于焊接至PCB。

• 毗连筋（Tie Bars）：在封装前支持引脚。

2. 典范封装类型

• DIP（Dual In-line Package）：双列直插
  ，早期常用。

• SOP（Small Outline Package）：外貌贴装
  ，引脚向两侧弯曲。

• QFP（Quad Flat Package）：四边引脚
  ，高I/O数。

• TSOP（Thin Small Outline Package）：薄型SOP
  ，用于内存。

• TO系列（Transistor Outline）：功率器件常用。

3. 制造流程简述

1. 芯片粘接（Die Attach）到引线框架焊盘；

2. 引线键合（Wire Bonding）毗连芯片焊盘与引脚；

3. 模塑封装（Molding）用环氧树脂包裹芯片和引线；

4. 切筋成型（Trim & Form）疏散单颗器件并整形引脚；

5. 测试与打标。

4. 优弱点

• 优点：

• 本钱低
  ，工艺成熟；

• 易于检测与返修；

• 散热路径直接（通过引线框架）。

• 弱点：

• I/O密度受限（引脚间距通常 ≥0.4mm）；

• 电感较高
  ，高频性能较差；

• 封装尺寸较大
  ，不适用于高密度应用。

三、球栅阵列型封装（Ball Grid Array, BGA）

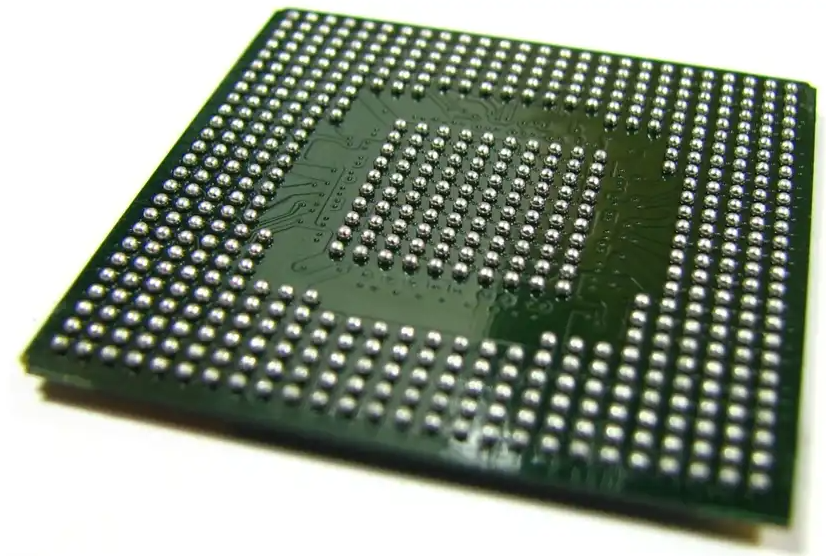

球栅阵列型封装

BGA封装是为相识决高密度、多引脚芯片的封装需求而生长起来的先进手艺。

• 焦点结构：最大的特点是作废了周围的翼形引脚
  ，改用封装底部阵列式排布的锡球作为电气和机械毗连点。

• 主要优势：

• 高密度：引脚漫衍在底部整个平面
  ，在相同面积下能提供远超QFP的引脚数。

• 优异性能：引脚短
  ，寄生电感和信号延迟小
  ，高频性能好；更短的路径也有利于散热。

• 高可靠性：锡球在回流焊时使用外貌张力自瞄准
  ，焊接牢靠。

• 主要类型：

• PBGA（塑料型）：有机基板
  ，本钱较低
  ，应用最广
  ，如小我私家电脑中的处置惩罚器。

• CBGA（陶瓷型）：陶瓷基板
  ，散热和密封性好
  ，用于高端、高可靠性领域。

• FCBGA（倒装芯片型）：芯片通过凸点直接与基板毗连
  ，性能和密度最高
  ，用于高端CPU、GPU。

• 挑战与应对：主要挑战是焊点检测难题（需X光装备）和热膨胀应力匹配问题？赏ü撞刻畛浣海║nderfill）和在PCB设计时思量热匹配来应对。

1. 基本结构

BGA封装使用焊球阵列取代古板引脚
，焊球漫衍在封装底部整个区域
，通；诙嗖阌谢澹ㄈ鏐T树脂、ABF）或陶瓷基板。

• 基板（Substrate）：替换引线框架
  ，内含多层布线。

• 焊球（Solder Balls）：直径约0.3–0.75mm
  ，呈阵列排布。

• 芯片毗连：通常接纳倒装芯片（Flip Chip）或引线键合。

2. 主要类型

• PBGA（Plastic BGA）：有机基板+塑封
  ，本钱低
  ，主流类型。

• CBGA（Ceramic BGA）：陶瓷基板
  ，高可靠性
  ，用于航天/军工。

• TBGA（Tape BGA）：柔性基板
  ，轻薄。

• FC-BGA（Flip Chip BGA）：倒装芯片+底部填充
  ，高性能CPU/GPU常用。

3. 制造流程简述

1. 芯片与基板毗连（Wire Bonding 或 Flip Chip）；

2. 底部填充（仅Flip Chip需Underfill）；

3. 植球（Solder Ball Attach）；

4. 回流焊固化焊球；

5. 支解、测试。

4. 优弱点

• 优点：

• 高I/O密度（焊球可充满整个底面）；

• 电性能优异（短互连、低电感）；

• 热性能好（大面积热传导路径）；

• 封装尺寸小
  ，适合高集成度系统。

• 弱点：

• 焊点不可见
  ，返修难题；

• 对PCB平整度和回流焊工艺要求高；

• 本钱高于引线框架封装（尤其陶瓷BGA）；

• 热膨胀系数（CTE）匹配问题可能导致焊点疲劳。

四、比照总结

五、生长趋势与融合

随着先进封装手艺（如2.5D/3D IC、Fan-Out、SiP）的生长
，古板引线框架和BGA也在演进：

• 引线框架：生长出超薄、高散热、多芯片封装（MCM）变种。

• BGA：向更细间距（<0.4mm）、嵌入式基板、集成无源器件偏向生长。

别的
，晶圆级封装（WLP）和系统级封装（SiP）正在模糊古板封装界线
，推动电子系统向更高集成度迈进。
