硅光手艺的生产工艺流程与工业生长情形剖析

硅光手艺使用成熟的半导体工艺
，在硅芯片上集成光波导、调制器等元件
，实现高速、低功耗的光互连

。其生产工艺融合了微电子和光子学手艺
，工业正处于从手艺验证迈向大规模商用的要害阶段

。

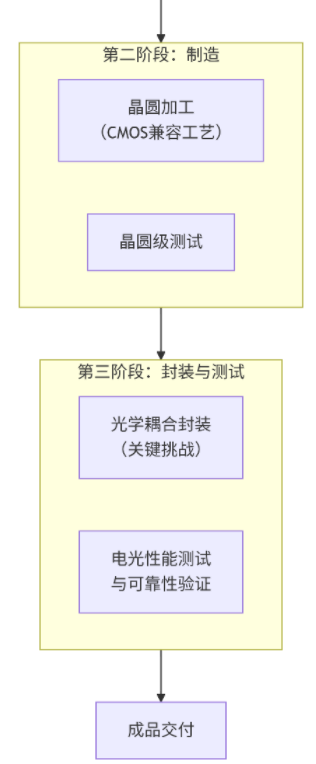

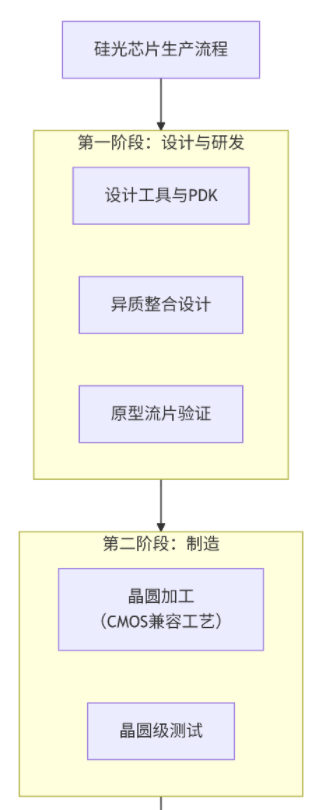

下面的流程图清晰地展示了硅光芯片从设计到交付的焦点生产环节：

一、硅光手艺概述

硅光子手艺是指在硅基衬底质料上
，使用互补金属氧化物半导体(CMOS)工艺举行光电子器件开发及集成的新一代手艺

。其焦点是融合光子与电子手艺
，在简单芯片上实现光信号的爆发、调制、传输与探测
，旨在突破古板光电器件在速率、功耗、体积和本钱上的瓶颈

。

手艺原理：通过CMOS工艺在绝缘体上硅(SOI)晶片制造光子集成电路
，接纳玻璃介质构建光波导通路取代铜导线

。激光器与调制器集成实现电光信号转换
，单颗外置激光器可驱动4个100G通路
，支持1.6T高速传输

。该手艺连系光子学的低功耗特征与硅基工艺的低本钱优势
，可降低光

？楣40%以上

。

二、硅光芯片的生产工艺流程

硅光芯片的制作工艺是一个细密的多办法历程
，主要包括以下环节：

1. 硅基片的制备

• 接纳单晶硅片作为基片

• 举行切割、抛光和洗濯等处置惩罚
  ，获得高质量的硅基片

• 通常使用SOI(绝缘体上硅)晶圆
  ，由衬底硅、氧化硅和顶层硅三层组成

2. 光刻工艺

• 将光刻胶涂覆在硅基片外貌

• 使用掩模板和紫外光照射
  ，通过显影和侵蚀等办法
  ，将图案转移到硅基片外貌

• 这是制作硅光芯片中种种器件的要害办法
  ，决议了器件的尺寸和形状

3. 离子注入

• 在硅基片外貌注入特定的离子
  ，改变硅基片的电学性子

• 形成P型和N型掺杂区域
  ，实现硅光芯片中的PN结和场效应晶体管等器件

4. 侵蚀

• 使用化学溶液或等离子侵蚀等要领
  ，去除不需要的硅质料

• 形成所需的器件结构

5. 金属化

• 将金属质料沉积在硅基片外貌
  ，用于制作电极和金属线等器件

• 工艺要领包括物理气相沉积、化学气相沉积或电镀等

6. 封装

• 将硅光芯片封装在封装盒中
  ，；ば酒皇芡饨缜樾斡跋

• 毗连外部引线
  ，实现芯片与外部电路的毗连

• 硅光光

  ？榈姆庾氨厩甲陨碜鼙厩90%
  ，是目今手艺痛点

工艺特点：硅光工艺与CMOS工艺高度兼容
，可复用成熟的半导体工业链
，不需要追求个位数纳米制程
，通常使用百纳米级工艺即可知足需求
，降低了工艺重漂后和本钱

。

三、硅光手艺的工业链剖析

1. 上游环节

• 质料与装备：高质量SOI晶圆、光子设计工具

• 激光器芯片：源杰科技、仕佳光子等已实现突破

2. 中游环节

• 设计：硅光芯片设计

• 制造：与台积电、格芯等Foundry相助

• 封装：因精度要求高
  ，是决议良率与本钱的要害环节

3. 下游环节

• 光

  ？椋褐屑市翊础⑿乱资ⅰ⒐庋缚萍嫉绕笠

• 应用领域：数据中心、AI盘算、光通讯、激光雷达、生物传感等

四、硅光手艺工业生长现状

1. 全球生长现状

• 英特尔：2010年实现首个硅光芯片突破
  ，2023年推出集成58万光子元件的实验性芯片

• 台积电：联合英伟达开发7nm硅光子制程
  ，妄想2025年量产1.6T CPO产品

• 国际巨头：英特尔依附笔直整合能力和先发优势在出货量和生态构建上一连领先；思科通过收购Acacia等在相关通讯和系统整合方面占有高地

2. 中国生长现状

• 工业基

  。褐泄哑鹪垂菇üひ盗
  ，华为、中兴等企业加入研发

• 要害短板：要害器件仍依赖入口

• 企业希望：

• 中际旭创：2025Q3实现归母净利润31.37亿元
  ，同比增添124.98%
  ，其1.6T光

  ？橥ü⑽按锶现

• 新易盛：同期归母净利润达23.85亿元
  ，同比增添205.38%
  ，通过收购Alpine强化硅光芯片自研能力

• 政策支持：《广东省加速推动光芯片工业立异生长行动计划（2024—2030年）》将"硅光"列为生长焦点；《电子信息制造业2025－2026年稳增添行动计划》直接提出攻关"高速光芯片"、"光电共封（CPO）"等硅光详细手艺

3. 市场规模与渗透率

• 市场规模：预计2032年达194亿美元

• 渗透率：硅光在800G

  ？檎急35%-40%
  ，1.6T

  ？橹姓急80%

• 2025年：硅光

  ？槭谐」婺＝60亿美元
  ，年增添率超40%

• 2030年：全球硅光市场规模预计将抵达78.6亿美元
  ，年复合增添率25.7%

五、硅光手艺的手艺挑战

1. 调制瓶颈：古板计划在800G以上速率面临线性度衰减
   ，需引入铌酸锂薄膜质料提升性能

2. 封装重漂后：光子器件多自由度瞄准精度需达亚微米级
   ，耦合消耗影响量产良率

3. 热治理：光电混淆集成导致局部热密度显著提升
   ，需开发微流道散热计划

4. 标准化缺失：器件接口与测试规范尚未统一
   ，制约工业化历程

六、硅光手艺的未来生长趋势

1. 行业演进阶段

• 第一阶段：CPO封装缩短电传输路径（2025年前）

• 第二阶段：实现芯片间全光互连（2030年前）

• 第三阶段：构建全光盘算网络（2035年后）

2. 手艺生长趋势

• 更高速率：目今400G计划已基本成熟
  ，800G已批量出货
  ，1.6T已量产
  ，3.2T已有产品问世

• 更高集成度：目今混淆集成为主流计划
  ，未来单片集成有望商用

• 光电共封装：CPO计划有望拉动硅光渗透率提高

• 更辽阔的应用领域：除数通市场外
  ，硅光有望在光盘算、光存储、电信市场、医疗诊断、汽车、航空及工业领域传感应用施展主要作用

3. 重点生长偏向

• 与CPO手艺深度融合：通过混淆键合、3D堆叠等工艺提升带宽密度

• 薄膜铌酸锂与硅基异质集成：提升调制性能

• 3D光电合封手艺：解决封装重漂后问题

七、应用领域拓展

1. 数据中心：400ZR标准光

   ？榻幽晒韫饧苹
   ，在数据中心等场景渗透率一连提升

2. AI盘算：英伟达GB300芯片组通过光子引擎实现GPU集群间800Gbps互连

3. 光通讯：占有全球光收发器市场30%份额（2027年展望）

4. 先进封装：台积电CoWoS手艺集成硅光子与3D堆叠封装
   ，缩短电气链路至5mm以内

5. 卫星互联网：硅光手艺作为战略性工业的一部分

6. 激光雷达：用于自动驾驶、工业自动化等领域
   ，使固态LiDAR体积缩小至硬币巨细

7. 光盘算：光盘算具有自然的并行处置惩罚能力和超低延迟特征
   ，特殊适合矩阵运算等AI焦点算法

8. 生物传感：制作高迅速度的生物传感器
   ，推动便携式医疗诊断装备生长

八、结论

硅光手艺作为支持下一代数据中心、5G/6G及人工智能基础设施的焦点使能手艺
，正迎来快速生耐久

。随着AI算力爆发催生超高速互连刚需
，硅光手艺依附其高集成度、低本钱、低功耗等优势
，已成为光

？樾幸到当驹鲂У囊ν黄频

。

中国硅光工业虽已起源构建工业链
，但高端芯片仍需突破

。在"十四五"政策支持下
，中国硅光工业正从

？榧啥讼蛐酒杓啤⒏叨酥圃斓裙ひ盗瓷嫌闻噬
，有望在2025-2030年间实现从"可选项"到"必选项"的转变
，成为推动数字经济高质量生长的主要引擎

。

随着2026-2027年CPO在超算中心规；τ玫牧诮
，硅光

？楸厩陀诠虐寮苹30%
，硅光手艺将在AI算力集群、新型智算中心等场景施展越发要害的作用
，为全球数据中心的高效、绿色运行提供焦点支持

。
