芯片晶圆平台印刷线路板封装(CoWoP)工艺流程与市场应用剖析

一、CoWoP封装手艺概述

CoWoP（Chip-on-Wafer-on-PCB，芯片晶圆平台印刷线路板封装）是一种立异的封装手艺，代表了系统级集成要领的根天性转变。凭证知识库资料，CoWoP代表"芯片晶圆平台PCB"，是一种封装要领，芯片通过硅Interposer以倒装芯片方法直接键合到高密度印刷线路板上。该手艺的焦点理念是"CoWoP = CoWoS - 封装基板"，即通过消除古板封装中的中心层结构，实现更高效、更经济的解决计划。

“芯片晶圆平台印刷线路板封装”是涵盖晶圆、芯片、封装基板（PCB/载板）、到最终封装与集成的手艺链条。目今，其焦点趋势是“逾越摩尔定律”（More than Moore），通过系统级封装（SiP）、异质整合、面板级封装等先进手艺，将多个差别工艺、差别功效的芯片高密度地集成在一个封装内，以知足人工智能、高性能盘算等领域对更高算力、更小体积和更低功耗的极致需求。

为资助您系统明确，以下表格梳理了从晶圆到封装集成的焦点工艺流程：

二、CoWoP的工艺流程与手艺特点

1. 工艺流程

CoWoP的工艺流程主要包括以下要害办法：

• 硅Interposer与芯片的互连：芯片通过倒装芯片方法与硅Interposer举行键合

• 铜凸点毗连：铜凸点从Interposer直接安排到基于mSAP的HDI印刷线路板上

• 直接毗连：带有硅Interposer的裸芯片模块直接毗连到效劳器主板，无需古板封装基板和BGA焊球

2. 手艺特点与优势

CoWoP手艺相比古板封装要领具有以下显著优势：

• 简化结构：移除所有不须要的中心组件，三个要害组件完全消逝：封装基板、BGA焊球和相关的互连重大性

• 集效果率高：芯片与PCB之间创立了更集成的毗连，实现超高集效果率

• 本钱效益：将硅Interposer的高性能互连优势与PCB的本钱效益相连系

• 性能提升：消除古板中心层结构，镌汰了信号传输延迟和消耗

三、市场应用情形剖析

1. 应用场景

CoWoP手艺主要应用于高性能盘算和AI领域，特殊是在以下场景：

• AI盘算系统：半导体行业正面临古板封装要领的性能极限，特殊是在知足AI盘算需求的爆炸性增添方面

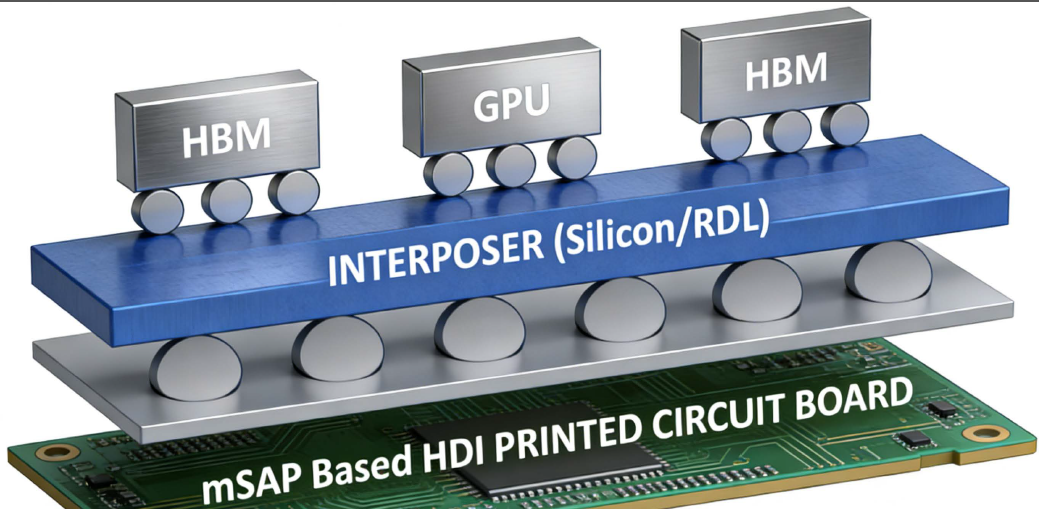

• 高性能GPU与HBM集成：如知识库中所述，HBM、GPU和HBM芯片装置在硅Interposer上，直接毗连到基于mSAP的HDI印刷线路板

• 数据中心：作为高性能盘算的要害组件，CoWoP封装手艺在数据中心市场有辽阔应用远景

2. 市场规模与增添趋势

• 先进封装市。2023年全球先进封装市场规模约为492亿美元，预计到2025年将增添至约571至675亿美元

• 市场份额：预计2025年先进封装在全球封装市场中的占比将首次凌驾50%

• AI驱动：AI是推动先进封装需求的主要实力，相关高性能半导体驱动了2024年半导体市场创下近6800亿美元销售额的历史新高

3. 典范应用案例

• SK海力士与英伟达相助：SK海力士妄想于2024年1月向英伟达交付HBM4最终样品，并预计在2-3月实现量产。SK海力士与英伟达、台积电建设了三方协作机制，配合加入基板芯片开发事情

• 数据中心应用：全球数据中心市场预计在2025年将抵达约4300亿美元，CoWoP封装手艺是知足高性能盘算需求的要害手艺

四、市场远景与生长趋势

1. 手艺演进偏向

• 与硅光子手艺融合：硅光子学手艺能够显著提升数据传输速率并降低功耗，其与先进封装的连系已成为明确趋势，预计相关封装手艺将于2026年最先大规模商用

• 玻璃基封装：行业趋势指向玻璃芯/玻璃基封装，提升互连密度和热稳固性

2. 工业链生长

• 封装基板需求增添：2019年全球封装基板市场规模达81.4亿美元，2020年突破百亿美元（达101.9亿美元），预计2025年达161.9亿美元

• 中国本土化生长：中国封装基板需求量快速上升，2020年本土企业产量达114.9万平方米，市场规模达186亿元，预计2025年增至220亿元

3. 未来展望

CoWoP作为先进封装手艺的代表，将随着AI和高性能盘算需求的一连增添而加速生长。其市场渗透率将随着2025年先进封装占比凌驾50%的结构性转变而一直提升，成为支持未来盘算系统的要害手艺。

五、结论

CoWoP封装手艺通过消除古板封装中的中心层结构，实现了芯片与PCB之间的高效集成，具有显著的手艺优势和市场远景。随着AI盘算需求的爆炸性增添和先进封装手艺的一直成熟，CoWoP将成为高性能盘算和数据中心领域的要害封装手艺，预计在2025-2026年间将迎来更普遍的应用和市场规模的快速增添。随着硅光子手艺与先进封装的融合，CoWoP手艺将进一步推动半导体工业向更高性能、更高集成度的偏向生长。

CoWoP封装洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
