SMT（外貌贴装）在芯片封装工艺中的应用详细先容

外貌贴装手艺（SMT）是一种将电子元器件贴装到印制电路板（PCB）外貌的手艺，其焦点应用是板级组装，即将已经封装好的芯片及其他元件集成到PCB上。

而在芯片封装领域，SMT更多是指一类封装形状或封装工艺的最后贴装环节，即接纳适合SMT产线自动贴装的封装形式（如BGA、QFP），并最终通过SMT流程将其焊接到主板上

一、SMT手艺概述

外貌贴装手艺（Surface Mount Technology，SMT）是电子制造领域将无引线或短引线外貌组装元器件（SMC/SMD）直接装置在印制电路板（PCB）或其他基板外貌的封装手艺。该手艺通已往除古板插件孔道，使元件紧贴板面装置，可显著降低引线电感及寄生电容，提升高频电路性能。

SMT手艺的典范特点：

• 印制板上没有孔或窗口

• 电路的密度可以增添约两倍

• 单面装置可使PCB面积缩小约50%，元件体积较古板插件镌汰80%以上

• 装配密度可达单片晶圆超40000个元器件

二、SMT焦点工艺流程

SMT贴片加工的完整工艺流程为：锡膏印刷→零件贴装→回流焊接→AOI光学检测→维修→分板。详细办法如下：

1. 锡膏印刷：将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。使用装备为丝印机（丝网印刷机）。

2. 零件贴装：将外貌组装元器件准确装置到PCB的牢靠位置上。使用装备为贴片机，位于SMT生产线中丝印机的后面。

3. 回流焊接：将焊膏融化，使外貌组装元器件与PCB板牢靠粘接在一起。使用装备为回流焊炉。

4. AOI光学检测：对组装好的PCB板举行焊接质量和装配质量的检测。使用装备包括自动光学检测（AOI）系统和X射线检测。

5. 维修：对检测泛起故障的PCB板举行返工。使用工具为烙铁、返修事情站等。

6. 分板：将组装好的PCB板按需要支解成单个产品。

三、SMT适用的芯片封装类型

用于芯片封装的SMT手艺类型

接纳SMT形式的芯片封装有多种类型，以顺应差别性能和尺寸需求：

1. 古板封装手艺

• DIP（双列直插式封装）：双列引脚设计，适合中小规模集成电路，应用场景包括工业控制？椤⒒÷呒酒。

• TO（晶体管封装）：金属或塑料外壳包裹芯片，无引脚设计，散热性能优异，适用于功率器件（如MOSFET、三极管）。

2. SMT封装手艺

• SOP（小型形状封装）：引脚间距较小，体积紧凑，适合高密度PCB结构，应用场景包括工业传感器、工业自动化装备。

• QFP（四侧引脚扁平封装）：四边引脚排列麋集，引脚数可达208以上，适用于工业微控制器、接口芯片。

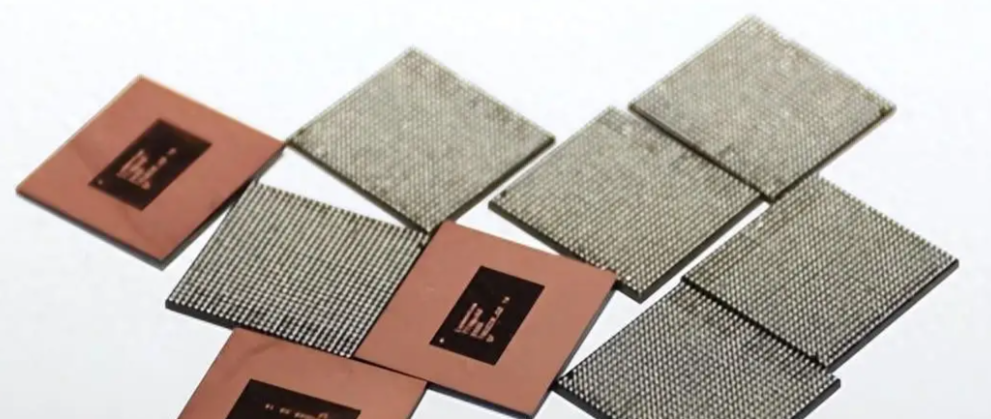

• BGA（球栅阵列封装）：底部焊球阵列排列，I/O数目可达500+，信号传输延迟低，适用于高性能盘算？椤⒐ひ敌Ю推餍酒。

• QFN（无引脚扁平封装）：底部焊盘取代引脚，体积小巧，散热效率高，适用于射频器件、功率IC、工业物联网？。

3. 先进封装手艺

• POP（堆叠封装）：接纳"底部逻辑器件+顶部存储器件"的笔直堆叠结构，典范应用为智能手机SoC与LPDDR内存的组合？占湫侍嵘50%以上，信号传输速率突破10Gbps。

• 3D封装：通过硅通孔（TSV）实现芯片笔直堆叠，缩短信号路径，适用于工业高性能盘算（如HBM内存）、AI加速芯片。

• Fan-Out（扇出型封装）：通过重构晶圆手艺扩展芯片I/O结构，无需古板基板，适用于工业高密度封装。

• Chiplet（芯粒）手艺：将重大芯片拆分为多个小型芯粒，通过先进封装集成，适用于异构集成（如工业CPU+GPU组合）。

四、SMT在芯片封装中的详细应用案例

1. 消耗电子领域

• 智能手机：SMT工艺是智能手机制造的首选，其高效、高密度的组件组装能力知足了小型化和高性能需求。智能手机SoC与LPDDR内存常接纳POP封装手艺，实现空间效率提升50%以上。

• 可衣着装备：0201/01005等微型元件的SMT贴装，实现装备的轻薄短小设计。

2. 汽车电子领域

• 电子控制单位（ECU）：作为汽车电子控制系统的焦点部件，ECU电路板通常接纳SMT工艺举行贴装，实现高集成度和稳固性。

• 传感器：如温度传感器、压力传感器、速率传感器等，接纳SMT手艺实现小型化和高精度制造。

• 清静系统：如ABS防抱死刹车系统、清静气囊控制？，SMT手艺确保了高可靠性和快速响应能力。

3. 工业应用领域

• 工业自动化装备：SOP、QFP封装的芯片普遍应用于工业传感器、工业控制？。

• 5G通讯装备：QFN封装的射频器件和BGA封装的处置惩罚器普遍应用于基站和通讯装备。

• 医疗电子装备：高精度SMT工艺确保了医疗装备的可靠性和准确度。

五、SMT在芯片封装中的优势与挑战

优势

1. 高密度组装：SMT元件体积小、重量轻，可在PCB两面结构，显著提升电路板集成度。

2. 高效自动化生产：全自动化生产大幅提升速率，适合大规模制造，降低人工本钱。

3. 高频性能优越：元件引线短，寄生电感和电容更小，信号传输消耗低，适合高频电路。

4. 抗震性与可靠性：外貌焊接连系回流焊工艺，焊点强度高，抗震惊和攻击性能好。

5. 恒久本钱优势：镌汰钻孔、人工插件等办法，降低质料铺张，规
   ；蟮グ灞厩灾陆。

挑战

1. 维修与返工难题：微型元件（如0402封装、BGA芯片）手工焊接难度大，需依赖专业工具。

2. 设计重漂后提升：PCB结构需准确思量焊盘设计、元件间距、热应力漫衍。

3. 散热挑战：元件麋集排列可能导致局部过热，需通过散热孔、导热垫片优化热治理。

4. 检测本钱增添：高密度组装需依赖AOI、X射线检测等装备排查缺陷，增添质量管控本钱。

5. 工艺精度要求高：微型元件（如0201、01005）需要超高速贴片机与纳米级锡膏印刷手艺。

六、SMT手艺的未来生长趋势

1. 微型化与高密度：随着0201/01005等超微型元件的普及，SMT工艺将向更高精度生长。

2. 先进封装手艺：3D封装、Fan-Out、Chiplet等先进封装手艺将成为提升芯片性能的焦点驱动力。

3. 工艺智能化：AI和大数据手艺将应用于SMT工艺优化，实现更精准的温度曲线控制和缺陷展望。

4. 环保与可一连：无铅焊料、低残留助焊剂等环保工艺将获得更普遍应用。

5. 多手艺融合：SMT将与THT（通孔手艺）、3D打印等手艺融合，知足差别应用场景需求。

结语

SMT手艺作为现代电子制造的焦点工艺，已经从古板的简朴元件贴装生长为涵盖多种先进封装手艺的重大系统。随着电子装备向小型化、高性能、高可靠性偏向生长，SMT工艺在芯片封装中的应用将越发普遍和深入。企业需要一直提升SMT工艺水平，通过高精度装备、先进检测手艺和专业人才，确保芯片封装的稳固性和可靠性，从而在强烈的市场竞争中坚持优势。

在消耗电子、汽车电子、工业控制、通讯装备等众多领域，SMT手艺已成为实现电子产品高性能、高可靠性的要害工艺，其应用价值和市场远景将一连提升。
