半导体制造质料(1)-溅射靶材

靶材是薄膜沉积PVD工艺中溅射工艺的源头质料，又称溅射靶材，是制备晶圆、显示面板、太阳能电池等外貌电子薄膜的要害质料。溅射靶材有金属，合金，陶瓷化合物等。

溅射靶材的要求较古板质料行业高，一样平常要求如，尺寸、平整度、纯度、各项杂质含量、密度、N/O/C/S、晶粒尺寸与缺陷控制；较高要求或特殊要求包括：外貌粗糙度、电阻值、晶粒尺寸匀称性、成份与组织匀称性、异物（氧化物）含量与尺寸、导磁率、超高密度与超细晶粒等等。

今天小编给各人科普以下半导体制造质料之一溅射靶材的相关知识，希望能对您有所资助！

1、溅射原理

溅射历程：真空状态下，用加速的离子(Ar离子)轰击靶材外貌，离子和外貌外貌原子交流动量，使固体外貌的原子脱离靶材并沉积在基底外貌形成所需要的薄膜，这一历程称为溅射。靶材主要由靶坯、背板等部分组成，其中，靶坯是高速离子束流轰击的目的质料，属于溅射靶材的焦点部分。靶坯需要与背板通过差别的焊接工艺（行业俗称绑定手艺）举行接合，背板起到主要起到牢靠溅射靶材的作用，且需要具备优异的导电、导热性能。

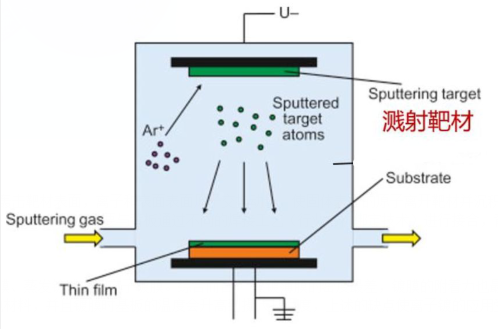

图1. 溅射镀膜原理

PVD 镀膜现在主要有三种形式， 划分是溅射镀膜、蒸发镀膜以及离子镀膜。综合而言， 蒸镀薄膜的密度最差，镀膜的附着力也最差，可是镀膜速率最快。离子镀不但密度最高、晶粒最小，并且镀膜与基板的附着力也是三种镀膜中最大的，只是离子镀膜最大的弱点是基板必需是导电质料，并且镀膜时基板的温度会升高到摄氏几百度，上述的弱点使离子镀的应用受到很大的限制。现在，溅射是制备薄膜质料的主要手艺之一，用溅射靶材沉积的薄膜致密度高，与基材之间的附着性好。

2、靶材种类及应用

凭证化学因素的差别，靶材可分为单质金属靶材、合金靶材和陶瓷化合物靶材三种。单质金属靶材包括纯金属铝、钛、铜等；合金靶材包括镍铬合金和镍钴合金等；陶瓷化合物靶材包括氧化物、硅化物、碳化物、硫化物等。

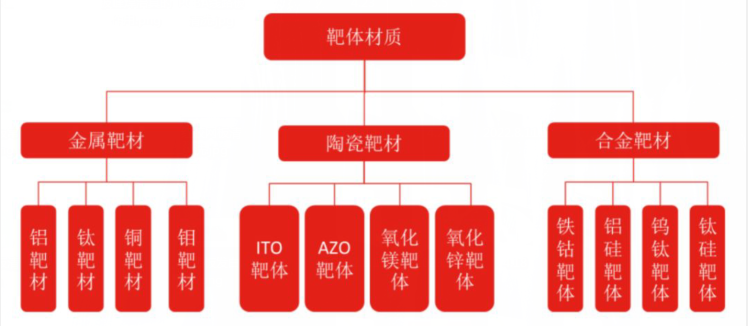

图2. 靶材分类

凭证应用领域的差别，可以主要分为半导体芯片靶材、平板显示靶材、太阳能电池靶材、信息存储靶材、电子器件靶材等。各应用领域使用的靶材种类差别，对性能的要求也不尽相同。其中，半导体领域对靶材要求最高。对溅射靶材的金属质料纯度、内部微观结构等方面都设定了极其苛刻的标准，需要掌握生产历程中的要害手艺并经由恒久实践才华制成切合工艺要求的产品。因此，半导体芯片对溅射靶材的要求是最高的，价钱也最为腾贵。

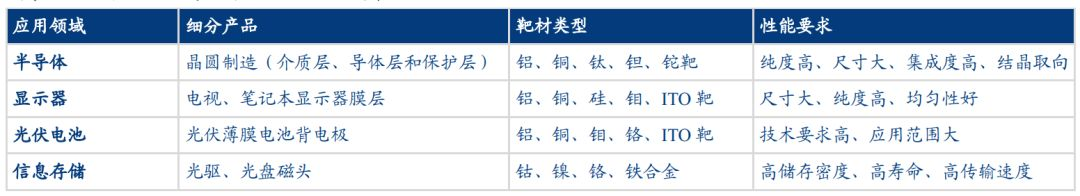

图3. 各应用领域靶材分类及性能要求

凭证靶材制造工艺的差别，可分为粉末冶金法和熔融铸造法。粉末冶金法主要有热等静压法、热压法、冷压-烧结法三种要领，通过将种种质料粉混淆再烧结成形的方法获得靶材，该要领优点是靶材因素较为匀称、机械性能好、生产效率高、节约原质料本钱，弱点是含氧量量高、密度低。熔融铸造法主要有真空感应熔炼、真空电弧熔炼、真空电子束熔炼等要领，通过机械加工将熔炼后的铸锭制备成靶材，该制造要领的优点是靶材杂质含量低、密度高、可大型化，弱点是对两种合金密度相似度要求高、较难做到因素匀称化。

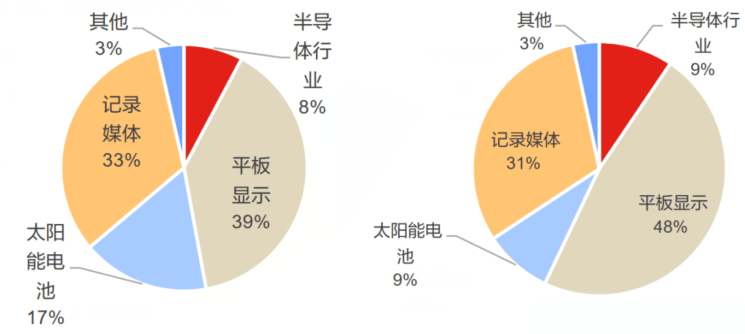

图4 2020年全球(左)及中国(右)靶材市场结构

以上是关于半导体制造质料(1)-溅射靶材的相关内容先容了，希望能对您有所资助！
