PCBA加工中波峰焊接和回流焊接后洗濯残留物的须要性浅谈

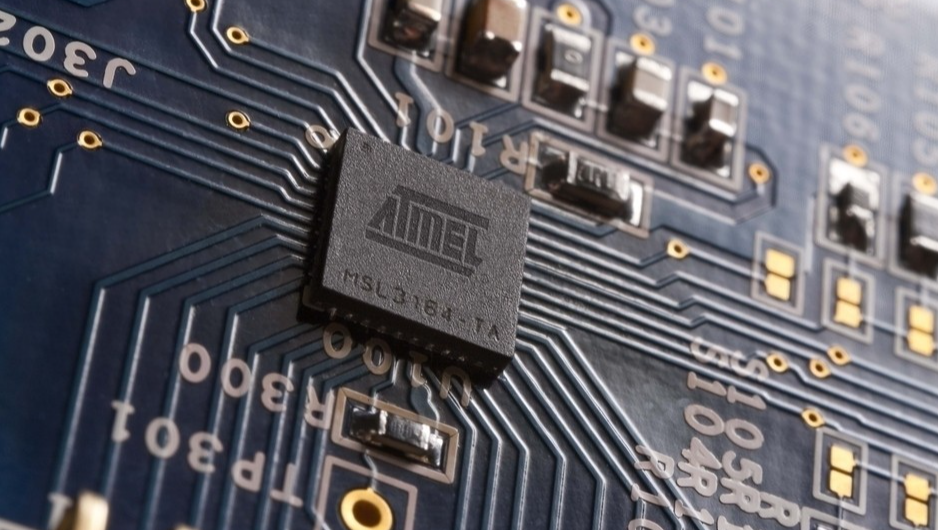

在PCBA加工中

，波峰焊接和回流焊接是两个主要的工艺。焊接的效果决议着PCBA加工产品的质量。

 　1、回流焊：是指通过加热融化预先涂布在焊盘上的焊锡膏

，实现预先贴装在焊盘上的电子元器件的引脚或焊端和pcb上的焊盘电气互连

，以抵达将电子元器件焊接在PCB板上的目的；亓骱敢谎匠７治と惹⒓尤惹屠淙辞。

　　回流焊流程：印刷锡膏>贴装元件>回流焊>洗濯。

 　2、波峰焊：使用泵机将熔化的焊料喷流成焊料波峰

，然后将需要焊接的电子元器件的引脚通过焊料波峰

，实现电子元器件和pcb板的电气互连。一台波峰焊分为喷雾,预热,锡炉,冷却四部分。

 　波峰焊流程：插件>涂助焊剂>预热>波峰焊>切除边角>检查。

 　电子信息业的生长趋势对PCBA的组装工艺的要求越来越高

，为了PCBA焊接的可靠性和质量

，必需严酷控制残留物的保存

，须要时必需彻底扫除这些污染物。

 　一、影响PCBA焊接可靠性的残留物

 1、松香焊剂的残留物

，含有松香或改性树脂的焊剂

，主要是由非极性的松香树脂及少量的卤化物与有机酸

，有机溶剂载体组成。

 2、有机酸焊剂残留物

，有机酸焊剂（OR）一样平常是指焊剂中的固体部分是以有机酸为主的焊剂

，这类焊剂的残留物

，主要是未反应的有机酸

，如乙二酸、丁二酸等以及其金属盐类。

 3、白色残留物在PCBA上是常见的污染物

，一样平常是在PCBA洗濯后或组装一段时间后才发明。PCB见PCBA的制装历程的许多方面均可以引起白色残留物。

 4、胶粘剂及油污染

，PCBA的组装工艺中

，；崾褂玫揭恍┗平

，以及红胶

，这些胶用于牢靠元器件。但由于工艺检测的缘故原由

，经常粘污了电毗连部位

，别的焊盘；そ捍笏豪氲牟辛粑锘嵫现赜跋斓缃有阅。

 二、PCBA焊接可靠性测试

 PCBA焊接可靠性测试主要有外观检查、ICT测试、FCT测试、老化测试、X-ray检查、金相切片剖析、强度(抗拉、剪切)、疲劳寿命、高温高湿、跌落实验、随机震惊、可靠性检测要领等。下面就其中几种举行先容：

 1、外观检查

，无铅和有铅焊接的PCBA焊点从外表看是有差别的

，并且会影响AOI系统的准确性。PCBA无铅焊点的条纹更显着

，并且比响应的有铅焊点粗糙

，这是从液态到固态的相变造成的。因此这类焊点看起来显得更粗糙、不平整。另外

，由于pcba加工中无铅焊料的外貌张力较高

，不像有铅焊料那么容易流动

，形成的圆角形状也不尽相同。

 2、X-ray检查

，PCBA无铅焊的球形焊点中虚焊增多。PCBA无铅焊的焊接密度较高

，可以检测出焊接中泛起的裂痕和虚焊。铜、锡和银应属于“高密度”质料

，为了举行优良焊接的特征表征、监控PCBA组装工艺

，以及举行最主要的PCBA焊点结构完整性剖析

，有须要对X射线系统举行重新校准

，对检测装备有较高要求。

 3、金相切片剖析

，金相剖析是金属质料试验研究的主要手段之一

，在PCBA焊点可靠性剖析中

，常取焊点剖面的金相组织举行视察剖析

，故称为金相切片剖析。金相切片剖析是一种破损性检查

，样品制作周期长、用度高

，常用于焊点故障后剖析

，但它具有直观

，以事实语言的优点。

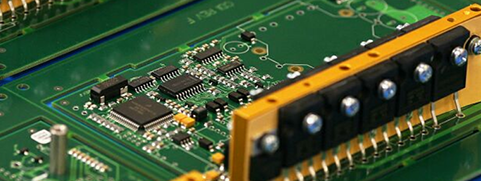

 三、电路板基板洗濯

在电路板基板加工历程中

，锡膏和助焊剂会爆发残留物质

，焊剂残留物会随着时间逐渐硬化并形成金属卤酸盐等侵蚀物

，对电子产品的事情寿命和可靠性爆发影响。因此彻底扫除印制板的残留焊剂、焊料及其它污染物

，对电路板基板举行洗濯是很是有须要的。

差别类型的助焊剂残留的因素差别

，水基洗濯剂的洗濯质料对去除焊接残留的能力也差别。在机械因素上

，需思量运行时是否保存泡沫问题。现在大部分洗濯工艺分为超声波洗濯工艺和喷淋洗濯工艺。在喷淋洗濯工艺下

，对泡沫的容忍度更低

，要求无泡或泡沫极小且能迅速消泡。

电路板基板洗濯剂在知足洗濯的条件下

，还需思量环保问题。现在普遍适用的是RoHS 2.0

，REACH规则

，欧盟无卤指令HF

，索尼标准SS-00259等执律例则。在选择洗濯剂的时间注重是否知足以上执律例则要求。

推荐尊龙凯时科技的水基洗濯剂W3000D-2,对电路板基板上锡膏和助焊剂会爆发残留物质

，有相当优异的洗濯效果。
