半导体封装手艺中倒装芯片手艺先容与倒装芯片封装洗濯简介

尊龙凯时科技 ? 4371 Tags:半导体封装行业芯片粘接引线键合

从事半导体行业,尤其是半导体封装行业的人,总绕不开几种封装工艺,那就是芯片粘接、引线键合、倒装毗连手艺。


尤其以引线键合(Wire Bonding)及倒装毗连(Flip Chip Bonding)最为常见,由于载带毗连手艺(TAB)有一定的局限性,封装上逐渐镌汰了这种手艺。
倒装芯片手艺是通过芯片上的凸点直接将元器件朝下互连到基板、载体或者电路板上。引线键合的毗连方法是将芯片的正面朝上,通过引线(通常是金线)将芯片与线路板毗连。

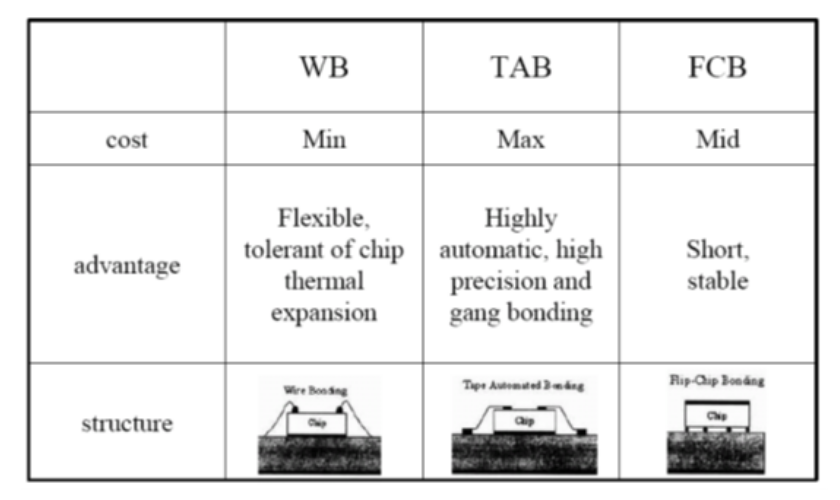

引线键合、载带毗连、倒装毗连各有特点。其中倒装毗连以结构紧凑,可靠性高在封装行业应用越来越普遍。

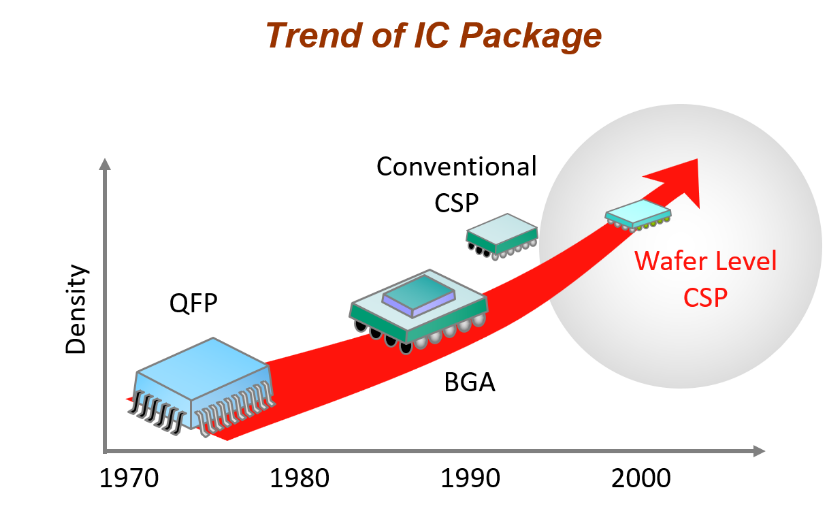

陪同半导体芯片体积的逐渐减小,对芯片封装手艺要求越来越高,封装手艺向着晶圆及封装生长。

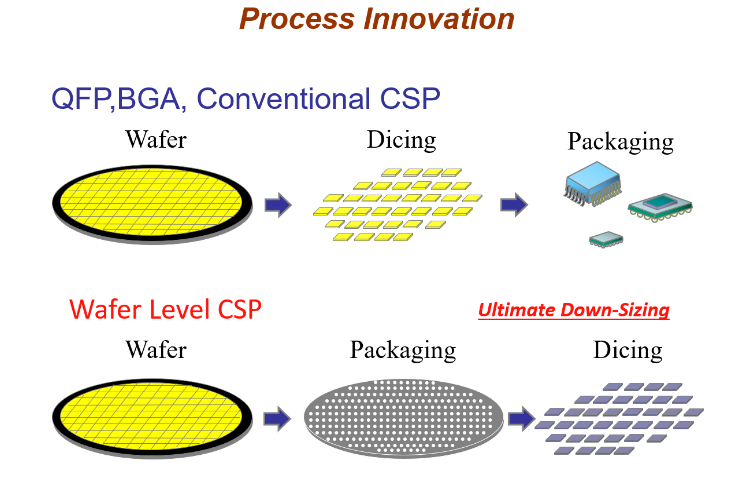

在对古板芯片举行封装时,通常是将晶圆举行切割成Die,再对每一个Die举行封装,陪同封装手艺的成熟,在最新的半导体封装中,将封装工艺与半导体工艺举行融合,在晶圆上对芯片举行统一封装,再切割形成可靠性更高的自力芯片。



随着倒装手艺的成熟应用,现在全天下的倒装芯片消耗量凌驾年60万片,且以约50%的速率增添,3%的晶圆封装用于倒装芯片凸点手艺,几年后可望凌驾20%。

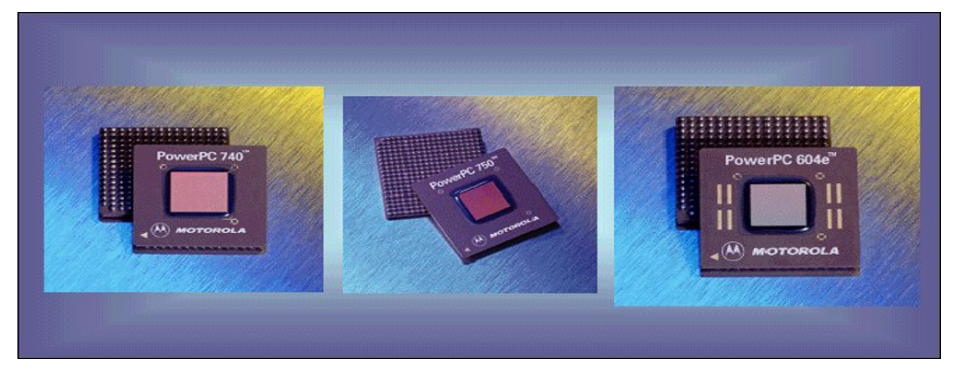

倒装芯片元件主要用于半导体装备,有些元件,如无源滤波器,探测天线,存储器装备也最先使用倒装芯片手艺,由于芯片直接通过凸点直接毗连基板和载体上。因此,更确切的说,倒装芯片也叫DCA(Direct Chip Attach),下图中CPU及内存条等电子产品是最常见的应用倒装芯片手艺的器件。

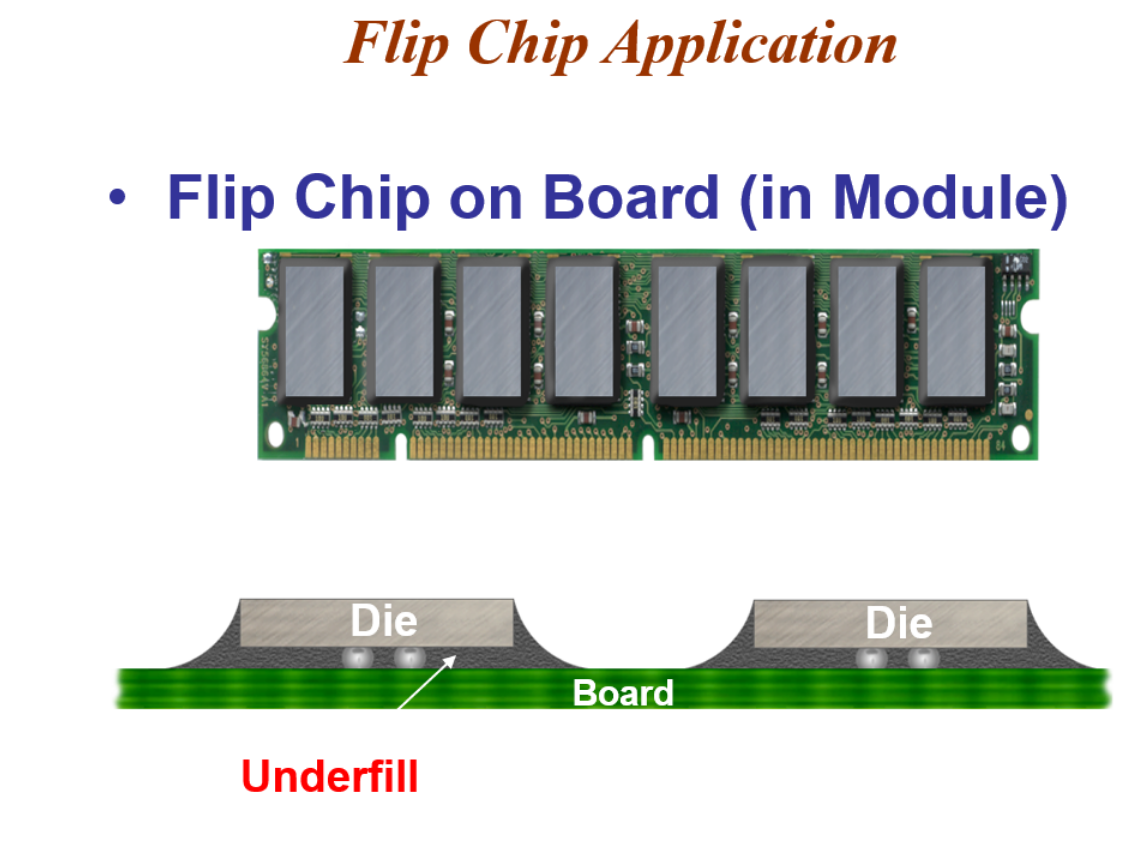

下图是内存条中存储芯片通过倒装手艺与线路板毗连,芯片与电路板中心通过填充胶牢靠。



在典范的倒装芯片封装中, 芯片通过3到5个密耳(1mil=25um)厚的焊料凸点毗连到芯片载体上,底部填充质料用来;ず噶贤沟。

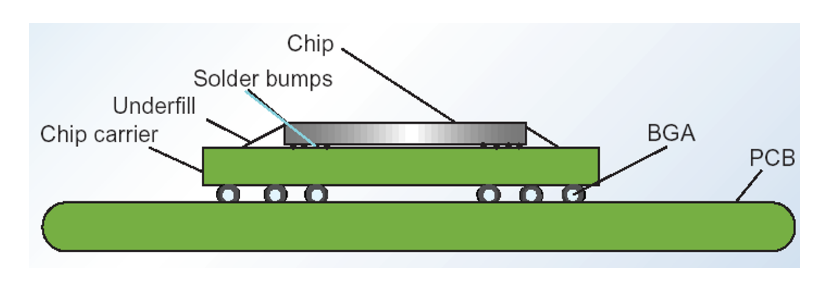

下图是一张典范的倒装毗连图,芯片与下方的基板接纳倒装方法毗连:



倒装芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
