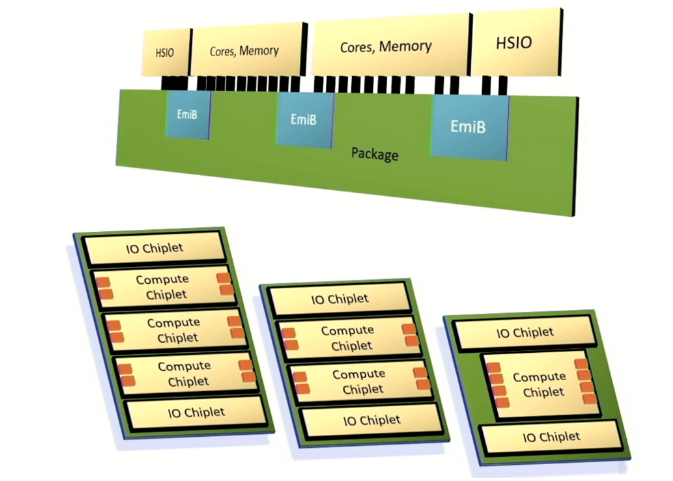

英特尔推出了一个将小芯片集成到先进封装中的框架，该封装使用其嵌入式多芯片互连桥来毗连高速 I/O、处置惩罚器内核和内存。英特尔的目的是提供足够的定制和性能来知足客户的需求，但交付这些系统的速率比完全定制的架构要快得多，并且效果可展望。

“这将是一个多芯片架构，”英特尔院士兼首席至强架构师 Chris Gianos 说道。“我们可以使用这些小芯片构建结构，具有很大的无邪性。它们都只是互操作，它为我们提供了专门优化产品焦点的维度之一。我们将建设 E 核（超高效）的小芯片和 P 核（高性能）的小芯片。”

英特尔还建设了一个？榛唇峁估唇种肿榧毗连在一起，以及一个支持 DDR 或 MCR 内存以及通过 CXL 毗连的内存的通用控制器。

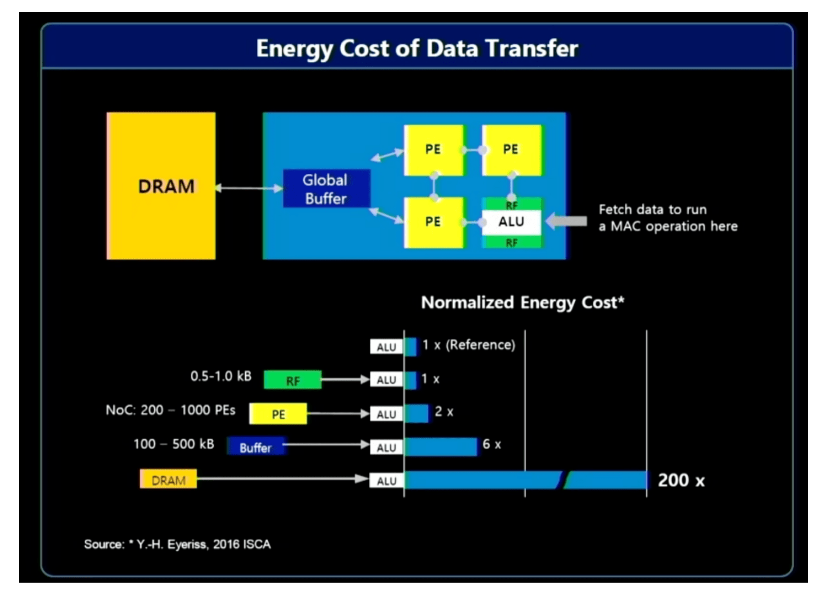

重大芯片的一个要害挑战不但是在内存和处置惩罚器之间移动数据，并且还在于芯片周围的数据移动。片上网络和其他互连结构简化了这一历程。硅光子学已经使用了一段时间，特殊是关于高速网络芯片，并且光子学在机架中的效劳器之间施展着作用。可是否或何时转移到芯片层面仍不确定。只管云云，这一领域的事情仍在继续，凭证芯片行业的大宗采访，光子学受到了许多公司的关注。

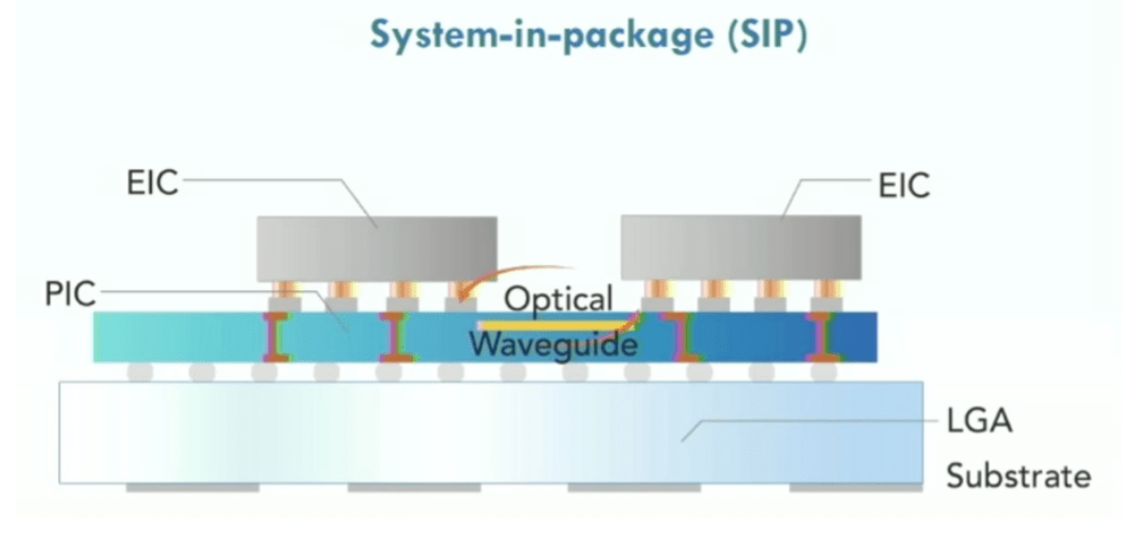

Lightelligence 工程副总裁 Maurice Steinman 体现，他的公司已经开发出专门构建的基于光子学的加速器，其速率比 GPU 快 100 倍，并且功耗显着降低。该公司还开发了片上光学网络，更多的是使用硅中介层作为使用光子而不是电子毗连小芯片的介质。

“纯电气解决计划面临的挑战是，随着距离的衰减，仅在最近的邻人之间举行通讯确实变得切实可行，”Steinman说。“若是[芯片]左上角有一个效果需要与右下角通讯，那么它需要遍历许多跳。这给认真分派资源的软件组件带来了问题，由于它需要思量接下来的几个棋步以阻止拥塞。”
