一、何谓芯片封装

一样平常集成电路芯片并不是一个可以自力保存的元件个体

，它们必需经由与其他元件系统互连

，才华施展整系一切功效。集成电路封装是半导体开发的最后一个阶段

，不但起着物理包裹、牢靠、密封、；ば酒驮銮康缛刃阅艿淖饔

，并且照旧芯片内部天下与外部电路相同的桥梁。
狭义的封装是指使用膜手艺及微细加工手艺

，将芯片及其他要素在框架或载板上安排、粘贴牢靠及毗连

，引出接线端子

，通过可塑性绝缘介质封装牢靠

，组成整体立体结构的工艺。广义的封装是指封装工程

，也称系统封装

，是将芯片封装体与其他元器件组合

，装配成完整的系统或电子装备

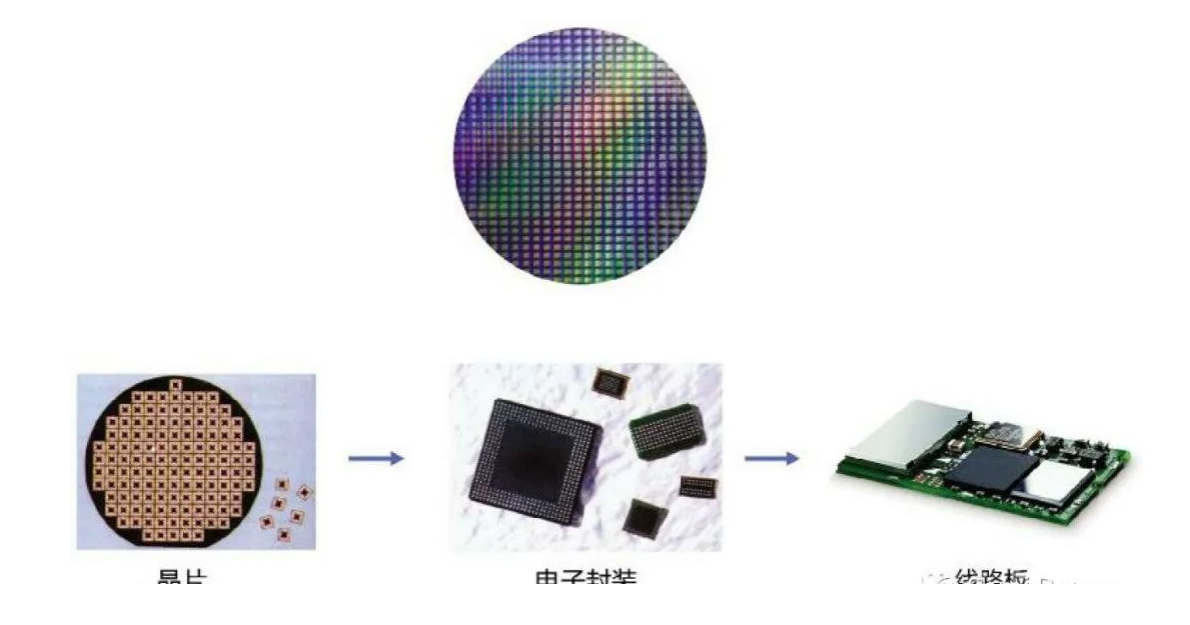

，并确保整个系统综合性能实现的工程。（见图）

将以上所述的两个条理封装的寄义连系起来

，封装就是将载板手艺、芯片封装体、元器件等所有要素凭证装备整机的要求举行毗连装配

，以实现芯片的多方面功效并知足整机和系统的适用性。封装手艺是一项跨学科、跨行业的综合工程

，普遍涉及质料、电子、热学、机械和化学等多种学科

，是微电子器件生长不可支解的主要组成部分。芯片的封装类型已经履历了通孔插针手艺（Pin-In-Hole, PIH）、外貌贴装手艺（Surface Mounting Technology, SMT）、球栅阵列式（Ball Grid Array, BGA）、多芯片组件（Multi Chip Module, MCM）等几代变迁。随着芯片封装工艺手艺的日益先进

，简单芯片封装效率即芯片面积和封装面积之比越来越靠近“1”

，进一步体现为封装的形状转变是元器件多引脚化、薄型化、引脚微细化和引脚形状多样化等

，体现为电子终端产品的高性能、轻薄短小等特点。

二、BGA的生长趋势

可预见

，未来一段时间里

，引线数低于200的POFP将成为主要的封装手艺。当引线数高于350时

，QFP要获得普遍的应用是不可能的。在200到300I/0的种种器件之间

，将继续保存两个封装手艺领域之间的竞争。

因此

，小于0.5mm的OFP封装工艺将被极具吸引力的BGAs封装工艺所取代。然而

，与POFP较适中的8%的年增添率相较量

，BGA的年增添率将增大为每年25%。

曾有人想

，当单芯片一时还达不到多种芯片的集成度时

，能否将高集成度、高性能、高可靠的CSP芯片(用LSI或IC)和专用集成电路芯片(ASIC)在高密度多层互联基板上用外貌装置手艺(SMIT)组装成为多种多样电子组件、子系统或系统。由这种想法爆发出多芯片组件MCM(Multi Chip Model)。它将对现代化的盘算机、自动化、通讯业等领域爆发重大影响。

三、芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要

，一旦选定

，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种

，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气

，通电后爆发电化学迁徙

，形成树枝状结构体

，造成低电阻通路

，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层

，在PCB板表层下生长枝晶。除了离子型和非离子型污染物

，尚有粒状污染物

，例如焊料球、焊料槽内的浮点、灰尘、灰尘等

，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物

，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中

，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素

，焊后必定保存热改性天生物

，这些物质在所有污染物中的占有主导

，从产品失效情形来而言

，焊后剩余物是影响产品质量最主要的影响因素

，离子型残留物易引起电迁徙使绝缘电阻下降

，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大

，严重者导致开路失效

，因此焊后必需举行严酷的洗濯

，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺

，知足芯片封装工艺制程洗濯的高难度手艺要求

，突破外洋厂商在行业中的垄断职位

，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
