凸块工艺流程与手艺

圆片级凸块工艺

主流的凸块工艺均接纳圆片级加工，即在整片圆片外貌的所有芯片上加工制作凸块，称为圆片级凸块工艺，常用方法有，蒸发方法、印刷方法电镀方法
。

焊球电镀凸块的工艺流程:

首先，接纳溅射或其它物理气相沉积的方法在圆片外貌沉积一层Ti/Cu作为电镀所需种子层
。

其次，在圆片外貌旋涂一定厚度的光刻胶，并运用光刻曝光工艺形成所需要图形;

然后，圆片进入电镀机，通过控制电镀电流、时间等，从光刻胶开窗图形的底部最先生长并获得一定厚度的金属层作为UBM;

最后，通已往除多余光刻胶、UBMEtching及回流工艺实现电镀凸块制作

焊球电镀凸块的工艺流程:

倒装芯片工艺指在芯片的IOPad上直接沉积或者通过RDL布线后沉积Bump(包括锡铅球，铜柱凸点及金凸点等Bump)，然后将芯片翻转，举行加热，使熔融的焊料与基板或框架相连系
。

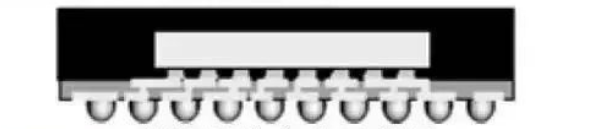

与古板引线键合工艺其优点有:倒装封装产品示意图I/O密度高
。

接纳了凸点结构，互连长度大大缩短，互连线电阻、电感更小，封装的电性能极大改善;

芯片中爆发的热量可通过焊料凸点直接传输到封装衬底

业界常见倒装芯片的凸点手艺:

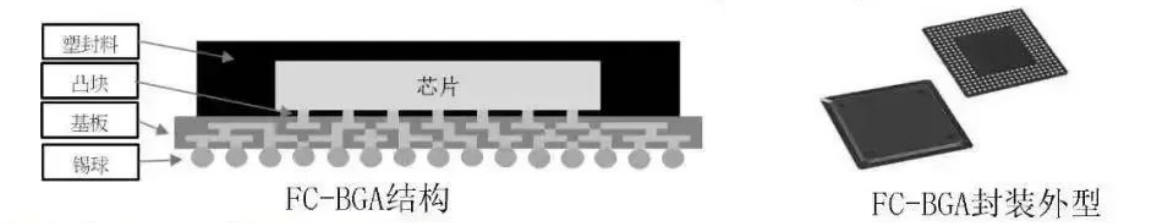

FlipChipBGA(FC-BGA)是将芯片使用Flip Chip(FC)手艺焊接在线路基板上，并制成倒装芯片球栅数组封装型式(FC-BGA)
。

锡凸块FC-BGA封装工艺流程

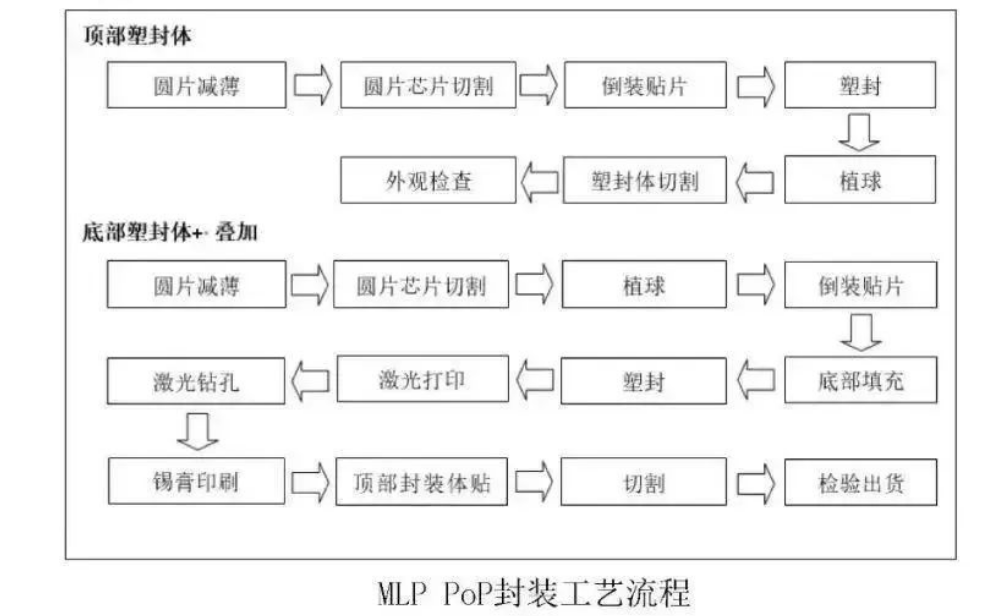

MLP PoP 为例，封装工艺流程为:

PoP封装体底部组件与顶部组件的毗连方法包括:锡球毗连(Attachedwith Solder Ball);MLP (Molding Laser Package);柔性基板毗连及BVA(Bond Via Array)

圆片级芯片尺寸封装工艺流程与手艺(WLCSP)

圆片级芯片尺寸封装是指在圆片状态下完成重布线、凸点下金属、焊锡球制备以及圆片级的探针测试，然后再将圆片举行背面研磨减薄，最终切割形成单颗的一种封装形式

特点及应用:

>轻、薄、短、小，主要用在手机等便携产品中;

应用在电源治理器件(PMIC)、集成无源组件(IPD)、电可擦可编程只读存储器(EEPROM)、射粕习端(RF Front-end)

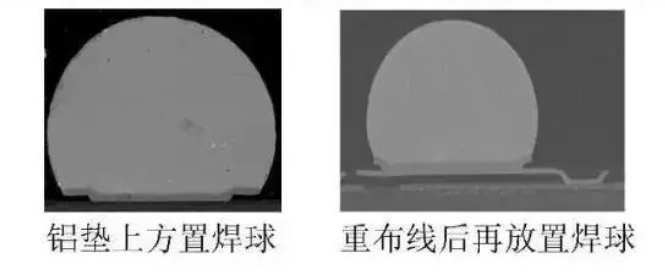

综合分类:

(1)BoP-WLCSP(Bump on Pad-WLCSP):直接在铝垫的上方生长UBM并安排焊球:

(2)RDL-WLCSP(Redistribution Layer-WLCSP):重布线对I/O端子的位置举行再漫衍
。

扇出型圆片级封装工艺流程与手艺

扇出型圆片级封装是圆片级封装的一种，可支持多芯片、2.5D/3D和系统级封装(SiP)

扇出型圆片级封装特点及应用:

可彻底去除芯片和封装的毗连环节，实现最薄的封装，还镌汰了一个可能的失效点而提高封装的可靠性;

信号进入芯片的线路更短，也具有更好的电性能:

提供了更高的带宽，从而越发顺应先进手艺节点芯片的封装

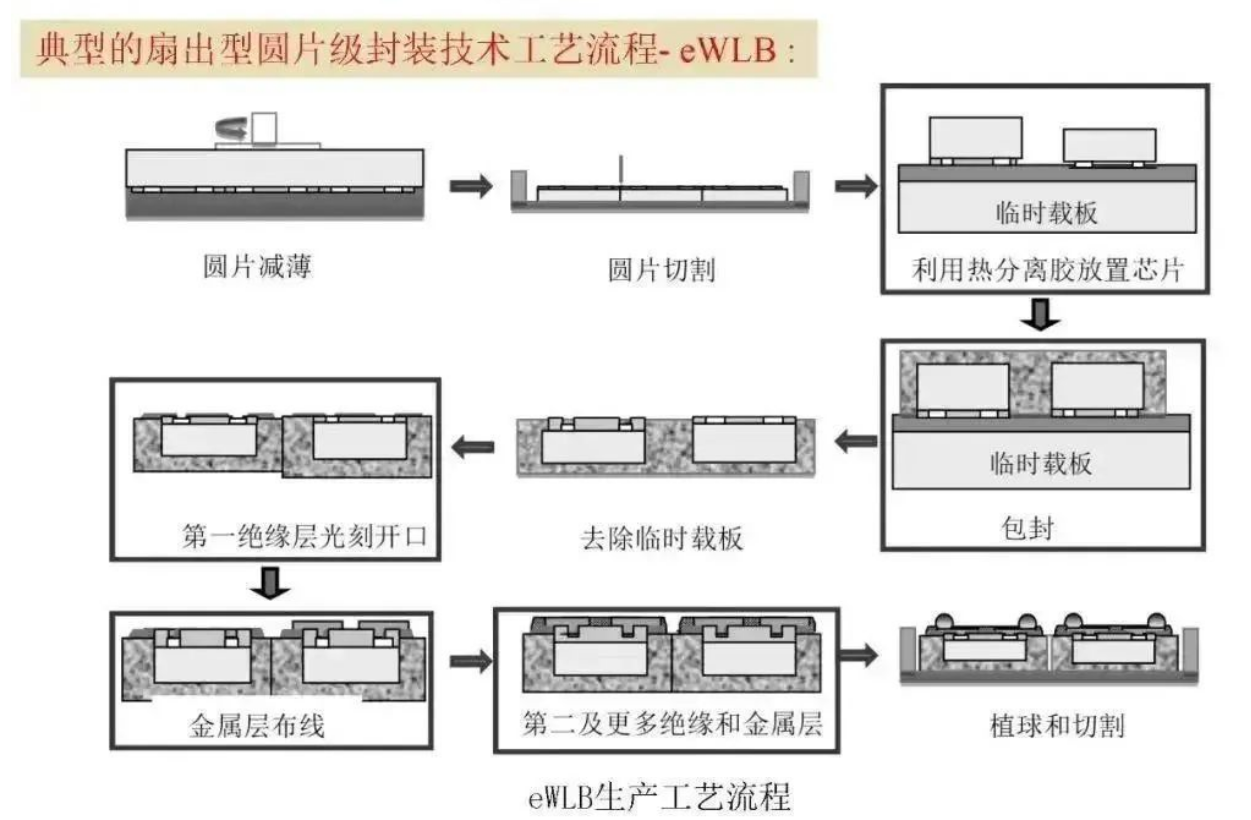

典范的扇出型圆片级封装手艺工艺流程-eWLB:

硅通孔封装工艺流程与手艺(TSV)

硅通孔TSV是目今手艺先进性最高的封装互连手艺之一
；赥SV封装焦点工艺分为TSV制造、RDL/微凸点加工、衬底减薄、圆片键合与薄圆片拿持

1.TSV制造分类及流程:

一种是孔底部不需要直接导电毗连的制造类型，另一种是孔底部需要直接导电毗连的制造类型
。

 芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
