Chiplets云云主要简直切缘故原由剖析及Chiplets封装洗濯

Chiplets云云主要简直切缘故原由剖析及Chiplets封装洗濯

什么是Chiplets？

Chiplets是脱离式的处置惩罚器。不是将每个部分合并到一个芯片中（被称为单片机的要领），而是将特定的部分作为自力的芯片来制造。然后，这些自力的芯片通过一个重大的毗连系统被装置在一起，成为一个简单的封装。
这种安排使能够让使用最新的制造要领的部件尺寸缩小，提高了工艺的效率，使其能够装入更多的部件。
芯片中不可显着缩小或不需要缩小的部分可以用更旧的、更经济的要领生产。
虽然制造这种处置惩罚器的历程很重大，但总体本钱通常较低。别的，它为处置惩罚器公司提供了一个更易于治理的途径来扩大其产品规模。
为了充清楚确为什么处置惩罚器制造商转向芯片，我们必需首先深入相识这些装备是怎样制造的。CPU和GPU最先时是由超纯硅制成的大圆盘，通常直径略小于12英寸（300毫米），厚度为0.04英寸（1毫米）。
这块硅片履历了一系列重大的办法，形成了差别质料的多层--绝缘体、电介质和金属。这些层的图案是通过一种叫做光刻的工艺建设的，在这种工艺中，紫外线通过放大的图案（掩膜）照射，随后通过透镜缩小到所需的尺寸。该图案以设定的距离在晶圆外貌重复泛起，每一个都将最终成为一个处置惩罚器。由于芯片是长方形的，而晶圆是圆形的，图案必需与圆盘的周边重叠。这些重叠的部分最终会被扬弃，由于它们是无功效的。
一旦完成，将使用应用于每个芯片的探针对晶圆举行测试。电检效果见告工程师关于处置惩罚器的质量与一长串标准的关系。这个初始阶段被称为芯片分选，有助于确定处置惩罚器的 "品级"。例如，若是该芯片妄想成为一个CPU，那么每个部分都应该准确运作，在特定的电压下在设定的时钟速率规模内运行。然后凭证这些测试效果对每个晶圆部分举行分类。
完成后，晶圆被切割成单独的碎片，或称 "模具"，可供使用。然后，这些模具被装置在一个基板上，类似于一个专门的主板。处置惩罚器经由进一步的包装（例如，用散热器），然后就可以举行销售了。整个历程可能需要数周的制造时间，台积电和三星等公司对每个晶圆收取高额用度，凭证所使用的工艺节点，用度在3000至20000美元之间。

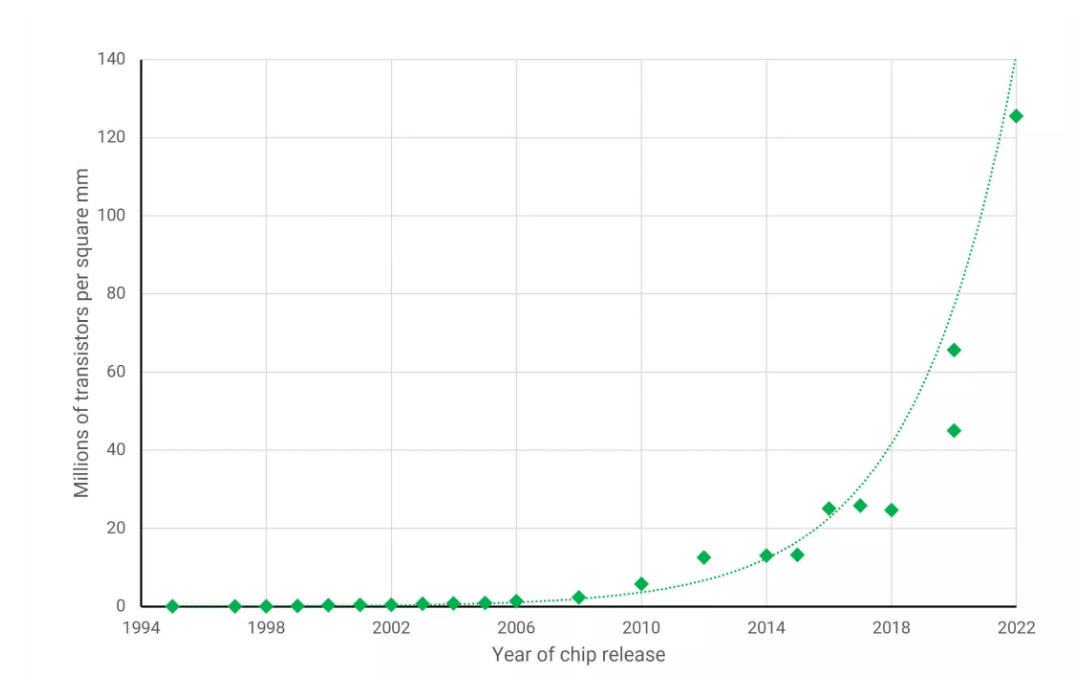

"工艺节点 "（Process node）是用来形貌整个制造系统的术语。历史上，它们是以晶体管的栅极长度命名的。然而，随着制造手艺的刷新，允许越来越小的组件，命名不再遵照芯片的物理方面，现在它只是一个营销工具。然而，每一个新的工艺节点都会带来比前者更多的利益。它的生产本钱可能更低，在相同的时钟速率下消耗更少的功率（或者相反），或者具有更高的密度。后者权衡的是在一个给定的芯片区域内可以容纳几多元件。在下图中，你可以看到这些年来GPU（你在PC中发明的最大和最重大的芯片）的生长情形。



工艺节点的刷新为工程师提供了提高其产品能力和性能的手段，而不必使用大而腾贵的芯片。然而，上图只说明晰部分情形，由于不是处置惩罚器的每个方面都能从这些前进中受益。芯片内的电路可以被分派到以下几大类中的一类：（1）逻辑，处置惩罚数据、数学和决议；（2）存储器，通常是SRAM，用于存储逻辑的数据；（3）模拟 ，治理芯片和其他装备之间信号的电路。

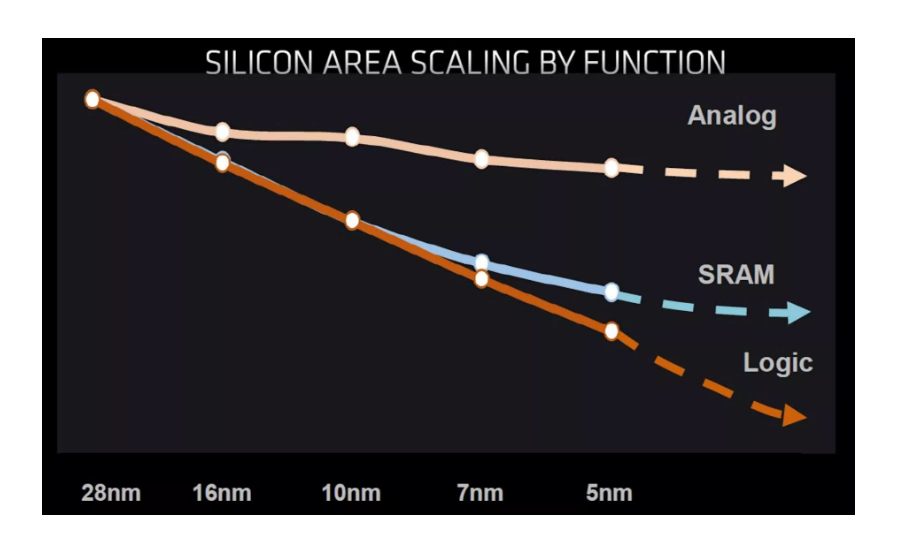

当逻辑电路随着工艺节点手艺的每一次重大前进而继续缩小时，模拟电路险些没有转变，SRAM也最先抵达极限。


虽然逻辑仍然组成了芯片的最大部分，但今天的CPU和GPU中的SRAM数目在近年来有了显著增添。例如，AMD在其Radeon VII显卡中使用的Vega 20芯片的L1和L2缓存合计为5MB。仅仅两代GPU之后，Navi 21就有凌驾130MB的种种缓存--比Vega 20多了25倍，令人瞩目。

可以预期，随着新一代处置惩罚器的开发，这些水平将继续提高，但由于存储器的规模没有像逻辑那样缩小，在统一工艺节点上制造所有电路的本钱效益将越来越低。
在一个理想的天下里，人们在设计芯片时，模拟部分在最大和最自制的节点上制造，SRAM部分在更小的节点上制造，而逻辑部分则保存给绝对尖端的手艺。不幸的是，这在实践中是无法实现的。然而，保存一种替换要领。

用Chiplets实现摩尔定律

只管在半导体制造方面取得了重大的手艺前进，但每个部件可以缩小的水平是有明确限制的。为了继续提高芯片的性能，工程师们基本上有两个途径：增添更多的逻辑，用须要的内存来支持它，以及提高内部时钟速率。关于后者，一样平常的CPU在这方面已经多年没有显着的转变了。AMD的FX-9590处置惩罚器，从2013年最先，在某些事情负载中可以抵达5GHz，而其目今型号的最高时钟速率是5.7GHz（Ryzen 9 7950X）。
英特尔最近推出了酷睿i9-13900KS，在合适的条件下能够抵达6GHz，但其大大都型号的时钟速率与AMD的相近。
然而，改变的是电路和SRAM的数目。前面提到的FX-9590有8个焦点（和8个线程）和8MB的L3缓存，而7950X3D拥有16个焦点、32个线程和128MB的L3缓存。英特尔的CPU在焦点和SRAM方面也有类似的扩展。
Nvidia的第一个统一着色器GPU，即2006年的G80，由6.81亿个晶体管、128个内核和96 kB的二级缓存组成，其芯片面积为484 mm2？旖2022年，当AD102推出时，它现在由763亿个晶体管、18432个内核和98304 kB的二级缓存组成，芯片面积为608 mm2。
1965年，飞兆半导体公司的联合首创人戈登·摩尔（Gordon Moore）视察到，在芯片制造的早期，在牢靠的最低生产本钱下，芯片内的元件密度每年都在翻番。这一视察被称为摩尔定律，厥后凭证制造趋势，被诠释为 "芯片中的晶体管数目每两年翻一番"。
近六十年来，摩尔定律一直是对半导体行业生长历程的合理准确形貌。CPU和GPU在逻辑和内存方面的重大前进是通过工艺节点的一直刷新实现的，这些年来，组件变得越来越小。然而，这种趋势不可能永远一连下去，无论泛起什么新手艺。
像AMD和英特尔这样的公司并没有期待这个极限的到来，而是转向了Chiplets，探索它们的种种组合方法，以继续在创立更强盛的处置惩罚器方面取得希望。

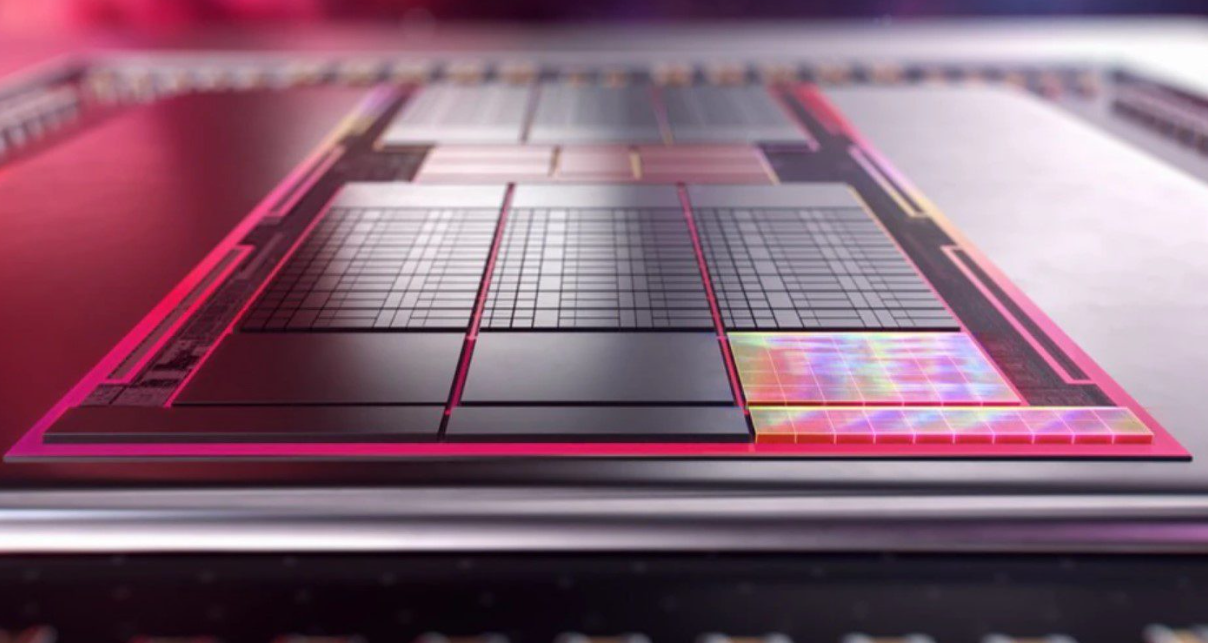

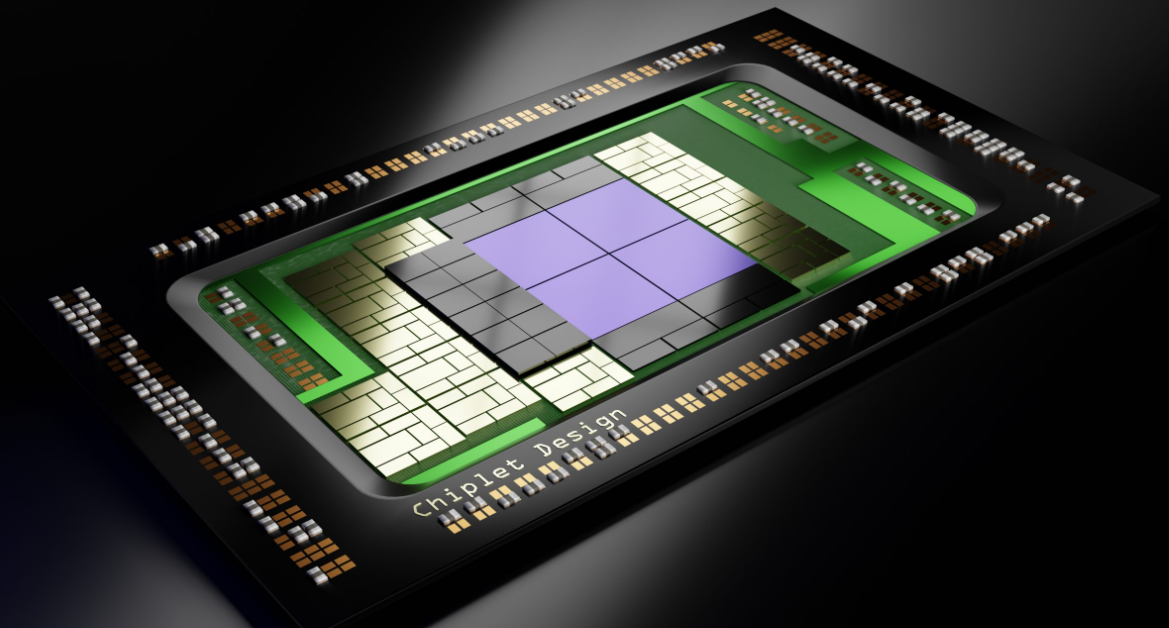

几十年后的今天，通俗的小我私家电脑可能是由手掌巨细的CPU和GPU组成的，可是剥开散热片，你会发明有许多细小的芯片--不是三四个，而是几十个，都巧妙地拼接和堆叠在一起。
Chiplets的主导职位才刚刚最先。

芯粒-先进芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
