光 ?樯ひ盏慕沟慊方谙热萦牍饽 ?橄村

尊龙凯时科技 ? 8102 Tags:光 ?光 ?橄村光电器件

5G通讯、人工智能、元宇宙等新手艺的涌现使得光通讯行业快速生长。光 ?樽魑馔ㄑ蹲氨钢型瓿晒獾缱坏囊ψ榧 ,与效劳器暴增的算力和数据交互直接配套。因此 ,能够知足高速数据传输、海量数据处置惩罚等要求的高性能光 ?椴烦晌只ひ。image.png

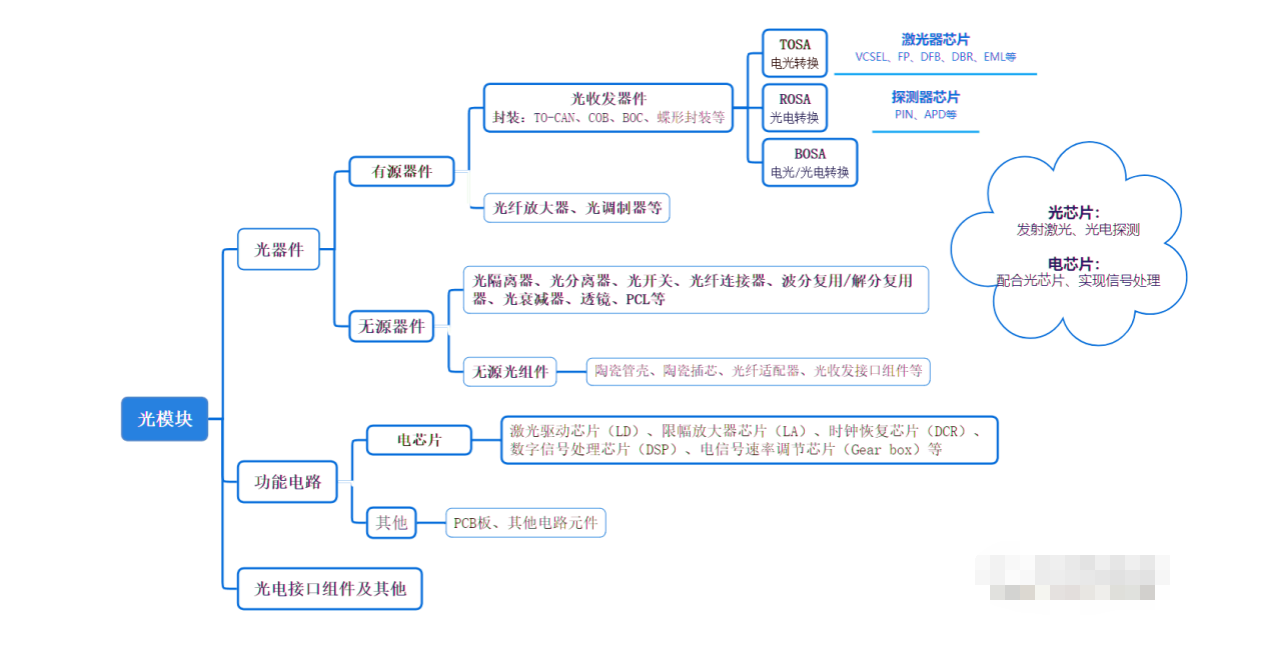

光 ?橹械慕沟闫骷是实现光电信号转换的光收发器件 ,主要包括光发射器件 TOSA、光吸收器件 ROSA 和通过同轴耦合将 TOSA 和 ROSA 等组件集成的光发射吸收器件 BOSA。目今光 ?榈氖忠毡诶葜饕驮谟诠馐辗⑵骷的光芯片和封装手艺这两个方面。

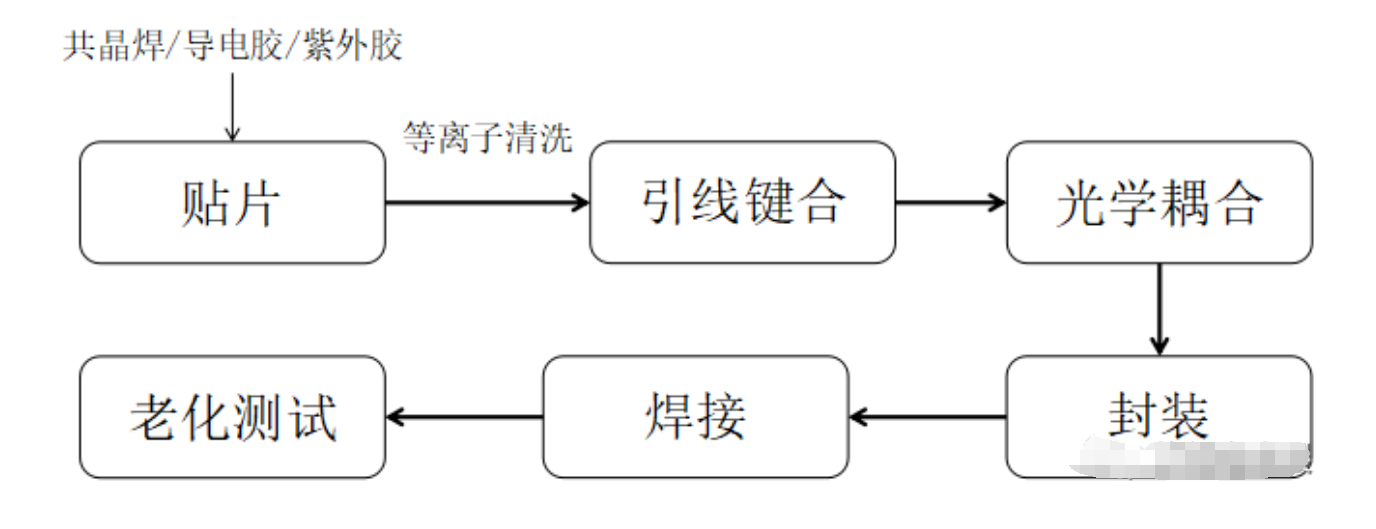

光 ?樯ひ盏慕沟慊方谥饕ㄌ⒁呒稀⒐庋я詈稀⒎庾啊⒑附印⒗匣馐缘



图 光 ?樯ひ罩饕方

1. 贴片
贴片(Die attach or Die bonding)是指将半导体裸片(die)器件贴在载体(carrier)上。光 ?橹械陌氲继迓闫骷主要是光电芯片 ,其原质料包括GaAs(砷化镓)、InP(磷化铟)、Si(硅基)等;贴片的载体主要包括PCB、可伐合金、陶瓷基板(AlN氮化铝等)、钨铜等。

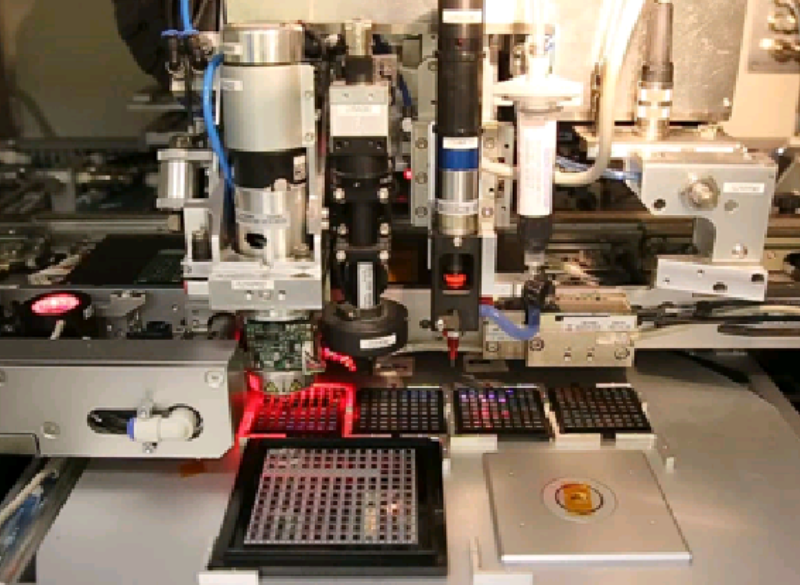

贴片可分为手动和自动 ,现在光 ?樘咽迪肿远。古板的贴片工艺是人工涂胶或使用点胶机通过空气挤压出的胶水将芯片牢靠在 PCB 板上 ,但光芯片的贴片要求比电芯片的贴片要求精度更高 ,古板贴片无法抵达精准控制胶量巨细、上胶速率和位置等严酷要求 ,因此高精度贴片机就显得尤为主要 ,并且随着 400G、800G 等高速光 ?榈目焖偕 ,高精度贴片机的需求也愈加兴旺。目今高精度贴片机市场主要依赖入口 ,国产替换空间辽阔。


图源 光通讯小黄人

另外 ,贴片主要通过共晶焊和导电胶完成牢靠。共晶焊料一样平常使用金锡焊料 ,虽然导电性和可靠性更好 ,但价钱腾贵、效率较低 ,多用于激光器芯片贴装;导电胶一样平常用银胶 ,电阻大 ,但本钱低、工艺简朴、适用规模更广。别的 ,尚有紫外UV固化胶可用于一些电芯片的贴装。
2. 引线键合

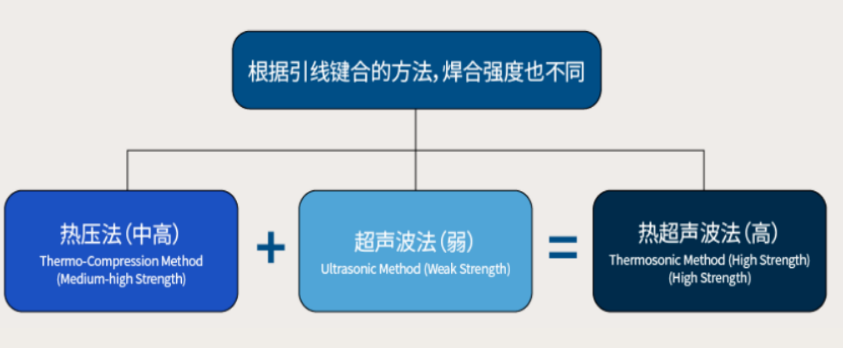

引线键合(Wire-Bonding)是指芯片贴装完成后 ,用金属引线将芯片的压焊位毗连在印制电路板的焊盘上 ,形成可靠的电气键合 ,俗称打线。引线键合凭证键合能量可分为热压键合、超声键合、以及二者连系的热超声键合;凭证键合线的质料分为金丝、铝丝、铜丝。光通讯行业一样平常接纳金丝热超声键合 ,由于光电芯片的外貌普遍会镀金 ,金的高频性能好 ,而热超声键合的温度较低、速率快 ,可靠性更好。



图源 面包板 ,中泰证券研究所

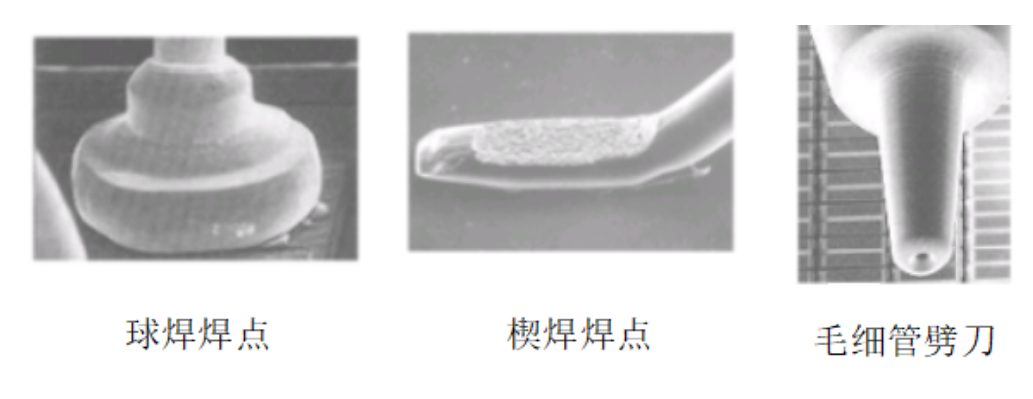

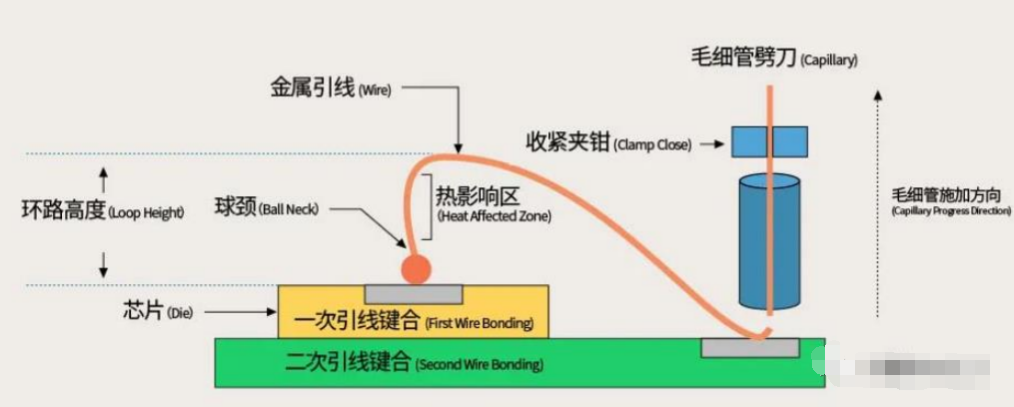

在引线键合的历程中 ,凭证劈刀和焊点形状可分为球焊和楔焊。球焊使用毛细管劈刀 ,可形成球状焊点 ,与焊盘接触面积大 ,可靠性好 ,速率快 ,使用场景最广;楔焊使用楔形劈刀 ,可形成方形焊点 ,与焊盘接触面积小 ,可靠性较差 ,速率较慢 ,一样平常只用于高频信号焊盘之间的引线键合。


图源 光通讯小黄人

3. 光学耦合
耦合是光 ?榉庾爸泄な弊畛ぁ⒆钊菀妆⒉涣计返陌旆。光 ?槭迪止獾绾偷绻庾 ,因此一端是电口 ,毗连网线/交流机 ,另一端是光口 ,毗连光纤。光纤导光的物理基础是入射光在光纤内部爆发全反射 ,光学耦合的目的就是将光高效、高质地耦合进入光纤。

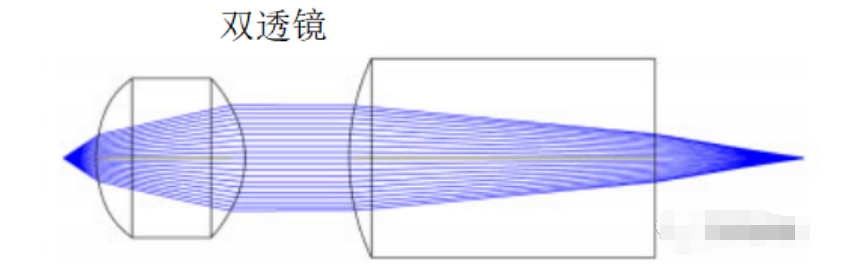

凭证光纤的差别 ,可以把光 ?榉治ツ:投嗄 ,这两种光 ?槟诓康墓庋я詈喜畋鸾洗。多模光纤(MMF)的纤芯直径通常为 50/125μm 或 62.5/125μm ,普遍接纳面发射激光器 VCSEL ,经反射镜耦合进入多模光纤中 ,光路简朴、容差大、工艺相对简朴。而单模光纤(SMF)单模光纤纤芯直径比多模光纤小 ,通常为 9μm ,耦合较为重大 , 需要透镜举行聚焦耦合。透镜耦合或许分为上料、预耦合、点胶、胶水固化、下料5个办法。



图源 天孚通讯

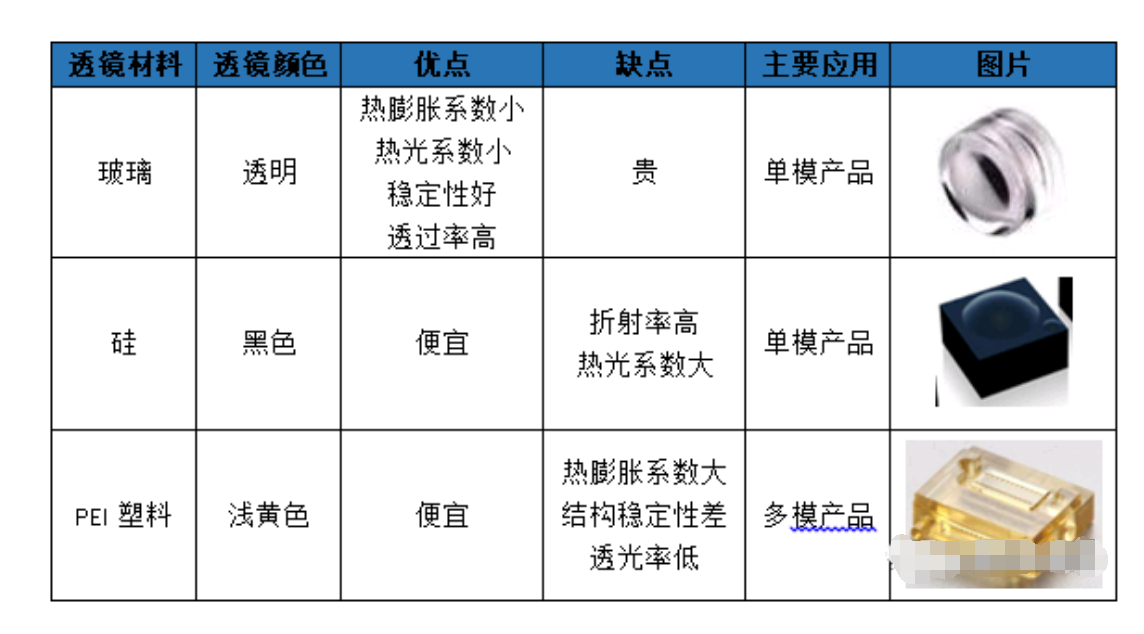

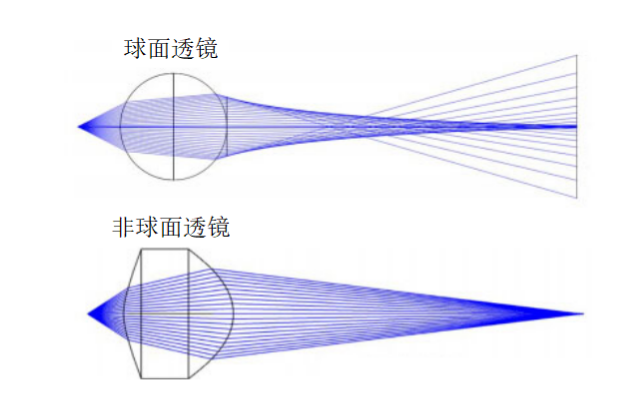

光 ?橹杏玫降耐妇蛋葱巫纯煞治蛎婧头乔蛎 ,按材质主要有玻璃、硅、塑料等 ,优弱点对好比下表。玻璃透镜是古板工艺中经常用的质料 ,价钱较贵 ,常用于高端 ?;硅透镜价钱自制 ,现在已大宗应用于中低端COB、Box封装 ?橹;光学塑料透镜常用PEI塑料 ,价钱自制 ,可应用于多模短距 ?橹。


4. 外壳封装

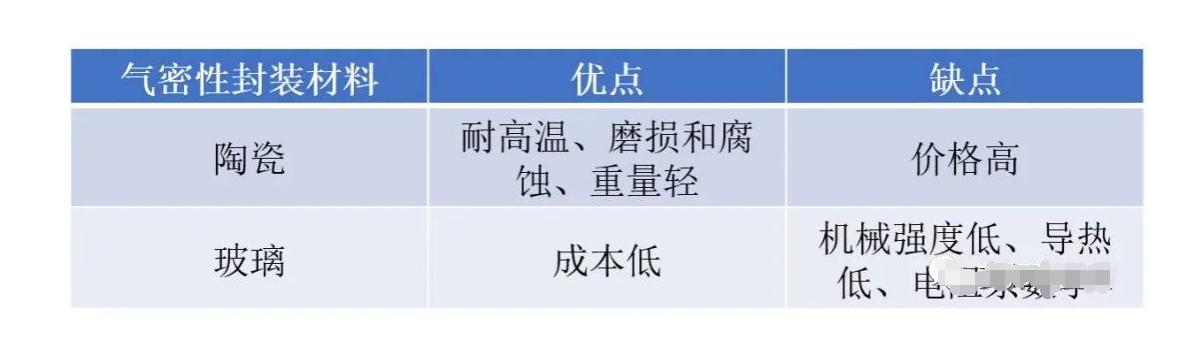

完成光路耦合后 ,光 ?橐研纬沙 ,下一步的外壳封装将使之完整。封装通常分气密性封装和非气密性封装。气密性封装目的是为了避免外部的水汽和其他有害气体进入密封光器件内部 ,影响光芯片和相关零组件的性能。为了实现封装的可靠密封 ,封装外壳上电通路所使用的电介质一样平常为非有机质料 ,如玻璃或者陶瓷。

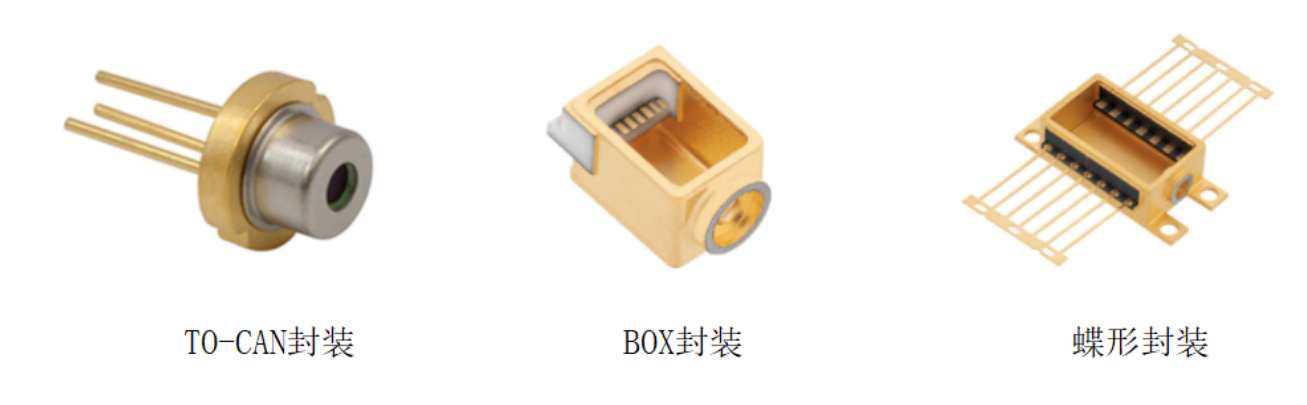

气密性封装的方法主要有To-can、BOX (盒式)、蝶形封装 ,主要应用在事情情形重大 ,对可靠性要求高的电信市场或者DCI市。ㄊ葜行某ぞ嗬氪洌。非气密性封装主要是COB(板上芯片封装)封装手艺 ,多用于数据中心光 ?。



To-Can同轴封装本钱低廉、生产制造简朴 ,但体积较小导致散热不佳使其不适用于长距离传输 ,主要应用于基站、PON等单通道的传输距离和传输速率要求低一点的市场 ,如2.5Gbit/s和10Gbits/s等短距离传输。储能焊装备可用于To-Can气密性封装。

BOX/蝶形通常为长方体 ,结构重大 ,具有可实现多种功效、散热好等优点 ,适用于长距离多种速率传输 ,主要应用于传输网、多通道居多 ,传输速率高 ,传输距离长 ,对可靠性要求高 ,包括40G/100G/200G/400G及响应速率的相关光 ?;BOX封装为蝶形封装的多通道升级版 ,适用于40G及以上速率的高速光 ? ,随着400G、800G时代的到来 ,将对并行光学设计提出更高的要求。接纳平行封焊装备可实现Box气密封装。

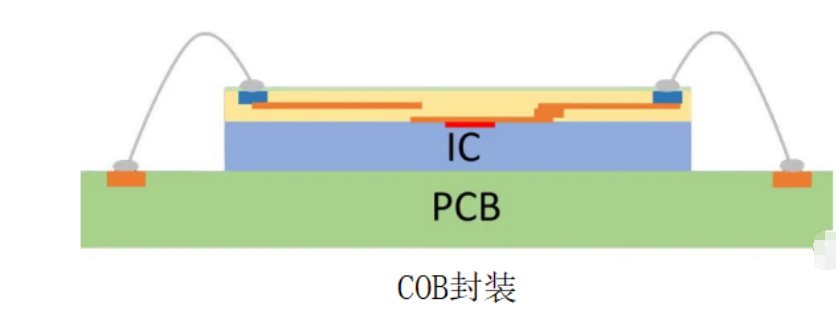

COB封装也是板上芯片封装、有线印制板封装 ,是直接在印制电路板上装置裸芯片 ,用金线或铜线将芯片引脚与印制电路板的接触点毗连起来的封装工艺。COB封装可以将芯片封装在极小的体积内 ,不需要外壳或支架等附加配件 ,具有尺寸小、重量轻、可靠性高、本钱低等优点 ,普遍用于微型电子装备和便携式电子产品中。
5. 焊接
光 ?橹泻附庸ひ瞻す夂附印⑷妊购附樱╤ot bar)、烙铁焊接、热风焊接、回流焊接、波峰焊接、电子压焊等。气密密封焊接需要在填充惰性气体情形中举行 ,通常接纳的惰性气体是纯氮气或氩气。

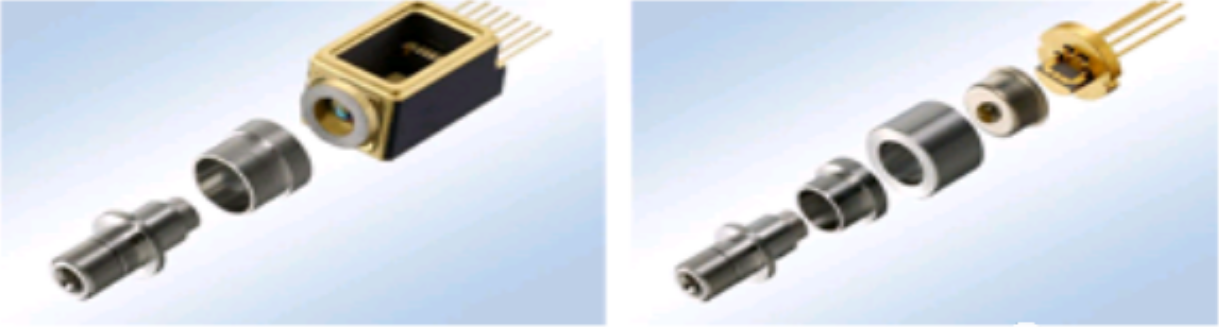

单模类的光 ?橐谎匠J褂眉す獾鹘夂附樱╨aser welding)将Receptacle和Box或TO-can焊接起来 ,这种焊接工艺自动化水平较高 ,除了上下料需要人工操作外其他办法基本可以由激光调解焊装备完成。

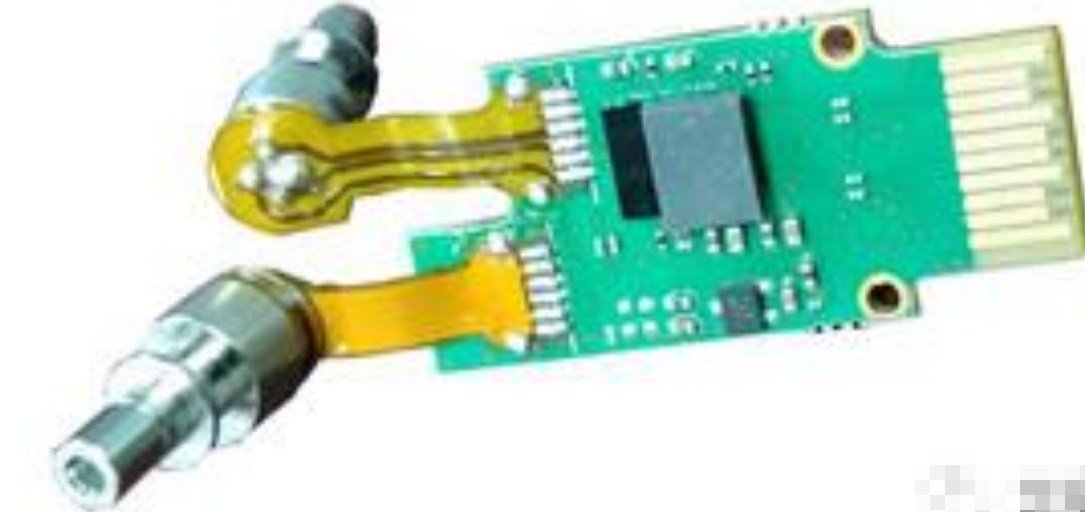

多模光 ?榧啥雀 ,大宗使用FPC软板 ,焊接需使FPC软板和PCBA板形成电气互联。现在行业内主要用热压焊来完成软板焊接 ,有响应的热压焊装备 ,效率和良率都较高;激光焊接是近几年的新手艺 ,现在的行业接受度不高 ,最大的特点是焊接时不接触焊盘 ,对高密度pin软板焊接有优势 ,但也有难包管激光照射匀称性 ,效率低 ,本钱高等弱点。


图 光 ?槿戆搴附

6. 老化测试
老化(burn in) ,也可以称为老炼 ,是一种筛选测试 ,凭证MIL-STD-883的界说 ,其目的是为了筛选或者剔除自己具有固有缺陷 ,或其制造工艺控制不当爆发缺陷的器件。这些缺陷会造成与时间和应力相关的失效 ,若是不举行老化筛选 ,有缺陷的器件在使用条件下会泛早先期致命失效或早期寿命失效。


光 ?槟诓康募す馄饔捎诮峁购椭瞥坦ひ罩卮 ,需要举行老化 ,其他光电器件除APD外 ,不需要举行老化。在现在大部分光 ?槌Ъ业纳ば蛑 ,一样平常有两道针对激光器的burn in筛选测试。

第一道是激光器的管芯级 ,是在激光器完成须要的生产办法 ,如外延生长、刻蚀、外观检查后 ,装载到专用的老化夹具上举行 ,有较量成熟的商业化装备 ,外洋厂家有ILX Lightwave、Chroma ,海内厂家有苏州联讯(Stelight)、上海菲莱(Feedlight)。凭证差别测试计划 ,可以区分为在线测试老化和分立测试老化。在线测试老化可以一连纪录BI历程中的激光器数据 ,可是测试本钱高 ,一样平常用于设计阶段的少量样品验证测试。分立测试老化是在老化最先和竣事时划分纪录激光器数据 ,测试本钱低 ,一样平常用于批量化生产。
第二道是光 ?榧 ,是在激光器组装到光 ?槟诤 ,通过测试夹具举行的 ,现在尚没有商业化装备 ,大都光 ?槌淌褂米匝凶氨妇傩胁馐。在测试计划上 ,在线测试和分立测试都有 ,一样平常凭证 ?榈腄DM举行激光器参数纪录 ,因此从本钱上并无太大差别。
从生产和本钱管控角度上看 ,第一道管芯级激光器burn in筛选测试应力大 ,目的是尽可能地筛选出早期失效产品 ,第二道 ?榧禸urn in测试更多地只是对第一道测试的增补。

光 ?橄村

为应对能源;蜕樾味窕任侍 ,天下各国均在鼎力大举生长新能源汽车、高压直流输电等新兴应用 ,增进了大功率电力电子变流装置的普遍应用。大功率变流装置的可靠性对这些应用而言十分主要。装置的可靠性与其焦点器件IGBT亲近相关。

现在 ,大宗的IGBT仍在接纳古板的正溴丙烷等溶剂洗濯洗濯 ,随着对环保的管控和对产品可靠性的要求一直提高 ,原有的古板溶剂洗濯已不可知足IGBT洗濯。对此 ,尊龙凯时提出新型的IGBT洗濯计划。

尊龙凯时科技半水基洗濯工艺解决计划 ,接纳尊龙凯时科技专利配方 ,可在洗濯IGBT凹槽内保存大宗的锡膏残留的同时去除金属界面高温氧化膜 ,更含有;ば酒嬉斓闹柿;配方质料亲水性强 ,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂洗濯IGBT功率器件。

以上即是IGBT功率器件洗濯剂厂,IGBT功率器件的DCB衬底功效先容 ,希望可以帮到您!

尊龙凯时科技运用自身原创的产品手艺 ,知足芯片封装工艺制程洗濯的高难度手艺要求 ,突破外洋厂商在行业中的垄断职位 ,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
