晶片级封装 (WLP)  手艺

提供 WLP 器件的供应商要么拥有自己的 WLP生产线, 要么外包封装工艺。种种各样的生产工艺必需能够知足用户的要求, 确保最终产品的可靠性。美国亚利桑那州凤凰城的 FCI 、美国北卡罗莱纳州的 Unitive 建设了 WLP 手艺标准, 产品名为 UltraCSP (FCI) 和 Xtreme (Unitive) 。 Amkor 在并购 Unitive后, 为全天下半导体行业提供 WLP 效劳。

在电路 / 配线板上, 将芯片和走线毗连在一起的焊球最初接纳锡铅共晶合金 (Sn63Pb37) 。为了镌汰电子产品中的有害物质 (RoHS) , 半导体行业不得不接纳替换质料, 例如无铅焊球 (Sn96.5Ag3Cu0.5) 或者高铅焊球 (Pb95Sn5) 。每种合金都有其熔点, 因此, 在元器件组装回流焊工艺中, 温度曲线较量特殊, 在特定温度上需坚持一段时间。

集成电路的目的在于提供系统所需的所有电子功效, 并能够装配到特定封装中。芯片上的键合焊盘通过线键合毗连至通俗封装的引脚上。通俗封装的设计原则要求键合焊盘位于芯片周界上。为阻止统一芯片泛起两种设计 ( 一种是通俗封装,另一种是 CSP) , 需要重新分派层毗连焊球和键合焊盘。

晶片级封装器件的可靠性

晶片级封装 ( 倒装芯片和 UCSP) 代表一种奇异的封装形状, 差别于使用古板的机械可靠性测试的封装产品。封装的可靠性主要与用户的装配要领、电路板质料以及其使用情形有关。用户在思量使用 WLP 型号之前, 应认真思量这些问题。首先必需举行事情寿命测试和抗湿润性能测试, 这些性能主要由晶片制造工艺决议；笛沽π阅芏訵LP 而言是较量大的问题, 倒装芯片和 UCSP 直接焊接后, 与用户的 PCB 毗连, 可以缓解封装产品铅结构的内部压力。因此, 必需包管焊接触点的完整性。

竣事语

现在的倒装芯片和 CSP 还属于新手艺, 处于生长阶段。正在研究刷新的步伐是将接纳背面叠片覆层手艺 (BSL) , ；す苄镜奈拊床, 使其不受光和机械攻击的影响, 同时提高激光标识在光照下的可读性。除了 BSL , 还具有更小的管芯厚度, 坚持装配总高度稳固。 Maxim UCSP 尺寸 ( 拜见表 1) 说明晰 2007年 2 月产品的封装状态。遵照业界一样平常的生长趋势, 这些尺寸有可能进一步减小。因此, 在完成电路结构之前, 应该从各自的封装形状上确定设计的封装尺寸。

芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

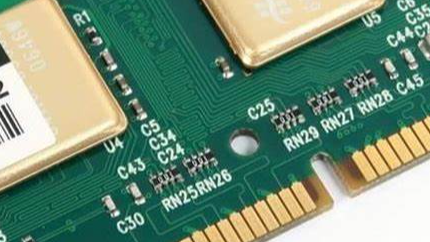

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
