使用小芯片的 3D-IC 很可能成为一种本钱更低的解决计划

尊龙凯时科技 ? 4378 Tags:3D-IC2.5D 3D 封装
当 2.5D 和 3D 封装最初被构想出来时,普遍的共识是只有最大的半导体公司才华肩负得起,但开发本钱很快就获得了控制。在某些情形下,这些先进的封装现实上可能是本钱最低的选择。

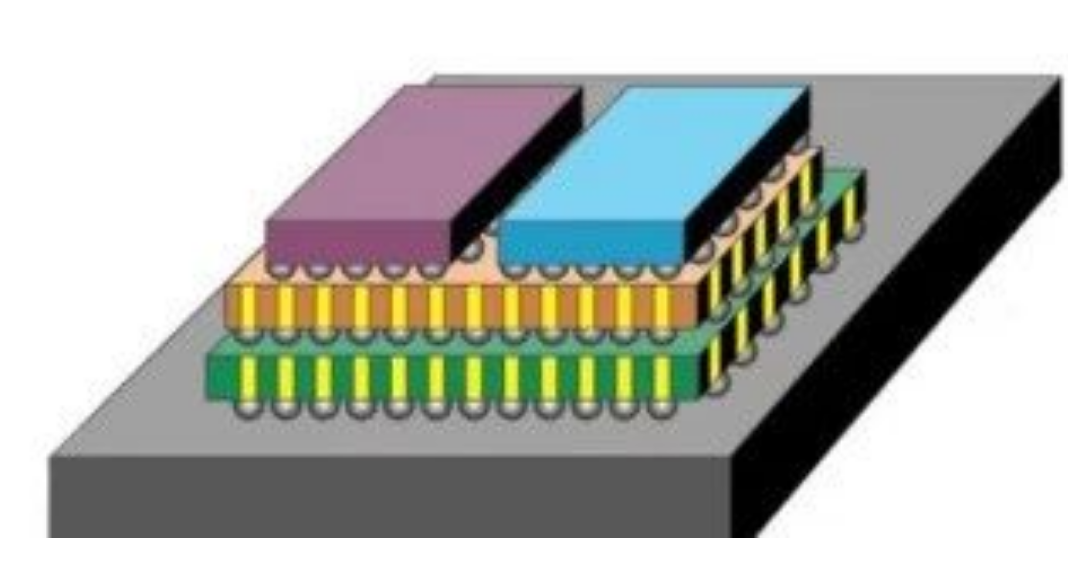

关于堆叠芯片 ,每个芯片都被视为一个完整的功效块或子系统。未来,这将包括小芯片。当今最著名的示例是高带宽存储器 (HBM),但尚有许多其他示例,其中系统公司将系统剖析为多个芯片。在本文中,我们讨论的堆叠芯片可能是存储器上的逻辑或逻辑上的逻辑,但不包括使用笔直堆叠晶体管构建的设计,或单个功效折叠在多个芯片上的设计。


3D-IC的早期接纳很洪流平上是基于须要性。“单个整体芯片已经抵达了其掩模版极限,“若是有人可以将所有功效集成到一个芯片中,他们仍然会实验实现这一目的。但手艺的生长以及您需要顺应的所有功效意味着这变得越来越难题。自然级数是 2.5D 和 3D。

已往十年来,业界一直在使用多芯片 ?(MCM),他们使用基板毗连从一个芯片转移到另一个芯片。若是您有少量信号需要在芯片之间传输,那么这很好。可是,当您需要与一堆其他芯片举行通讯时,就需要中介层而不但仅是基板。他们可以将芯片分成更小的部分,并且可以通过中介层举行通讯。中介层可以是有机的,也可以是硅的,这仅取决于芯片设计的应用。”


从设计的芯片化中获得的主要利益之一是无邪性。你一经设计过16核芯片,厥后又设计了64核芯片。它们是来自差别团队的单独设计。现在他们只是将 CPU 焦点设计为小芯片,然后将 16 或 32 个它们放在中介层上。只是中介层爆发了转变,但小芯片坚持稳固。这为他们提供了很大的无邪性,可以开发出所有使用相同基本构建 ?榈难苌,因此无邪性才是他们真正看重的。”


随着时间的推移,这也可以节约本钱。“假设您有一个不需要重新定位到 5nm 的 ?,或者无法从中受益的内存,“它已经完成了 7 纳米所需的一切,以是就留在那里吧。在许多情形下,您可以保存中介层原样,只需重新毗连新的工具即可。这将降低引入更好的节点或流程的本钱。当您在特定工艺节点迭代一系列零件时,它还应该为您带来一定水平的免疫力。”

准确评估总本钱可能很难题。“只管尚有更多事情要做,但仍具有本钱优势,“业界一直致力于通过片上通讯将尽可能多的工具放入单个芯片中,从而使距离很是短。但当剖析时,我们现实上走的是另一条路。我们正在芯片外举行通讯。您必需确保不会失去已往在性能方面所获得的优势。”

特殊本钱

还需要新的工具和手艺。“您需要一个机械工具来剖析 3D 客栈中的剪切应力你需要一个热工具。您需要一个 3D 电磁工具来剖析中介层上的长走线。这些都会增添本钱,纵然关于数字化职员来说也是云云。芯片设计中一直保存 EM,但它是为 RF 职员设计的,而不是为通俗芯片设计职员设计的。总是有热量,但包装团队的人认真检查以确保一切正常。现在所有这些工具都已成为主流流程的一部分。”

中介层需要芯片和 PCB 类型手艺。“必需有人设计中介层,”他说。“它看起来像一个重大的芯片,但它的速率很是高,芯片的传输距离很长,至少有几毫米。这酿成了一个 EM 问题。纵然您不是射频设计师,也必需像具有完全电磁耦合的高速电路一样剖析高速信号。有些人实验从 PCB 方面着手,但他们没有能力处置惩罚中介层上的数万根电线。”


别的,尚有一些新条件您必需注重。“若是您着眼久远,可能会重复使用小芯片,则必需思量差别的界线条件,”“也许你在芯片顶部安排了一些工具,或者你可能在坚硬的中介层上安排了一些非 ?拷酒约旱墓ぞ。也许它是硅,会爆发应力——不但是热引起的应力,尚有在制造和使用产品时爆发的机械应力。有许多新领域和有趣的问题。关于热能,您不必是火箭科学家也会想到,若是您有一些很热的工具,并且将它贴在其他很热的工具旁边,则需要对其举行治理,以确保它在产品的使用寿命内施展作用”。


但这也不全是坏新闻。“由于分而治之,测试本钱将会降低,现在您不再是使用单个大的整体芯片,而是将其剖析成更小的碎片,形成小芯片或芯片。您可以并行执行以前无法执行的操作。并行性将缩短您的上市时间,提高效果质量,因此您可以专注于怎样通过并行事情来更有用地刷新这一点。随着时间的推移,随着标准的施展作用,这会变得更好。IEEE 1838 等标准形貌了怎样在客栈之间举行通讯,它们还包括一个无邪的并行端口,您可以通过它与它们举行通讯。它是你在 2D 中按条理结构所做的事情的延伸。”

以差别的方法思索

接纳的某些方面需要改变头脑历程或要领。商业小芯片将作为黑盒出售,但若是它们是从差别的供应商购置或在差别的代工厂生产的,这些小芯片的特征可能会有所差别。别的,商业小芯片预计可在种种应用和用例中事情,网络和剖析所有相关数据需要时间。

尤其是架构,必需思量基本水平的不确定性。“若是行业接纳跨小芯片分层设计的超等 NoC,则尤其云云,这意味着自上而下的设计。” “这一办法类似于配合设计需要协同事情的种种小芯片,主要用于高度重大的基于小芯片的结构,较少用于第三方小芯片市场的生态系统。

当您不完全相识界线条件时,您可能必需举行太过设计才华使其可重用。“关于那些正在构建小芯片并在自己的公司内重复使用它们而不是向外部出售小芯片 IP 的至公司来说,这可能更容易治理。“但若是你想象在未来你可以购置裸芯片,将超细间距作为小芯片集成到你的系统中,那么事情就必需以差别的方法设计,就像 IP 设计一样。”

接口也成为一个主要的讨论。“你们是否有某种用于笔直通讯的协议,例如 你的选择取决于设计,并涉及如那里置时序等问题。一些公司宁愿没有太多的 PHY 和协议开销,由于若是您使用混淆绑定,它现实上是一个缓冲区。若是您有数万或数十万个毗连,我不确定您是否需要这些信号的协议开销。也许你会有一些计时协议。”

其他人正在研究更主要的协议。“一些公司正在追求 UCIe 标准,尚有其他标准正处于事情组阶段,试图决议怎样举行测试或维修。业界正试图通过制订标准来减轻系统层面的肩负,让每个设计者或团队都能够遵守标准,然后系统层面的组装变得越发利便。”

这些毗连组件必需经由验证,并且可能是从 IP 公司购置的。“毗连需要获得确认,在真正开放的生态系统中,双方的 NoC 协议需要反应相同的功效。” “用户可能会说,‘我需要读取数据分块。’ 我的控制器怎样支持它 ?两个小芯片在 AXI 实现中都具有该功效吗 ?最终,业界可能会看到 UCIe 插头盛宴,就像 PCIe 那样。他们只会更多地加入其中,由于自己没有插头。在专有情形中,当设计团队拥有毗连的两头时,他们可以协商并调解适合其设计的支持。”

自动化会有所资助。“若是我们想充分使用 3D 系统,我们需要提供自动化,几年来,所有手动完成的封装办法都将实现自动化。这是相当新的,由于自电子手艺降生以来,这些层并没有享受到太多的自动化。”

关于一些公司来说,由于设计尺寸或可制造性问题,剖析已变得须要。但它也可以用于商业优势,快速、廉价地建设多种产品变体。随着时间的推移,差别手艺的异构集成将会带来特另外利益。第三方小芯片保存一个可行的市场,这使得许多问题得以解决并开发出合适的要领。问题是有几多其他函数可以乐效果仿这个例子 ?虽然现在的开发本钱较高,但有大宗证据批注这些本钱正在迅速下降,而使用小芯片的 3D-IC 很可能最终成为一种本钱更低的解决计划。但关于许多人来说,建设单个骰子仍然是他们选择遵照的蹊径。

芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
