由于 EV（电动汽车）的普及
，功率器件市场正在快速增添
。近两年
，SiC功率器件的应用数目一直增添
，市场初具规模
。另一方面
，SiC、GaN功率器件的价钱已不再超预期下跌
，功率半导体质料的稳固供应也泛起问题
。在此配景下
，除SiC和GaN之外的下一代功率半导体质料引起了普遍关注
。

金刚石和氮化铝也正在作为下一代功率半导体质料举行研究
。其中
，α-Ga2O3被以为具有很是优异的质料性能
，并且在ROI（投资回报率）方面是迄今为止最好的
？突Пв泻芨叩钠谕
，氧化镓已被视为“最喜欢的质料”
。SiC和GaN将在开发下一代功率器件市场方面施展作用
，氧化镓将在扩大该市场方面施展作用
。

2023年12月
，日本Novel Crystal Technology宣布接纳笔直布里奇曼（VB）法乐成制备出直径6英寸的β型氧化镓（β-Ga2O3）单晶
。通过增添单晶衬底的直径和质量
，可以降低β-Ga2O3功率器件的本钱
。

SiC（碳化硅）和GaN（氮化镓）作为功率器件质料而备受关注
。β-Ga2O3具有比这些质料更大的带隙能量
。因此
，很有可能为电动汽车、铁路车辆和工业装备等装备实现更高性能的功率器件
。

Novel Crystal Technology 此前已开发出接纳 EFG（边沿界说薄膜生长）要领的单晶制造手艺
。我们已经开发了 2 英寸和 100 毫米基板
，并将其出售用于研究和开发目的
。然而
，为了普遍普β-Ga2O3功率器件
，降低本钱至关主要
，因此我们决议致力于增添单晶衬底的直径
。

接纳VB法生长β-Ga2O3单晶的手艺由信州大学发明
，现在已生产出2英寸和4英寸的单晶
。Novel Crystal Technology继续了信州大学的培育手艺
，决议制造大直径、高品质的β-Ga2O3基板
。

VB法是将装有质料的坩埚存放在具有温度梯度的炉子中
，待质料熔化后
，将坩埚拉起并凝固的生长要领
。因此
，获得与坩埚形状相同的晶体
。由于熔体在坩埚中凝固
，因此还具有能够生产多种外貌取向的基材的优点
。别的
，由于它可以在温度梯度小的情形中生长
，因此与EFG法等提拉法相比
，可以获得更高质量的晶体
；箍梢愿纳撇粼蛹僚ǘ鹊拿婺谠瘸菩
。

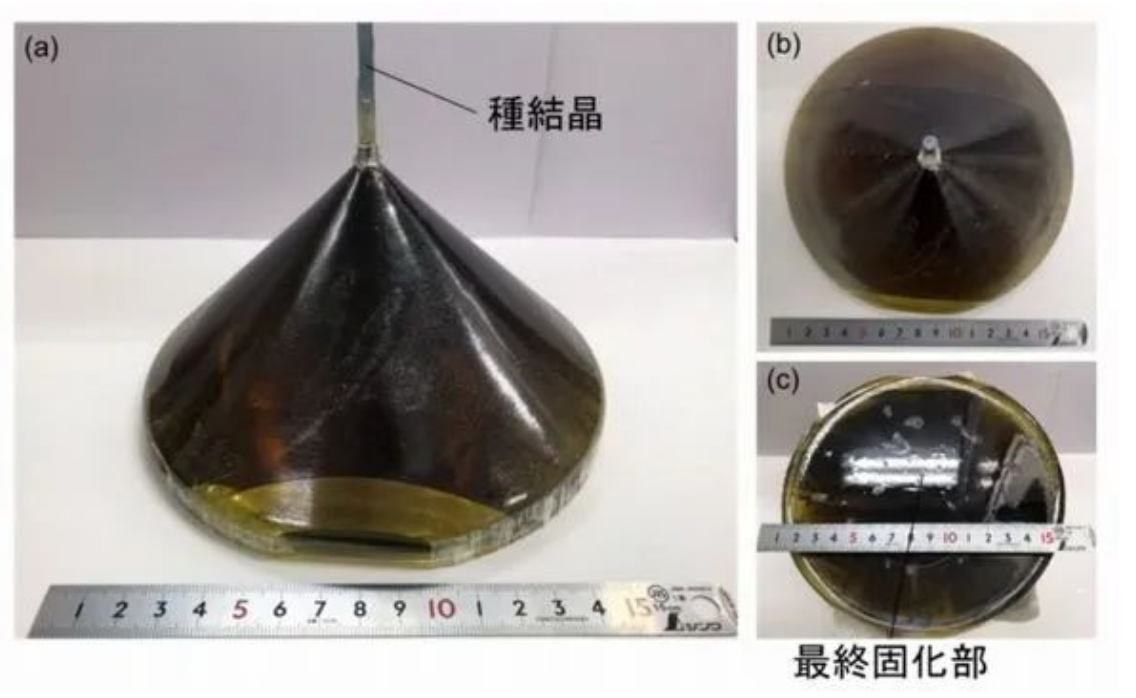

使用VB法6英寸晶体生长装置生产的晶体从籽晶到最终凝固部分都是透明的
，批注它是单晶
。最宽的恒定直径部分的直径凌驾 6 英寸
。

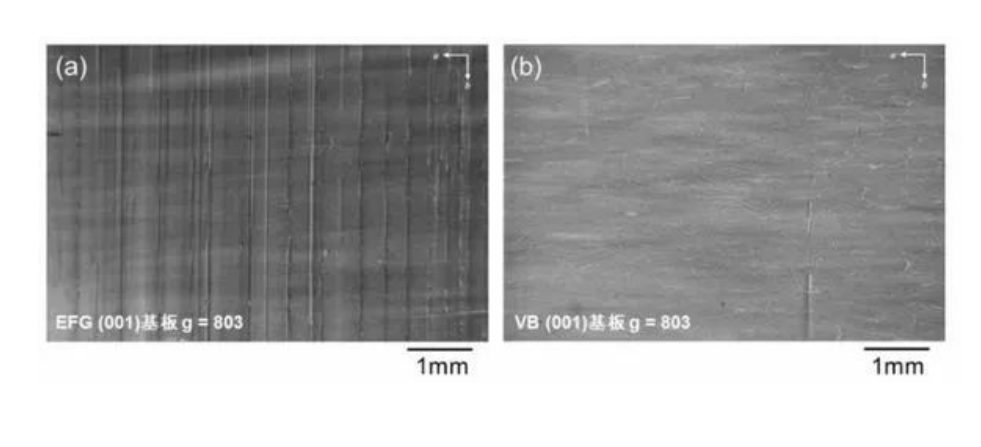

日本工业手艺综合研究所使用一种被称为“X射线形貌术”的晶体缺陷评价要领
，对VB法和EFG法生长的单晶基板的质量举行了评价
。效果发明
，在使用EFG要领制造的基板中以高密度泛起线状缺陷
。与此相对
，可以确认在使用VB法制造的基板中险些没有爆发线状缺陷
。

FLOSFIA 是京都大学的一家企业
，研究“刚玉结构氧化镓 (α-Ga2O3 )”
，并使用这种质料制造和销售功率器件
。该公司建设于2011年
，最近的营业收入约为3亿日元
。我们还使用我们奇异的薄膜沉积手艺“雾干法”举行条约薄膜沉积
。

在FLOSFIA 看来
，通过使用氧化镓功率器件来镌汰功率转换历程中的消耗
，从而镌汰能量消耗
。电能转换损失爆发的电力占总发电量的10%以上
。FLOSFIA开发的Ga2O3 在“Variga品质因数”中具有比硅（Si）高约6,000倍的质料特征
，这批注该质料具有镌汰能量损失的潜力
，并且可以为镌汰能量损失做出孝顺
。

从镌汰工艺损失的角度来看
，SiC（碳化硅）的生产需要1500～2000℃的高温情形
，而α-Ga2O3可以在500℃以下的情形下生产
。别的
，镓是从铝土矿中提取铝时的副产品
，但现在经常被扬弃
，因此有用使用它也有助于镌汰质料损失
。

据先容
，氧化镓具有比SiC和GaN（氮化镓）更大的带隙能量等特征
，作为实现低功耗、高耐压、小型化的下一代功率器件的质料而受到关注
。由于它是与硅差别的质料
，因此在硅功率半导体欠缺的情形下
，它也有望提供稳固的制造/采购
。

在氧化镓种类中
，尚有“β-Ga2O3”
，其晶体结构与我们正在研究的α-Ga2O3差别
。然而
，在β-Ga2O3功率器件的情形下
，有须要从β-Ga2O3体硅片自己的开发最先
。因此
，要开发出高品质、高价钱并能推向市场的功率器件
，首先要提高晶圆质量
，降低本钱
Ｋ剂康阶萑皇且丫涤幸欢ㄊ谐〉腟iC功率器件
，晶圆（块状晶圆）也占器件本钱的40%~60%
，未来晶圆价钱的降低也并非易事
。

相比之下
，α-Ga2O3功率器件可以通过使用成熟的手艺在蓝宝石衬底上沉积薄膜来制造
。由于可以使用现有的晶圆
，因此芯片开发的危害和本钱可以坚持在较低水平
。别的
，蓝宝石衬底的价钱不到SiC晶圆的十分之一
，从而可以降低本钱并举行大规模生产
。听说其质料性能优于β-Ga2O3
。

虽然使用古板要领在蓝宝石基板上沉积薄膜保存手艺障碍
，但FLOSFIA开发了一种奇异的雾干燥要领
，使得在蓝宝石基板上沉积α-Ga2O3成为可能
。雾化干燥法是一种使用质料溶液的雾状和加热部分通过化学反应爆发薄氧化膜的手艺
。FLOSFIA以京都大学藤田静夫教授向导的研究小组开发的“雾气CVD法”为基础
，将其生长成为“高取向”、“高纯度”、“可量产”的薄膜沉积手艺
。” 因此
，α-Ga2O3的弱点已被很洪流平上战胜
。

新闻显示
，FLOSFIA已将使用α-Ga2O3的SBD（肖特基势垒二极管）商品化
，商品名为“GaO SBD”
，并已最先提供样品
。妄想于2024年最先量产
，预计2025年最先在公司自有工厂周全生产
，月产量为1至200万台
。未来
，他们妄想使用该代工厂将产能提高十倍
。预计它将用于消耗和工业装备
。
